  1. Dynamo for Civil 3D

Conexão do Civil 3D

PreviousDynamo for Civil 3DNextGuia de Introdução

Last updated 1 year ago

O Dynamo for Civil 3D traz o paradigma da programação visual para engenheiros e projetistas que trabalham em projetos de infraestrutura civil. Você pode pensar no Dynamo como uma espécie de multiferramenta digital para usuários do Civil 3D, seja qual for a tarefa, ele tem a ferramenta certa para o trabalho. Sua interface intuitiva permite criar rotinas poderosas e personalizáveis sem escrever uma única linha de código. Não é necessário ser um programador para usar o Dynamo, mas é preciso pensar na lógica de um programador. Juntamente com os outros capítulos do manual, este capítulo ajudará você a desenvolver suas habilidades lógicas para que você possa lidar com qualquer tarefa com uma mentalidade de projeto computacional.

História

O Dynamo foi introduzido pela primeira vez no Civil 3D 2020 e continuou a evoluir desde então. Inicialmente instalado separadamente por meio de uma atualização de software, agora é fornecido com todas as versões do Civil 3D. Dependendo de qual versão do Civil 3D você esteja usando, você poderá observar que a interface do Dynamo tem aparência ligeiramente diferente dos exemplos mostrados neste capítulo. Isso ocorre porque houve uma revisão significativa da interface no Civil 3D 2023.

Versão do Civil 3D
Versão do Dynamo
Observações

2024.1

2.18

2024

2.17

Atualização da interface do usuário do Reprodutor do Dynamo

2023.2

2.15

2023

2.13

Atualização da interface do usuário do Dynamo

2022.1

2.12

  • Foram adicionadas configurações de armazenamento de dados de vinculação de objetos

  • Novos nós para controlar a vinculação de objetos

2022

2.10

  • Incluído na instalação principal do Civil 3D

  • Transição do IronPython para o Python.NET

2021

2.5

2020.2

2.4

2020 Update 2

2.4

Novos nós adicionados

2020.1

2.2

2020

2.1

Versão inicial

É recomendável dar uma olhada no para obter as informações mais atualizadas sobre o desenvolvimento do Dynamo. A tabela abaixo resume os principais marcos de vida do Dynamo for Civil 3D.

Blog do Dynamo

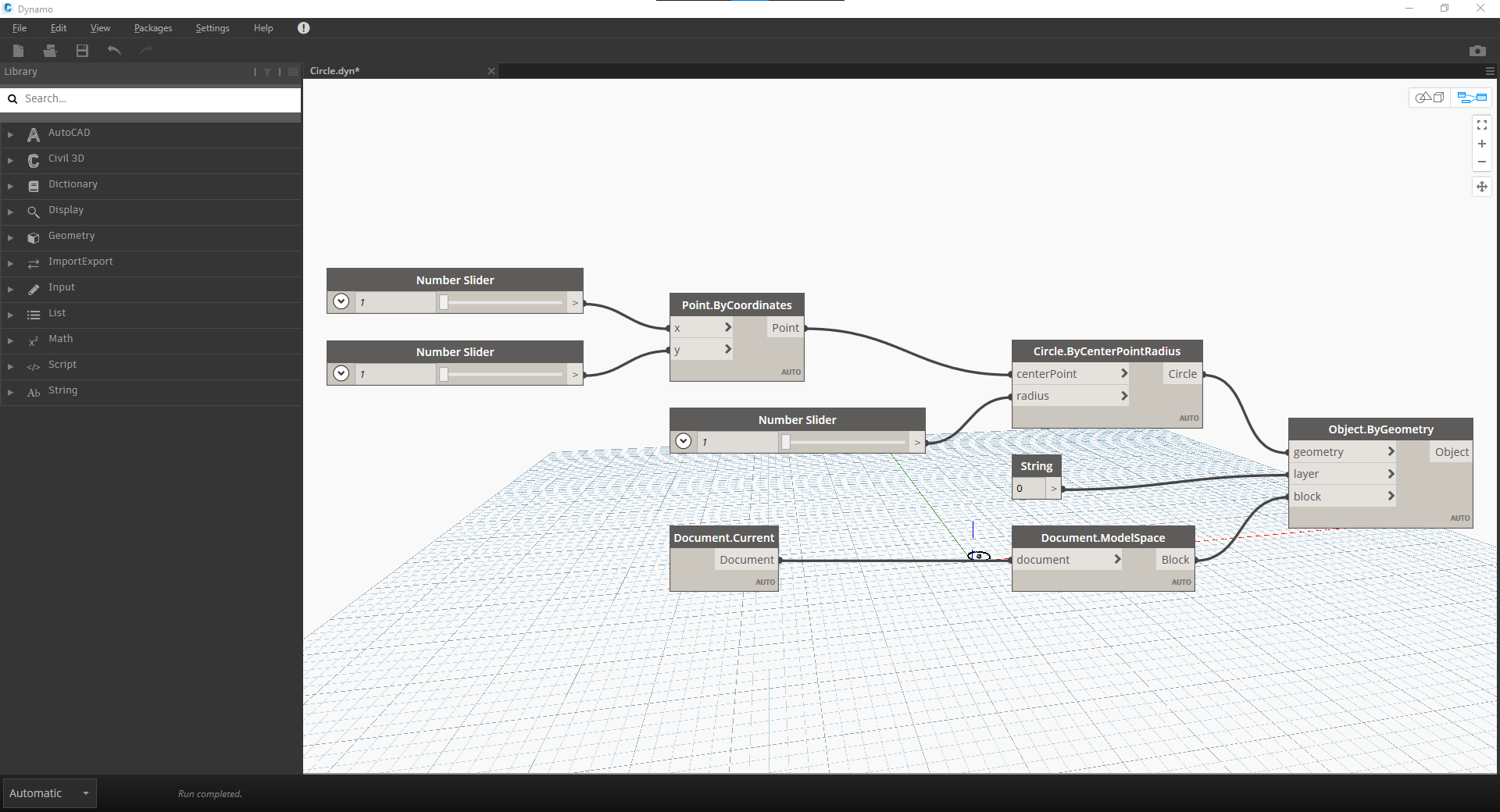

Interface do Dynamo, Civil 3D 2020 – 2022

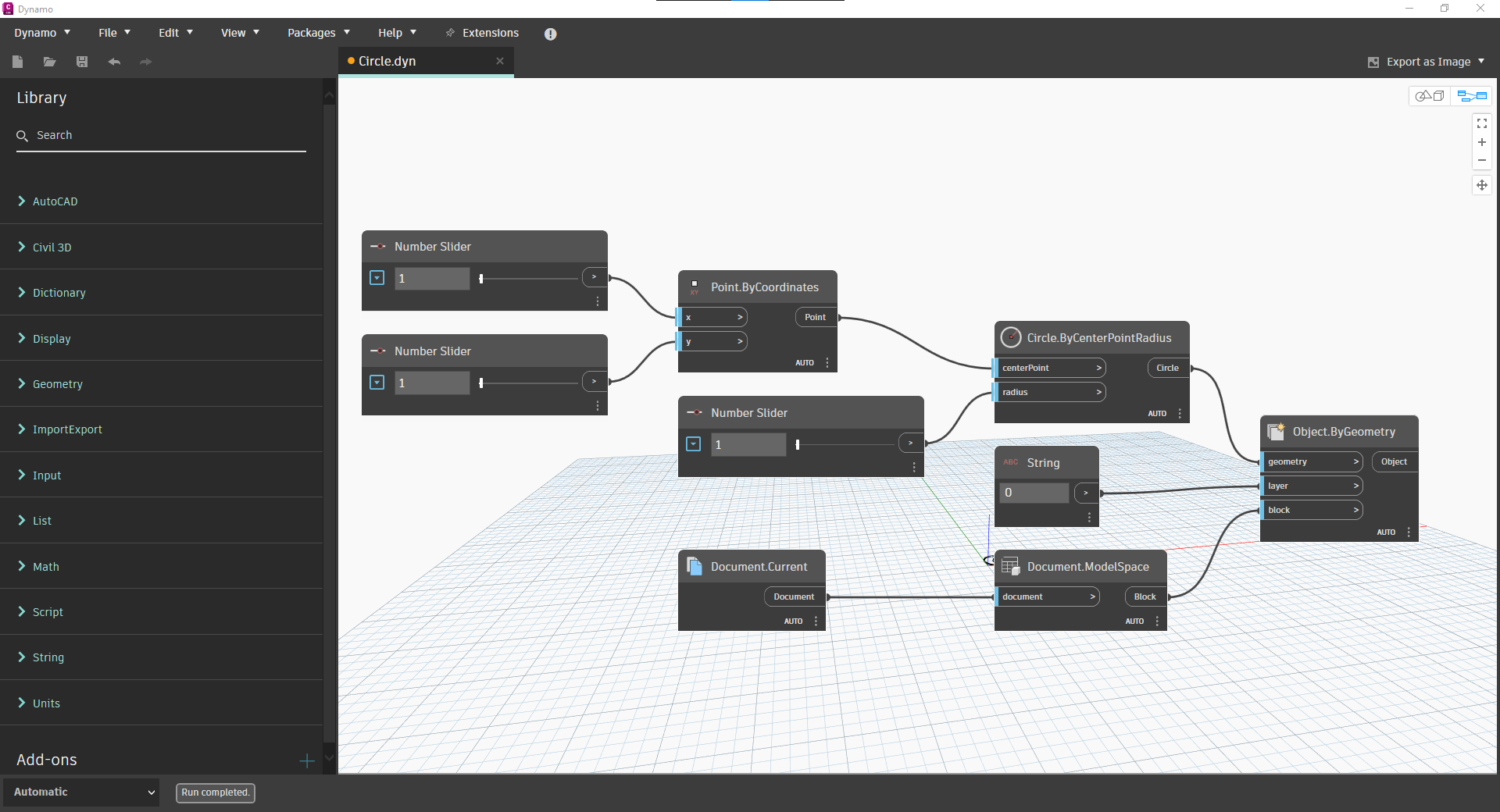

Interface do Dynamo, Civil 3D 2023 – presente
