节点

在 Dynamo 中,节点是您连接其以构建可视化程序的对象。每个节点都执行一项操作 - 有时这可能与存储数字一样简单,或者可能是更复杂的操作,例如创建或查询几何图形。

节点剖析

Dynamo 中的大多数节点由五个部分组成。虽然存在例外(如输入节点),但每个节点的剖析可描述如下:

  1. 名称 - 采用 Category.Name 命名约定的节点名称

  2. 主体 - 节点的主体 - 在此处单击鼠标右键可显示整个节点级别的选项

  3. 端口(输入和输出)- 导线的接受器,它们向节点提供输入数据以及节点操作的结果

  4. 默认值 - 在输入端口上单击鼠标右键 - 某些节点有可以使用也可以不使用的默认值。

节点输入/输出端口

节点的输入和输出称为端口,并充当导线的接受器。数据通过左侧的端口进入节点,并在节点执行右侧的操作后流出节点。

端口希望接收特定类型的数据。例如,将数字(如 2.75)连接到“Point By Coordinates”(坐标点)节点上的端口将成功创建点;但是,如果我们向同一端口提供 “Red” ,则会导致错误。

提示:将光标悬停在端口上,可查看包含预期数据类型的工具提示。

  1. 端口标签

  2. 工具提示

  3. 数据类型

  4. 默认值

节点状态

Dynamo 通过基于每个节点的状态使用不同颜色方案渲染节点,来提供执行可视化程序的状态的指示。状态层次结构遵循以下顺序:“错误”>“警告”>“信息”>“预览”。

将光标悬停在名称或端口上或在其上单击鼠标右键,会显示其他信息和选项。

  1. 满意的输入 - 输入端口上有蓝色竖线的节点连接良好,并且其所有输入都已成功连接。

  2. 不满意的输入 - 一个或多个输入端口上有红色竖线的节点需要连接这些输入。

  3. 函数 – 输出函数并在输出端口上有灰色竖线的节点是函数节点。

  4. 已选定 - 当前选定的节点在其边界周围会浅绿色亮显。

  5. 已冻结 - 半透明蓝色节点已冻结,暂停执行该节点。

  6. 警告 - 节点下方的黄色状态栏指示“警告”状态,这意味着节点缺少输入数据,也可能数据类型不正确。

  7. 错误 - 节点下方的红色状态栏指示节点处于“错误”状态。

  8. 信息 - 节点下方的蓝色状态栏指示“信息”状态,它标记有关节点的有用信息。当接近节点支持的最大值时,可能会触发此状态,从而以可能影响性能的方式使用节点等。

处理错误或警告节点

提示:掌握此工具提示信息后,检查上游节点以查看所需的数据类型或数据结构是否出错。

  1. 警告工具提示 -“空”或无数据不能理解为双精度,即数字

  2. 使用“Watch”节点检查输入数据

  3. 上游“Number”节点存储的是“Red”而非数字

冻结节点

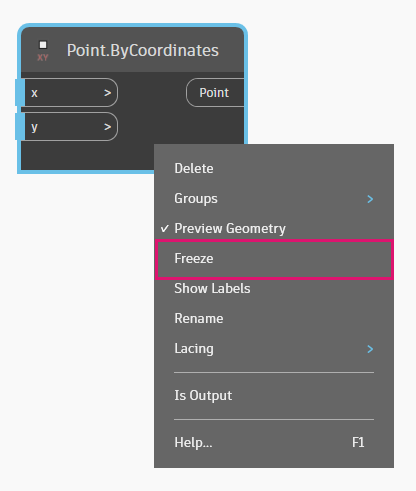

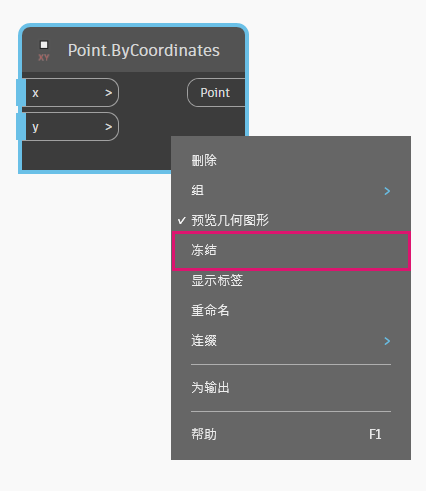

在某些情况下,您可能希望阻止在可视化程序中执行特定节点。为此,可以“冻结”节点,该节点是节点右键单击菜单下的一个选项。

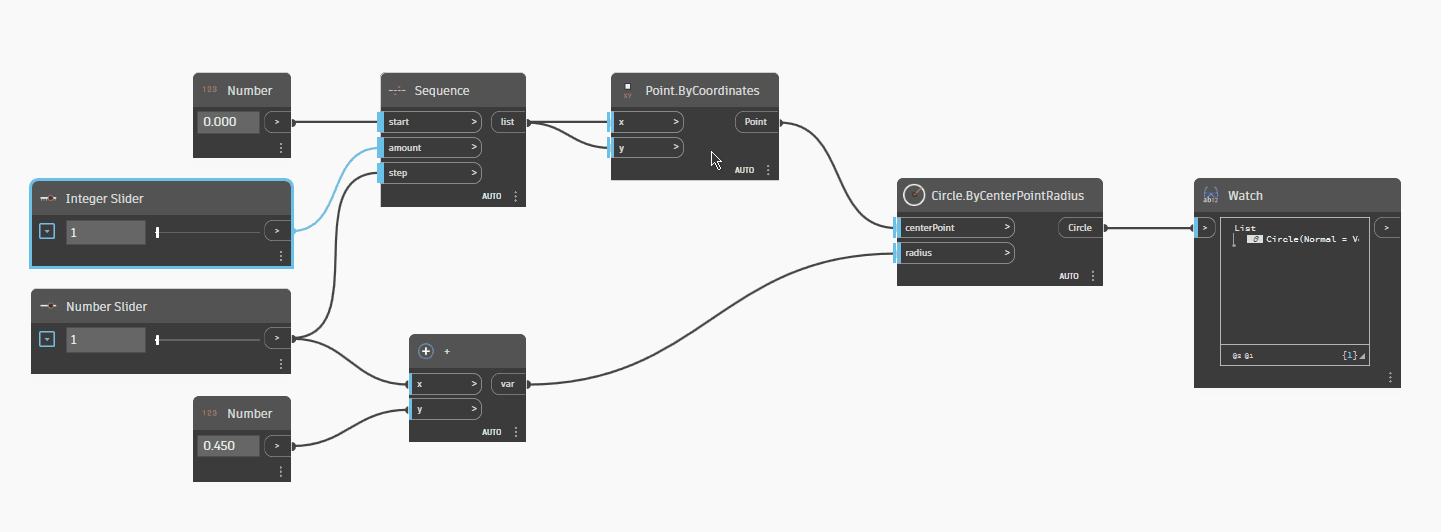

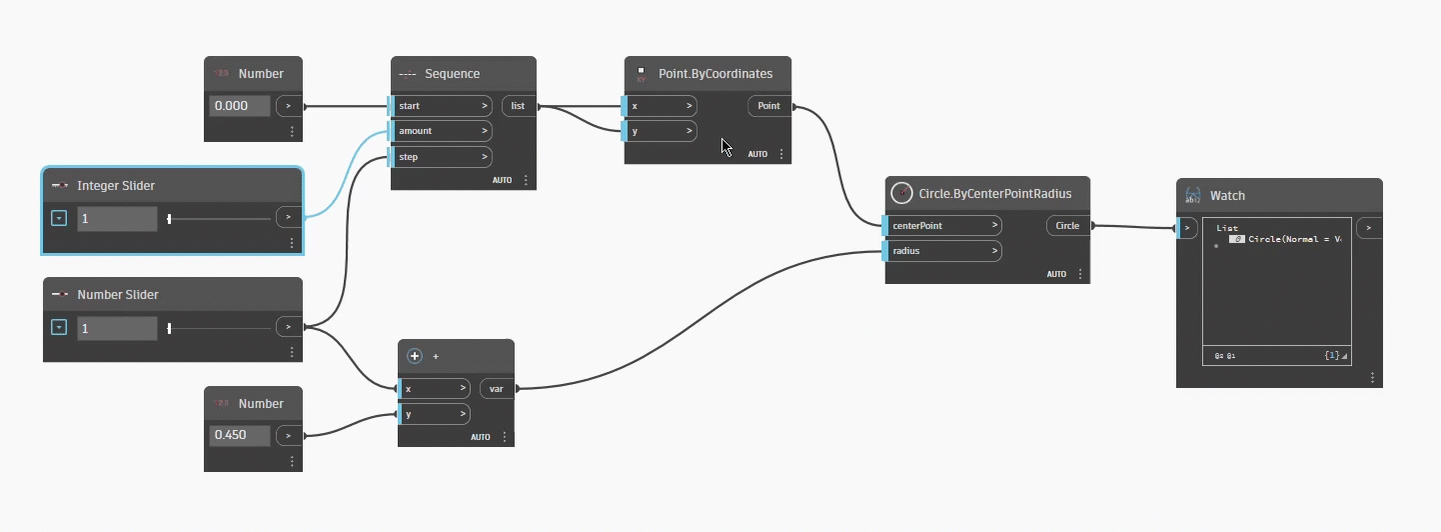

冻结节点还会冻结其下游的节点。换言之,依赖于冻结节点输出的所有节点也将冻结。

导线

导线连接节点以创建关系并建立可视化程序的流。我们可以按照字面意思将其视为电线,用于将数据脉冲从一个对象传送到下一个对象。

程序流

导线将一个节点的输出端口连接到另一个节点的输入端口。此方向性会在可视化程序中建立数据流。

输入端口位于左侧,输出端口位于节点的右侧;因此,我们通常可以说程序流从左向右移动。

创建导线

通过在一个端口上单击鼠标左键以创建导线,然后在另一个节点的端口上单击鼠标左键以创建连接。在建立连接的过程中,导线将显示为虚线,并在成功连接后进行捕捉以成为实线。

数据将始终通过此导线从输出流到输入;但是,我们可以按照单击连接端口的顺序沿任意方向创建导线。

编辑导线

通常,我们要通过编辑导线表示的连接来调整可视化程序中的程序流。要编辑导线,请在已连接节点的输入端口上单击。现在有两种选择:

  • 要更改到输入端口的连接,请在另一个输入端口上单击鼠标左键

  • 要删除导线,请将导线移离,然后在工作空间上单击鼠标左键

  • 使用 Shift+单击鼠标左键可重新连接多条导线

  • 使用 Ctrl+单击鼠标左键可复制导线

默认导线与亮显的导线

默认情况下,导线将通过灰色笔划进行预览。选择某个节点后,将使用与该节点相同的浅绿色亮显来渲染任何连接导线。

  1. 亮显的导线

  2. 默认导线

默认隐藏导线

如果您希望在图形中隐藏导线,可以在“视图”>“连接器”中找到此选项 > 取消勾选“显示连接器”。

使用此设置,只有选定的节点及其连接线将以淡绿色亮显。

仅隐藏单条导线

还可以仅通过在节点输出上单击鼠标右键 > 选择“隐藏导线”来隐藏选定的导线

连缀图标 - 表示为匹配列表输入指定的(稍后再做详细介绍)

预览关闭 - 节点下方的灰色状态栏和眼睛图标 表示节点的几何图形预览已关闭。

如果可视化程序包含警告或错误,Dynamo 将提供有关该问题的其他信息。任何黄色节点在名称上方也会有工具提示。将鼠标光标悬停在警告 或错误 工具提示图标上可将其展开。

“连缀”选项
