节点库

我们之前提到,节点是 Dynamo 图形的核心构建块,它们在中组织为逻辑组。在 Dynamo for Civil 3D 中,库中有两个类别(或工具架),其中包含用于处理 AutoCAD 和 Civil 3D 对象(如路线、轮廓、道路、块参照等)的专用节点。库的其余部分包含实际上更通用的节点,这些节点在 Dynamo 的所有“规格”(例如,适用于 Revit 的 Dynamo、Dynamo Sandbox 等)之间保持一致。

有关如何组织 Dynamo 核心库中节点的详细信息,请参见 部分。

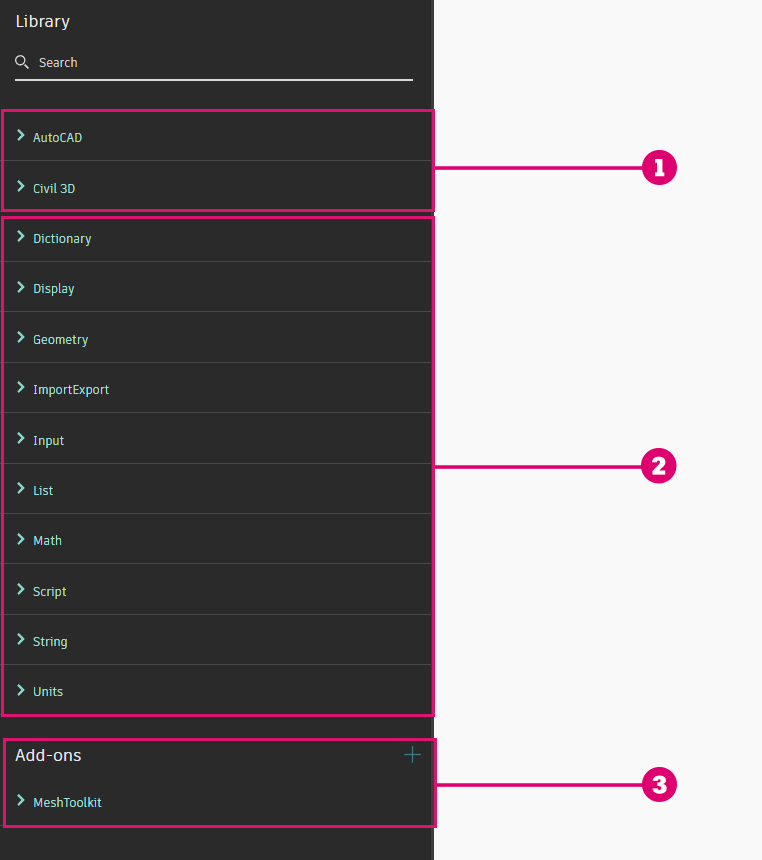

  1. 用于处理 AutoCAD 和 Civil 3D 对象的特定节点

  2. 通用节点

  3. 可以单独安装的第三方软件包中的节点

使用在 AutoCAD 和 Civil 3D 工具架下找到的节点,即表示您的 Dynamo 图形将仅在 Dynamo for Civil 3D 中运行。如果在别处(例如,在适用于 Revit 的 Dynamo 中)打开 Dynamo for Civil 3D 图形,则这些节点会被标记并显示警告,并且不会运行。

为什么 AutoCAD 和 Civil 3D 有两个单独的工具架?

此组织方式将用于原生 AutoCAD 对象(直线、多段线、块参照等)的节点与用于 Civil 3D 对象(路线、道路、曲面等)的节点区分开来。从技术角度而言,AutoCAD 和 Civil 3D 是两个独立的应用程序 - AutoCAD 是基础应用程序,而 Civil 3D 是在其基础上构建的。

节点层次结构

要使用 AutoCAD 和 Civil 3D 节点,请务必全面了解每个工具架中的对象层次结构。还记得生物学的分类法吗?界、门类、类别、等级、族、属、种?AutoCAD 和 Civil 3D 对象以类似方式进行分类。让我们通过一些示例来进行讲解。

Civil 对象

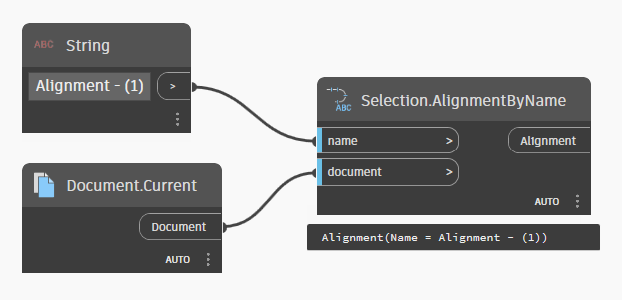

让我们以路线为例。

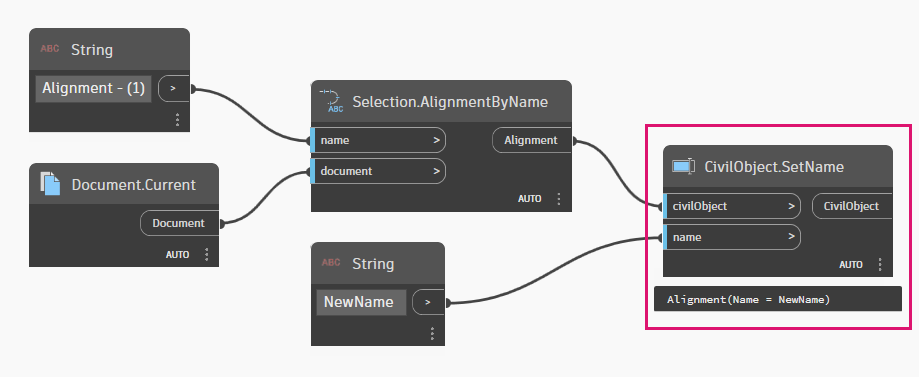

假定您要更改路线的名称。在此处,您要添加的下一个节点是 CivilObject.SetName 节点。

起初,这看起来可能不太直观。CivilObject 有什么作用,为什么本库没有 Alignment.SetName 节点?答案与 可重用性简便性 有关。如果您想一想,无论 Civil 3D 对象是路线、道路、轮廓还是其他对象,更改该对象名称的过程都是相同的。因此,与其使用本质上都执行相同操作的重复节点(例如,Alignment.SetName、Corridor.SetName、Profile.SetName 等),不如将该功能封装到一个节点中。这正是 CivilObject.SetName 的作用!

此情况的另一种思考方式是就 关系 而言。路线和道路都是 Civil 对象类型,就像苹果和梨都是水果一样。Civil 对象节点适用于任何类型的 Civil 对象,就像您可能希望使用单个削皮器来削苹果和梨一样。如果您为每种水果都配备单独的削皮器,那么您的厨房会变得非常杂乱!从这个意义上讲,Dynamo 节点库就像您的厨房一样。

对象

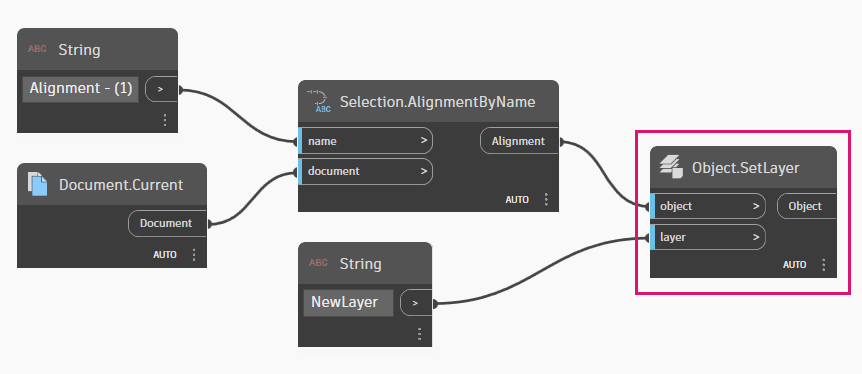

现在,让我们再深入一步。假定您要更改路线的图层。您将使用的节点是 Object.SetLayer 节点。

为什么没有名为 CivilObject.SetLayer 的节点?我们前面讨论过的相同可重用性和简便性原则也适用于此。图层 特性是 AutoCAD 中任何可绘制或插入的对象(如直线、多段线、文字、块参照等)所共有的特性。Civil 3D 对象(如路线和道路)属于同一类别,因此适用于对象的任何节点也可用于任何 Civil 对象
