# 间隙包络

<figure><img src="https://338946474-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZkPl5tDHbu5X9VJTozDs%2Fuploads%2Fgit-blob-08eb8cd428425a923af595cea18442b7936ffbdf%2FRail_ClearanceEnvelope_Player.gif?alt=media" alt=""><figcaption></figcaption></figure>

为间隙验证开发运动包络是轨道设计的重要部分。Dynamo 可用于为包络生成实体，而不是创建和管理复杂的道路子部件来执行该作业。

## 目标

> :dart: 使用车辆轮廓块来沿道路生成间隙包络三维实体。

## 关键概念

> * 使用道路要素线
> * 在坐标系之间转换几何图形
> * 通过放样创建实体
> * 使用连缀设置控制节点行为

## 版本兼容性

{% hint style="success" %}
此图形将在 **Civil 3D 2020** 及更高版本上运行。
{% endhint %}

## 数据集

首先下载下面的样例文件，然后打开 DWG 文件和 Dynamo 图形。

{% file src="<https://338946474-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZkPl5tDHbu5X9VJTozDs%2Fuploads%2Fgit-blob-222654e8840c6bbf40f05df443b418d04c4edbd7%2FRail_ClearanceEnvelope.dyn?alt=media>" %}

{% file src="<https://338946474-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZkPl5tDHbu5X9VJTozDs%2Fuploads%2Fgit-blob-555200ae7db1ec786f8084e35bd0a17f3fbdc8dc%2FRail_ClearanceEnvelope.dwg?alt=media>" %}

## 解决方案

下面概述了此图形中的逻辑。

> 1. 从指定的道路基准线获取要素线
> 2. 沿道路要素线以所需的间距生成坐标系
> 3. 将轮廓块几何图形转换为坐标系
> 4. 在轮廓之间放样实体
> 5. 在 Civil 3D 中创建实体

开始吧！

### 获取道路数据

我们的第一步是获取道路数据。我们将按名称选择道路模型、获取道路中的特定基准线，然后按点代码获取基准线中的要素线。

<figure><img src="https://338946474-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZkPl5tDHbu5X9VJTozDs%2Fuploads%2Fgit-blob-ac149803f2fec120b34fecefe697b2cb5598c462%2FRail_ClearanceEnvelope_GetCorridorData.png?alt=media" alt=""><figcaption><p>选择道路、基准线和要素线</p></figcaption></figure>

### 生成坐标系

现在，我们将沿道路要素线在起点桩号和终点桩号之间生成**坐标系**。这些坐标系将用于将车辆轮廓块几何图形与道路对齐。

{% hint style="info" %}
如果您对使用坐标系不熟悉，请参见 [2-vectors](https://primer2.dynamobim.org/zh-cn/5_essential_nodes_and_concepts/5-2_geometry-for-computational-design/2-vectors "mention") 部分。
{% endhint %}

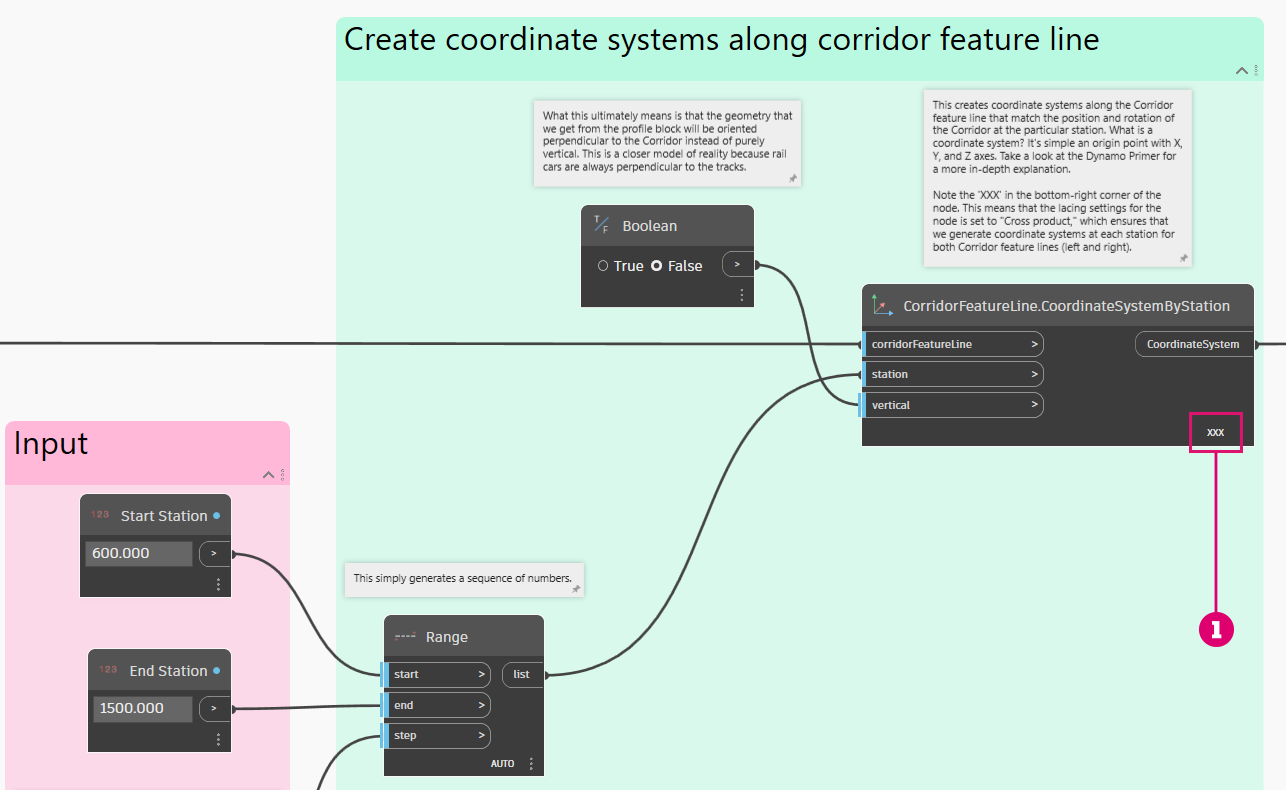

<figure><img src="https://338946474-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZkPl5tDHbu5X9VJTozDs%2Fuploads%2Fgit-blob-f005dd000c839530bb8e664b761d858a45c2ebe9%2FRail_ClearanceEnvelope_CreateCoordinateSystems.png?alt=media" alt=""><figcaption><p>沿道路要素线获取坐标系</p></figcaption></figure>

> 1. 请注意节点右下角的小 **XXX**。这意味着节点的连缀设置设为 *“叉积”*，这对于以相同桩号值为两条要素线生成坐标系而言是必要的。

{% hint style="info" %}
如果您对使用节点连缀不熟悉，请参见 [1-whats-a-list](https://primer2.dynamobim.org/zh-cn/5_essential_nodes_and_concepts/5-4_designing-with-lists/1-whats-a-list "mention") 部分。
{% endhint %}

### 转换块几何图形

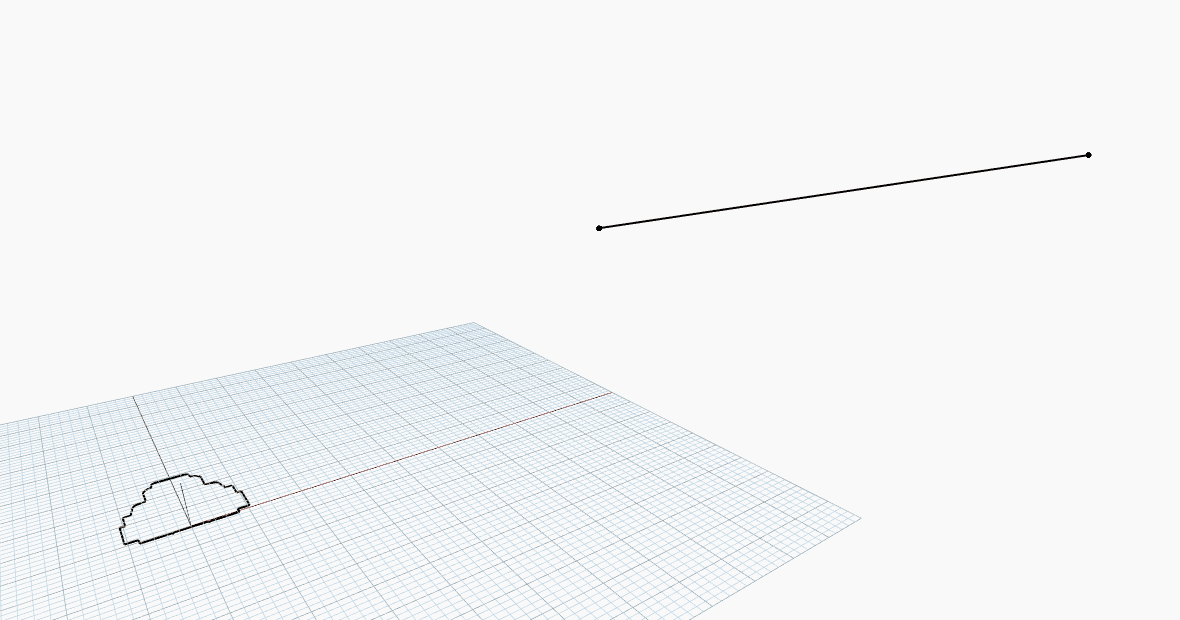

现在，我们需要以某种方式创建沿要素线的车辆轮廓的阵列。我们将使用 **Geometry.Transform** 节点来基于车辆轮廓块定义转换几何图形。这是一个难以可视化的概念，因此在我们查看节点之前，这里有一张图显示了将要发生的情况。

<figure><img src="https://338946474-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZkPl5tDHbu5X9VJTozDs%2Fuploads%2Fgit-blob-e303adc517b5bf2951a8d04ae1c2675b1842eb53%2FRail_ClearanceEnvelope_TransformAnimation.gif?alt=media" alt=""><figcaption><p>在坐标系之间转换几何图形的可视化。</p></figcaption></figure>

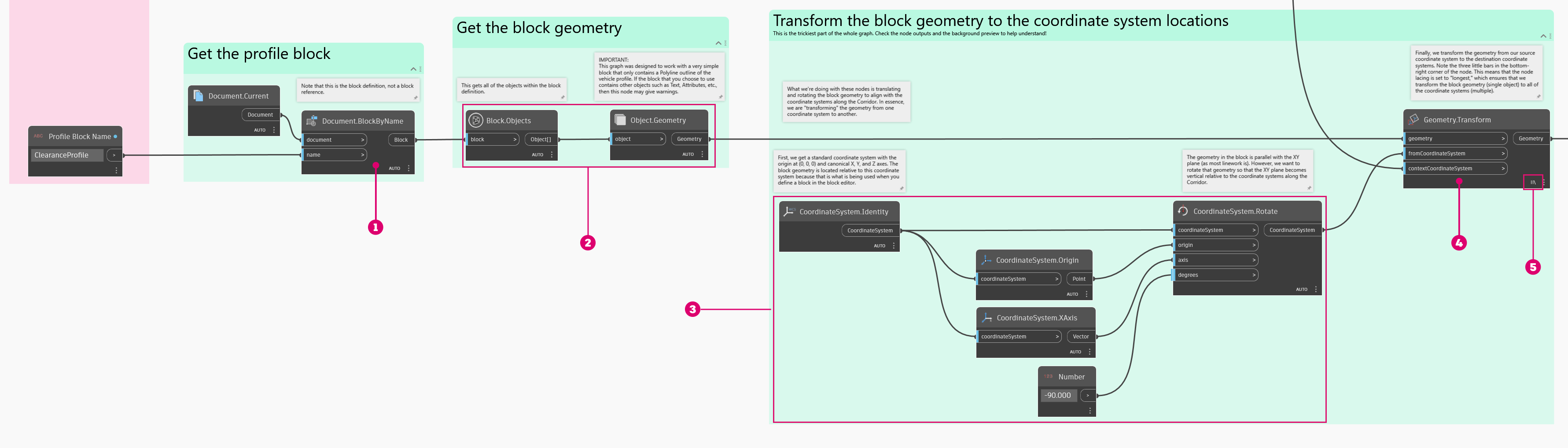

实际上，我们基于 *单个* 块定义获取 Dynamo 几何图形，然后移动/旋转该几何图形，同时沿要素线创建阵列。酷炫！节点序列如下所示。

<figure><img src="https://338946474-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZkPl5tDHbu5X9VJTozDs%2Fuploads%2Fgit-blob-44c2996470bb14d4a59c7a418708593d00194ab2%2FRail_ClearanceEnvelope_Transform.png?alt=media" alt=""><figcaption></figcaption></figure>

> 1. 这将从文档中获取块定义。
> 2. 这些节点获取块中对象的 Dynamo 几何图形。
> 3. 这些节点本质上定义了我们将转换几何图形的 *来源* 坐标系。
> 4. 最后，此节点执行转换几何图形的实际工作。
> 5. 注意此节点上的 *“最长”* 连缀。

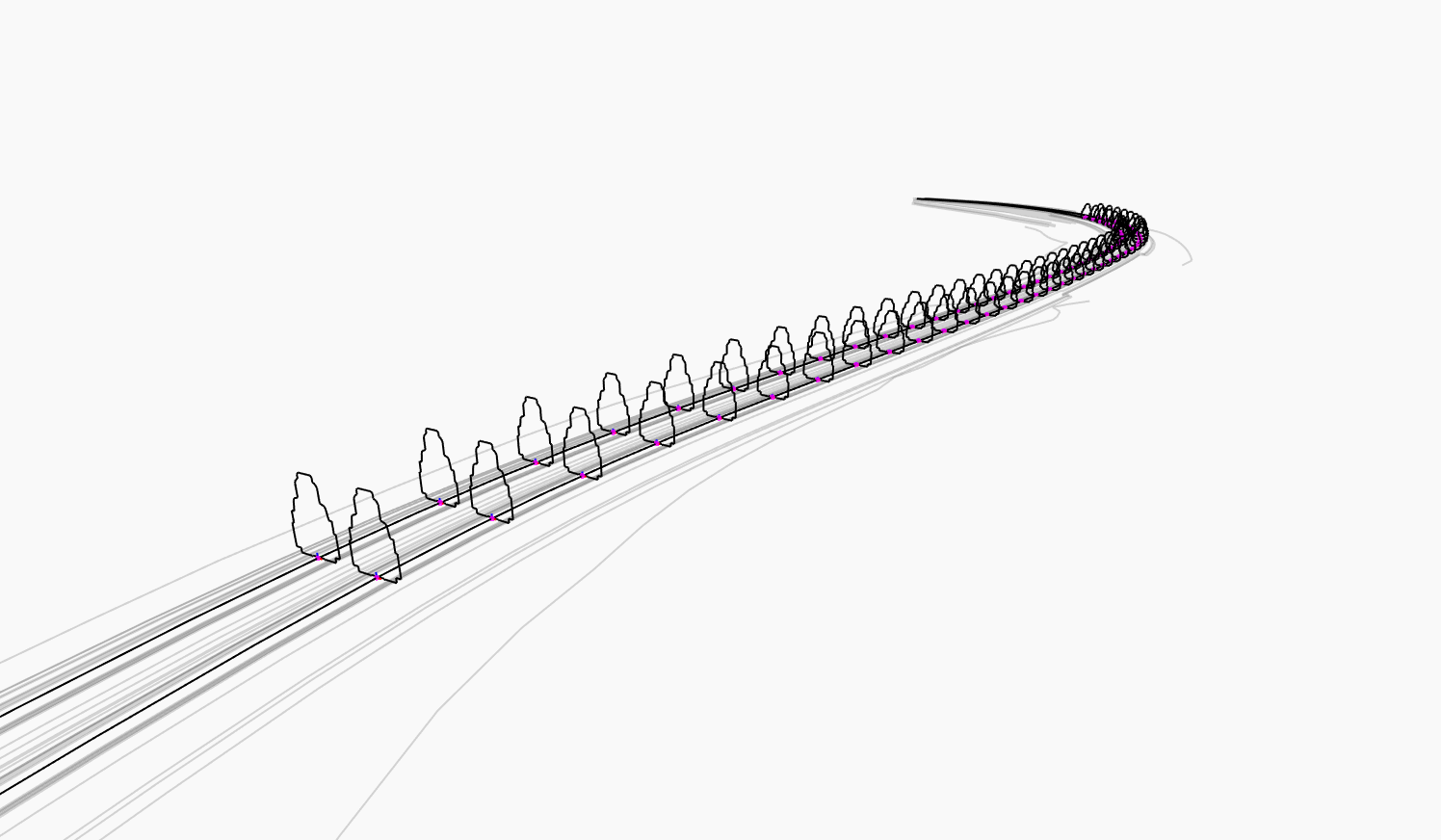

以下是我们在 Dynamo 中获取的内容。

<figure><img src="https://338946474-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZkPl5tDHbu5X9VJTozDs%2Fuploads%2Fgit-blob-28cd3b3dcb9a5f88df9b5bf620e61e6b087f89d9%2FRail_ClearanceEnvelope_Dynamo_Profiles.png?alt=media" alt=""><figcaption><p>转换后的车辆轮廓块几何图形</p></figcaption></figure>

### 生成实体

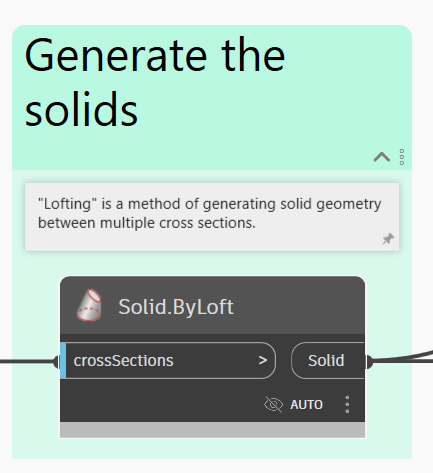

好消息！艰苦的工作已完成。我们现在只需在轮廓之间生成实体。这可以通过 **Solid.ByLoft** 节点轻松完成。

<figure><img src="https://338946474-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZkPl5tDHbu5X9VJTozDs%2Fuploads%2Fgit-blob-ba0723c6e309707fd12e50c89983205a4a9725be%2FRail_PlaceTies_SolidByLoft.png?alt=media" alt="" width="325"><figcaption></figcaption></figure>

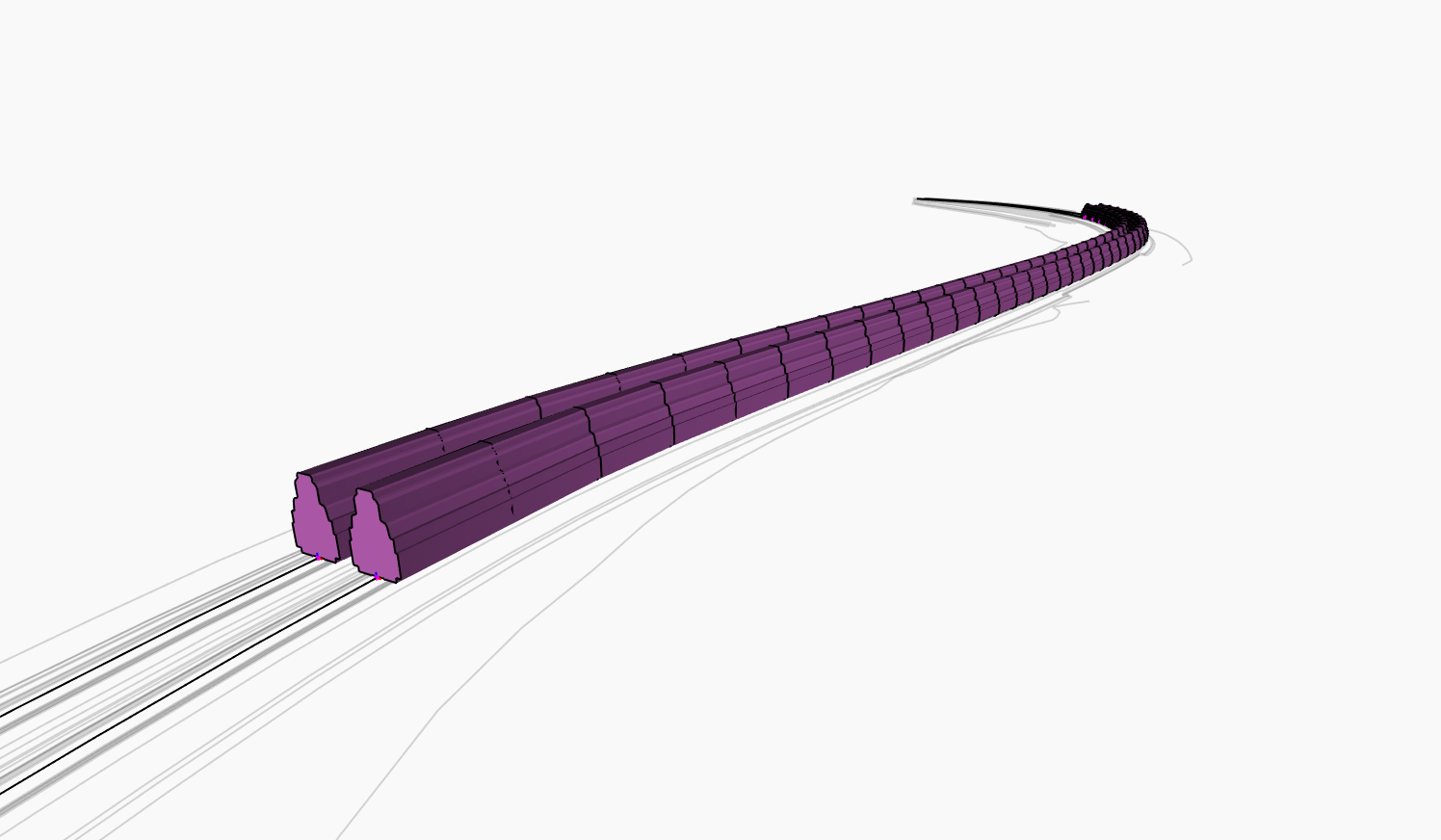

结果如下所示。请记住，这些是 Dynamo 实体 - 我们仍需要在 Civil 3D 中创建它们。

<figure><img src="https://338946474-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZkPl5tDHbu5X9VJTozDs%2Fuploads%2Fgit-blob-28e91b1c436018bf6ecb7afe18ac32f11c78da6a%2FRail_ClearanceEnvelope_Dynamo_Solids.png?alt=media" alt=""><figcaption><p>放样后的 Dynamo 实体</p></figcaption></figure>

### 将实体输出到 Civil 3D 中

我们的最后一步是将生成的实体输出到模型空间中。我们还会为这些实体赋予颜色，以使它们易于区分。

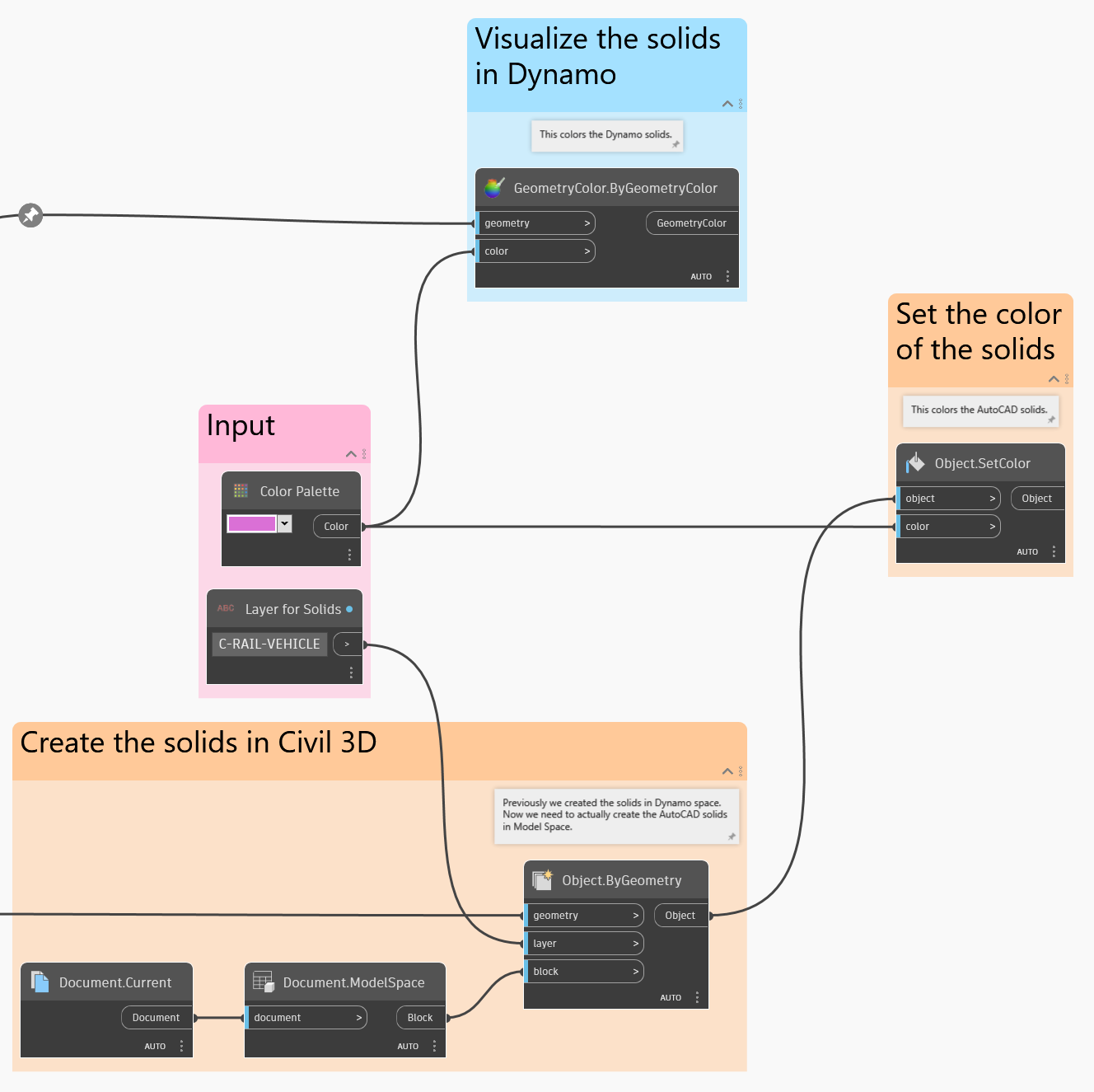

<figure><img src="https://338946474-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZkPl5tDHbu5X9VJTozDs%2Fuploads%2Fgit-blob-bf5954f60f7c14543cee49ee5d1eefcd4b9648d0%2FRail_ClearanceEnvelope_SolidsToC3D.png?alt=media" alt=""><figcaption><p>将实体输出到 Civil 3D 中</p></figcaption></figure>

### 结果

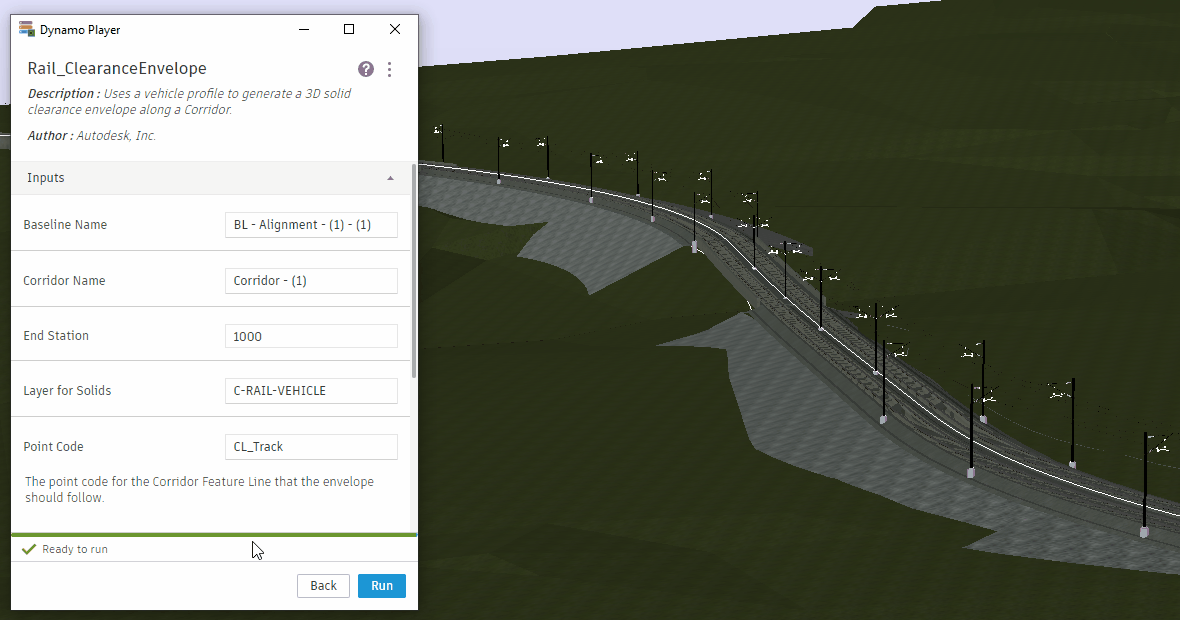

以下是一个使用 **Dynamo 播放器**运行图形的示例。

<figure><img src="https://338946474-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZkPl5tDHbu5X9VJTozDs%2Fuploads%2Fgit-blob-08eb8cd428425a923af595cea18442b7936ffbdf%2FRail_ClearanceEnvelope_Player.gif?alt=media" alt=""><figcaption><p>使用 Dynamo 播放器运行图形并在 Civil 3D 中查看结果</p></figcaption></figure>

{% hint style="info" %}
如果您对使用 Dynamo 播放器不熟悉，请参见 [dynamo-player](https://primer2.dynamobim.org/zh-cn/dynamo-for-civil-3d/dynamo-player "mention") 部分。
{% endhint %}

> :tada: 任务完成！

## 想法

以下是一些有关如何扩展此图形功能的想法。

{% hint style="info" %}
添加为每个轨迹单独使用 **不同桩号范围** 的功能。
{% endhint %}

{% hint style="info" %}
**拆分实体** 为可以单独分析其是否发生碰撞的较小段。
{% endhint %}

{% hint style="info" %}
检查以查看包络实体是否 **与要素相交**，并为发生碰撞的实体标注颜色。
{% endhint %}
