節點和線路

Previous資源庫Next基本節點和概念

Last updated 1 month ago

節點

在 Dynamo 中,節點互相連接以形成視覺程式的物件。每個節點執行一項作業 - 有時可能是簡單作業 (例如儲存數字),也可能是比較複雜的動作 (例如建立或查詢幾何圖形)。

剖析節點

Dynamo 中的大多數節點由五個部分組成。雖然有一些例外,例如輸入節點,但每個節點的剖析可說明如下:

  1. 名稱:採用 Category.Name 命名慣例的節點名稱

  2. 主體:即節點的主體,在此處按一下右鍵會顯示整個節點在該層級的選項

  3. 埠 (輸入和輸出):線路的接收器,向節點提供輸入資料,以及提供節點動作結果。

  4. 預設值:對輸入埠按一下右鍵,某些節點具有可供使用或不可使用的預設值。

節點輸入/輸出埠

節點的輸入與輸出稱為「埠」,可作為線路的接收器。資料從左側透過埠進入節點,在執行其作業後從右側流出節點。

埠應當接收特定類型的資料。例如,若將一個數字 (例如 2.75) 連接至座標點節點上的埠,會成功建立一個點;但是如果為同一埠提供 「RED」,則會導致錯誤。

秘訣:將游標懸停在埠上可看到一個工具提示,其中包含預期的資料類型。

  1. 埠標示

  2. 工具提示

  3. 資料類型

  4. 預設值

節點狀態

Dynamo 會根據每個節點的狀態,讓節點呈現不同的顏色外觀,標示出視覺程式的執行狀態。狀態階層依照下列順序:「錯誤」>「警告」>「資訊」>「預覽」。

懸停在名稱或埠上或對名稱或埠按一下右鍵,可呈現其他資訊和選項。

  1. 滿足條件的輸入:節點的輸入埠標有藍色直線,代表節點連接良好,且所有輸入都成功連接。

  2. 未滿足條件的輸入:節點的一個或多個輸入埠標有紅色直線,表示必須讓這些輸入處於連接狀態。

  3. 函數:輸出函數且在輸出埠標有灰色直線的節點,即是函數節點。

  4. 選取狀態:目前選取的節點邊界會用水藍色醒目顯示。

  5. 凍結狀態:半透明藍色節點表示已凍結,暫停執行節點。

  6. 警告:節點下方的黃色狀態列為「警告」狀態,表示節點可能缺少輸入資料,或者資料類型不正確。

  7. 錯誤狀態:節點下方的紅色狀態列表示節點處於「錯誤」狀態。

  8. 資訊:節點下方的藍色狀態列表示「資訊」狀態,會標示出節點的相關實用資訊。當節點以可能影響效能等等的方式達到節點支援的最大值時,可觸發此狀態。

處理錯誤或警告節點

秘訣:隨時使用此工具提示資訊檢查上游節點,可查看所需的資料類型或資料結構是否有錯誤。

  1. 警告工具提示 -「Null」(亦即沒有資料) 無法識別為 Double (即數字)

  2. 使用 Watch 節點檢查輸入資料

  3. 上游的 Number 節點儲存「Red」,不是數字

凍結節點

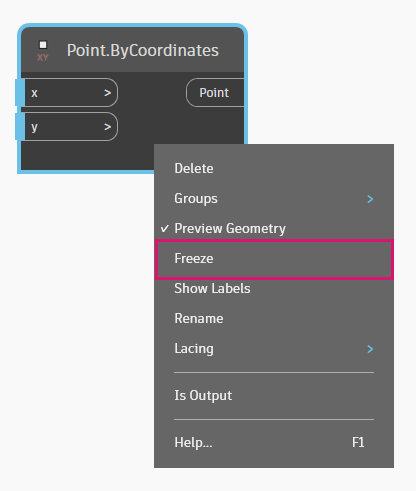

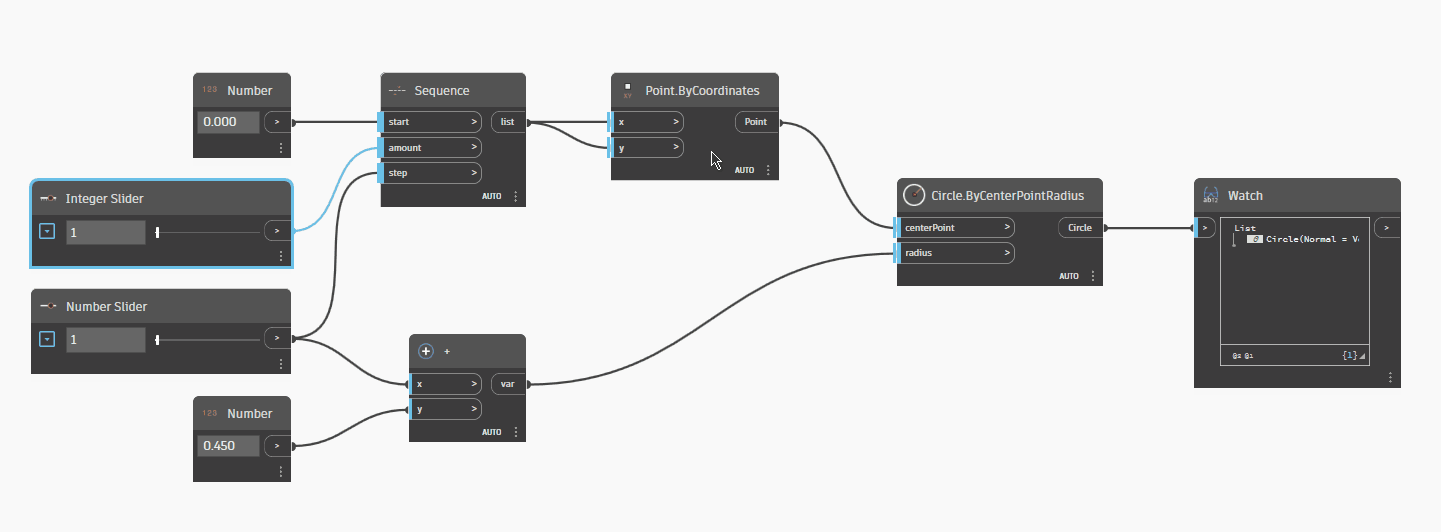

在某些情況下,您可能想要阻止特定節點在視覺程式中執行。您可以透過「凍結」節點這樣做,在節點右鍵功能表下可以找到這個選項。

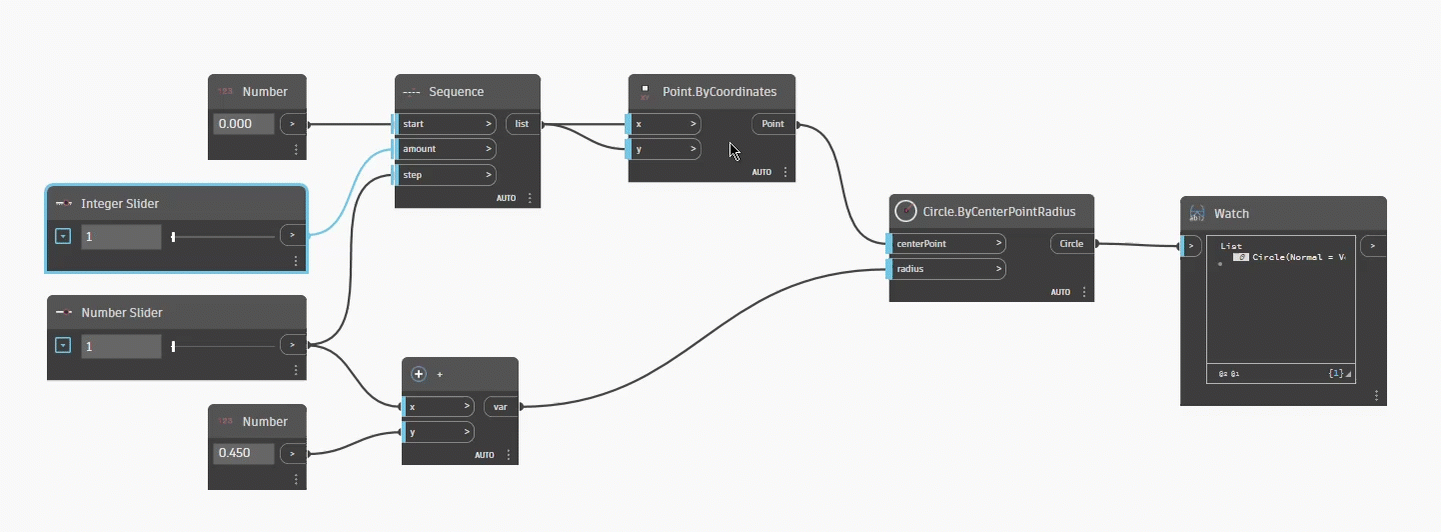

凍結節點也會凍結其下游的節點。換言之,所有依賴凍結節點輸出的節點也會跟著凍結。

線路

線路連接兩個節點,以建立關係並建立視覺程式的流動。可以將這些按字面意思想成電線,用於將資料的脈衝從一個物件傳遞至另一個物件。

程式流

線路將一個節點的輸出埠連接至另一個節點的輸入埠。此定向性建立視覺程式中的資料流。

輸入埠位於節點的左側,輸出埠位於節點的右側,因此我們通常可以說程式從左邊流向右邊。

建立線路

在埠上按一下左鍵來建立線路,接著在另一個節點的埠上按一下左鍵來建立連接。建立連接的過程中,線路會顯示為虛線,成功連接後即會變成實線。

資料將一律透過此線路從輸出流向輸入;但是,我們可透過點按連接埠的順序,建立任何方向的線路。

編輯線路

我們會經常需要編輯線路的連接,來調整視覺程式中的程式流。若要編輯線路,請按一下已連接節點的輸入埠。您現在有兩個選項:

  • 變更輸入埠的連接,請在另一個輸入埠上按一下左鍵

  • 若要移除線路,請將線路移開,然後在工作區上按一下左鍵

  • 按住 Shift 並按一下左鍵重新連接多條線路

  • 按住 Ctrl 並按一下左鍵複製線路

預設與亮顯的線路

依預設,線路將以灰色線條呈現預覽。選取節點後,將使用與節點相同的水藍色亮顯方法呈現任何連接的線路。

  1. 亮顯的線路

  2. 預設線路

依預設隱藏線路

如果您想要隱藏圖表中的線路,可以從「檢視」>「連接器」> 取消勾選「展示連接器」找到此選項。

使用此設定時,只有選取的節點及其接合線路會以水藍色亮顯展示。

只隱藏個別線路

您也可以在節點輸出上按一下右鍵 > 選取「隱藏線路」,只隱藏選取的線路

交織圖示:註明為配對清單輸入內容所指定的 (之後會進一步討論)

關閉預覽:節點下方出現灰色狀態列和眼睛圖示 ,即表示已關閉節點的幾何圖形預覽。

如果您的視覺程式包含警告或錯誤,Dynamo 會提供有關問題的其他資訊。任何顯示為黃色的節點會在其名稱上方顯示工具提示。將滑鼠懸停在警告 或錯誤 工具提示圖示上,可將其展開。

交織選項
