Dynamo for Civil 3D 包含功能非常強大的機制,可「記住」每個節點建立的物件。此機制稱為物件併入,它可讓 Dynamo 圖表在每次在同一個文件中執行時產生一致的結果。雖然在許多情況下這非常理想,但有時候,您可能想要對 Dynamo 的行為有更多控制。本節將協助您瞭解物件併入如何運作,以及如何利用此機制。

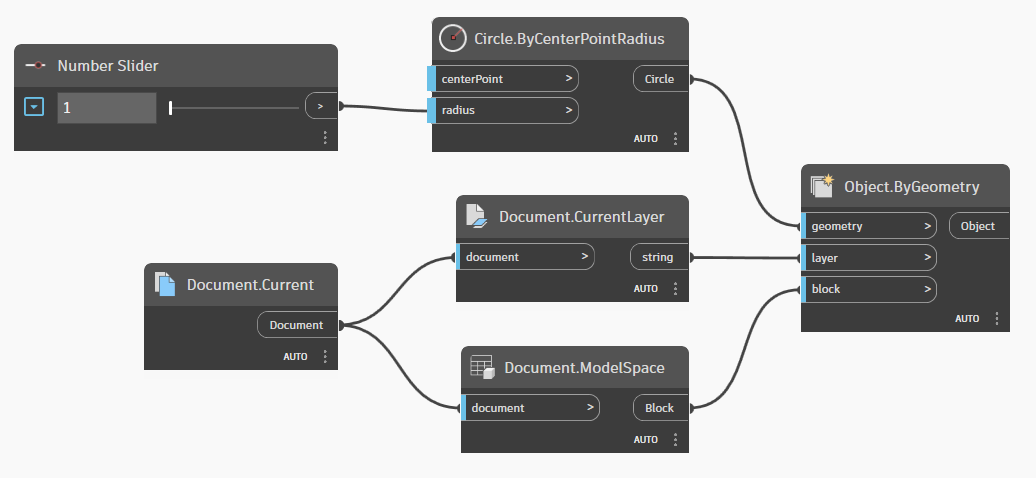

考慮這個在模型空間中的目前圖層上建立圓的圖表。

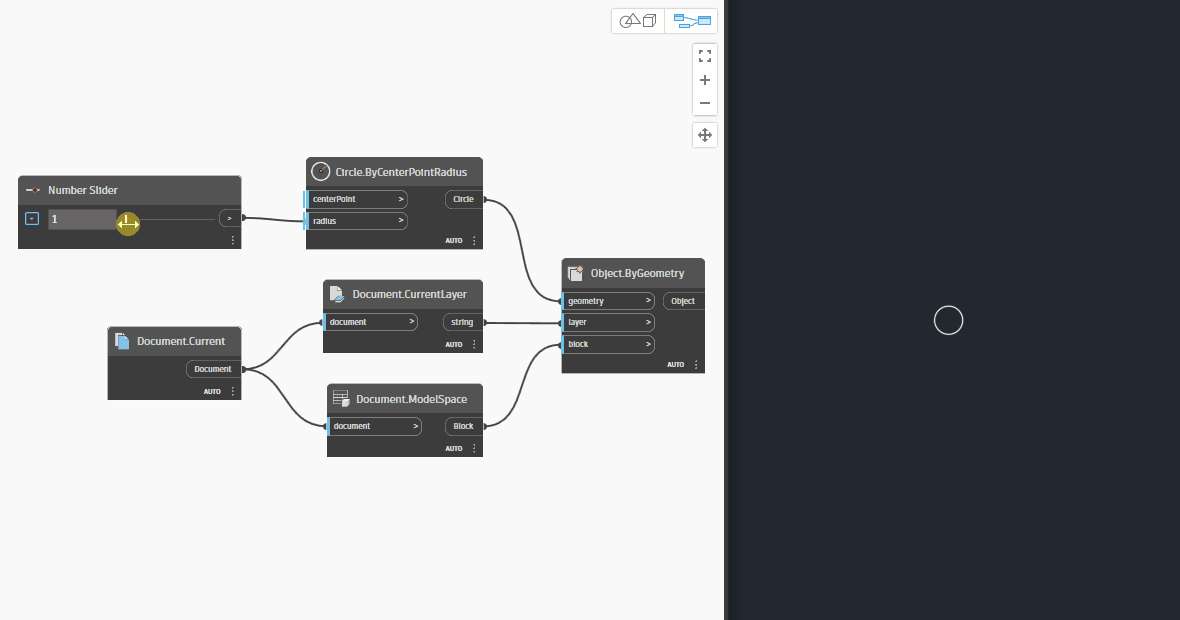

請注意半徑變更時所發生的情況。
這是物件併入處於作用中的情況。Dynamo 的預設行為是 修改 圓的半徑,而不是每次半徑輸入變更時就建立一個新的圓。這是因為每次執行圖表時, Object.ByGeometry 節點會「記住」它建立了這個 特定的 圓。此外,Dynamo 會儲存此資訊,以便下次您開啟 Civil 3D 文件並執行圖表時,圖表就會有完全相同的行為。

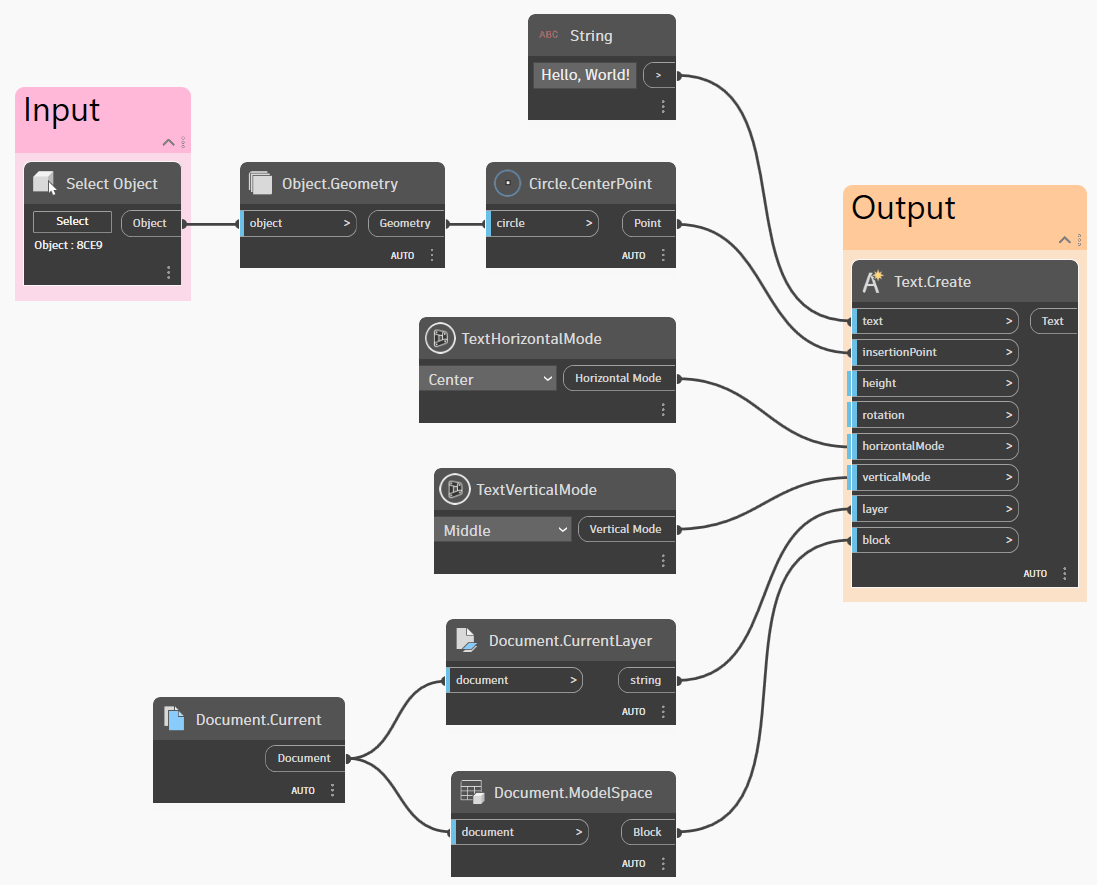

我們來看一個您要變更 Dynamo 預設物件併入行為的範例。假設您要建置一個將文字放在圓中央的圖表。但是,您使用此圖表的目的是,可以一直重複執行圖表,而每次執行時無論選取哪個圓,都可以放置新的文字。這是圖表的外觀。

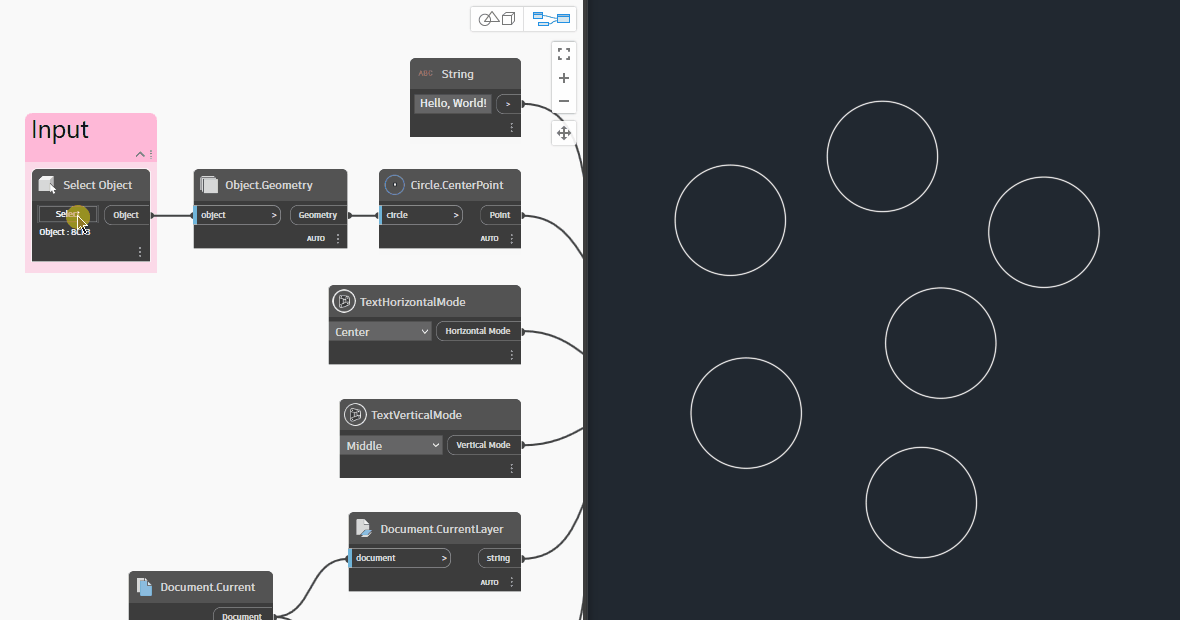

但是,以下是實際上選取不同圓時所發生的情況。
看起來每次執行圖表後,文字就會刪除再重新建立。實際上,文字的位置是根據選取的圓做了 修改 。所以它是相同的文字,只是位置不同!為了每次都能建立新文字,我們需要修改 Dynamo 的物件併入設定為不要保留併入資料 (請參閱下面的#binding-settings)。

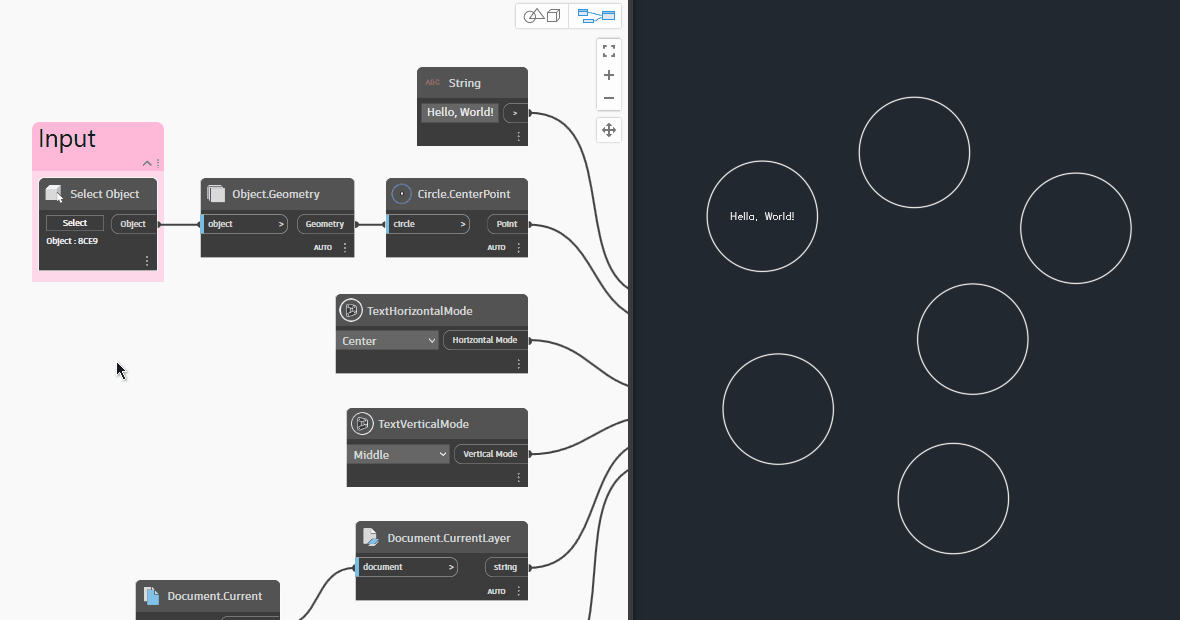

進行這項變更後,我們會得到我們想要的行為。

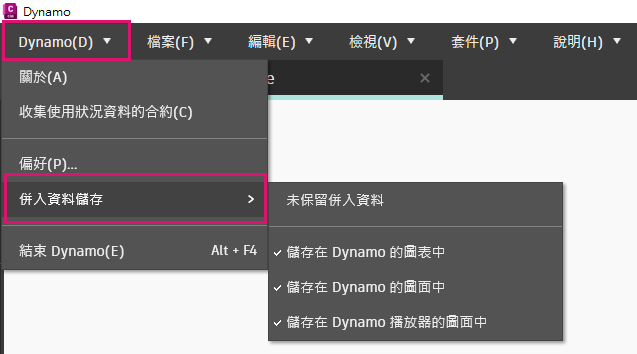

Dynamo for Civil 3D 允許透過 「Dynamo」 功能表中的 「併入資料儲存」 設定,修改預設的物件併入行為。
預設會啟用所有選項。以下是每個選項的功能摘要。
啟用此選項後,Dynamo 會「忘記」上次執行圖表時建立的物件。因此,圖表可在任何情況下在任何圖面中執行,並且每次都會建立新物件。
此選項表示在儲存物件併入中繼資料時,會將其序列化至圖表 (.dyn 檔)。如果您關閉/重新開啟圖表,並在相同圖面中執行該圖表,則所有作業應與您之前離開圖表時相同。如果您在不同圖面中執行圖表,則將從圖表中移除併入資料,並建立新物件。這表示如果您開啟原始圖面並再次執行圖表,將建立除舊物件之外的新物件。
此選項最適合 特定圖面 與 Dynamo 圖表之間可以維持 1:1 關係的情況。選項 1 和 3 較適合設計為在多個圖面上執行的圖表。
這與選項 2 類似,不同之處在於物件併入資料是在圖面中而不是在圖表 (.dyn 檔) 中序列化。如果您關閉/重新開啟圖表,並在相同圖面中執行該圖表,則所有作業應與您之前離開圖表時相同。如果您在不同圖面中執行圖表,則併入資料仍會保留在原始圖面中,因為併入資料是儲存在圖面中而不是圖表中。
使用此選項時首先需要注意,透過 Dynamo 主介面執行圖表時,這不會影響圖表與圖面的互動方式。此選項 只 在使用 Dynamo 播放器執行圖表時適用。
如果您使用 Dynamo 主介面執行圖表,然後關閉主介面並使用 Dynamo 播放器執行同一個圖表,則會在之前建立的物件之上建立新物件。但是,Dynamo 播放器執行圖表一次後,就會序列化圖面中的物件併入資料。因此,如果您透過 Dynamo 播放器執行圖表多次,它會更新物件而不是建立新物件。如果您在不同圖面上透過 Dynamo 播放器執行圖表,則併入資料仍會保留在原始圖面中,因為併入資料是儲存在圖面中而不是圖表中。
