  1. Dynamo for Civil 3D

Civil 3D 連接

PreviousDynamo for Civil 3DNext入門

Last updated 1 month ago

Dynamo for Civil 3D 為處理土木基礎建設專案的工程師和設計師提供 視覺程式設計 範例。您可以將 Dynamo 視為是 Civil 3D 使用者的某種數位多功能工具,無論處理何種工作,都有適合的工具。您可以使用其直覺式介面建立功能強大且可自訂的例行程式,無需撰寫任何一行程式碼。您不需要 成為 程式設計師就能使用 Dynamo,但您必須能夠以程式設計師的邏輯 思考。本章搭配 Primer 中其他章節,可協助您建立邏輯技能,讓您能夠運用計算設計的思維來處理任何工作。

歷史

Dynamo 是在 Civil 3D 2020 中首次引入,從那時候開始就一直持續發展。一開始是透過軟體更新單獨安裝,現在已經與所有版本的 Civil 3D 搭售。根據您使用的 Civil 3D 版本,您可能會發現 Dynamo 介面與本章中所看到的範例略有不同。這是因為 Civil 3D 2023 的介面經過重大改版。

Civil 3D 版本
Dynamo 版本
附註

2024.1

2.18

2024

2.17

Dynamo 播放器使用者介面更新

2023.2

2.15

2023

2.13

Dynamo 使用者介面更新

2022.1

2.12

  • 加入物件併入資料儲存設定

  • 加入控制物件併入的新節點

2022

2.10

  • 包含在 Civil 3D 主要安裝內容中

  • 從 IronPython 轉換到 Python.NET

2021

2.5

2020.2

2.4

2020 Update 2

2.4

加入新節點

2020.1

2.2

2020

2.1

初始版本

建議您查看 ,以取得有關 Dynamo 開發的最新資訊。下表總結 Dynamo for Civil 3D 存在期間的關鍵里程碑。

Dynamo 部落格

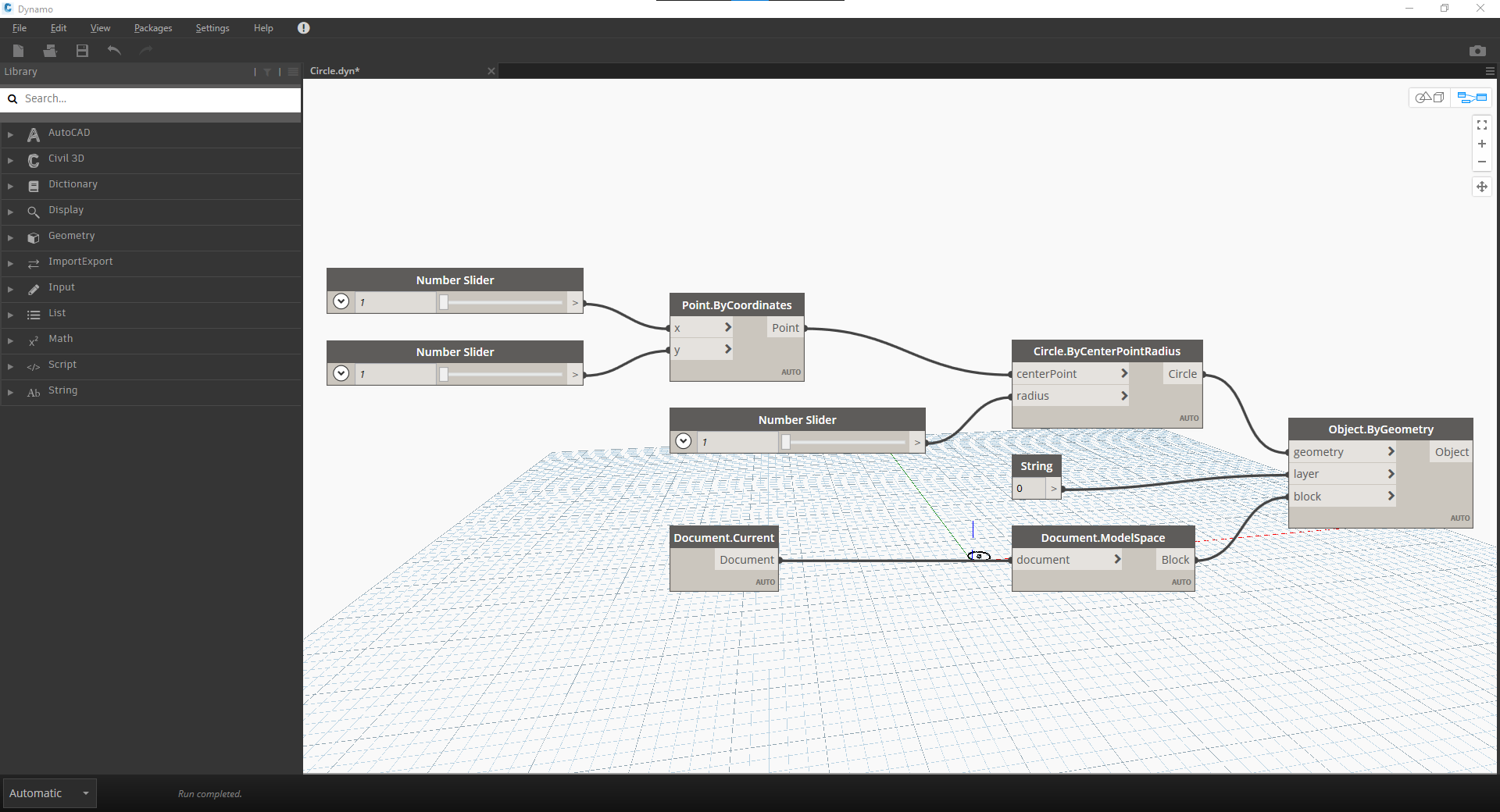

Dynamo介面,Civil 3D 2020 - 2022

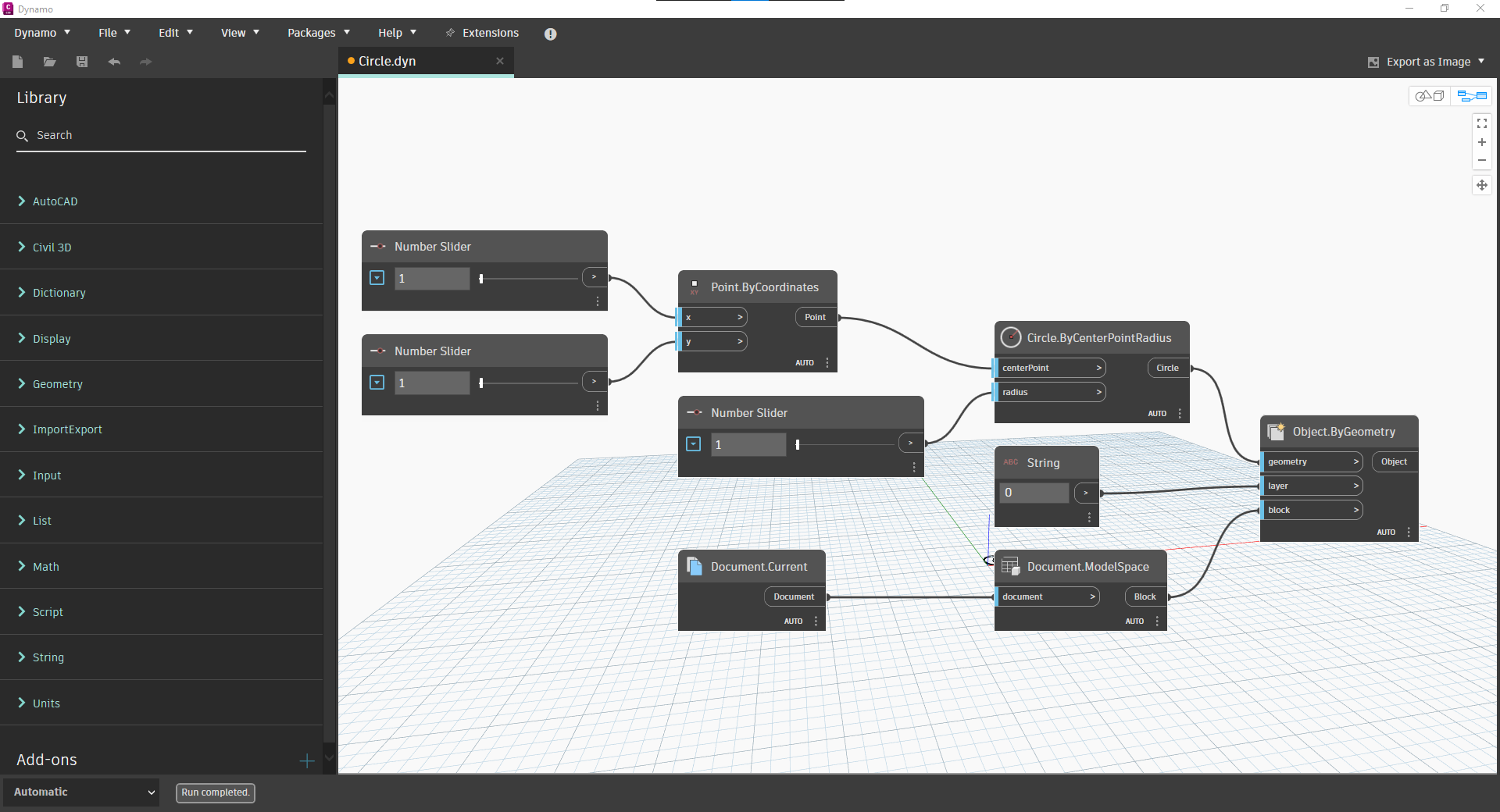

Dynamo介面,Civil 3D 2023 - 現在
