  1. Packages et nœuds personnalisés
  2. Nœuds personnalisés

Publication dans votre bibliothèque

PreviousCréation d’un nœud personnaliséNextPackages

Last updated 1 month ago

Vous venez de créer un nœud personnalisé et de l'appliquer à un processus spécifique dans le graphique Dynamo. Vous souhaitez en outre conserver ce nœud dans la bibliothèque Dynamo pour établir des références à d'autres graphiques. Pour ce faire, vous allez publier le nœud localement. Cette procédure est semblable à celle utilisée pour publier un package, que vous verrez plus en détail dans le chapitre suivant.

Avec la publication locale, le nœud sera accessible dans votre bibliothèque Dynamo lorsque vous ouvrirez une nouvelle session. Si le nœud n’est pas publié, un graphique Dynamo qui fait référence à un nœud personnalisé doit également comporter ce nœud personnalisé dans son dossier (ou le nœud personnalisé doit être importé dans Dynamo à l’aide de l’option Fichier > Importer une bibliothèque).

Vous pouvez publier des nœuds et des packages personnalisés à partir de Dynamo Sandbox dans la version 2.17 et les versions ultérieures, tant qu’ils n’ont pas de dépendances de l’API hôte. Dans les versions plus anciennes, la publication de nœuds et de packages personnalisés n’est possible que dans Dynamo pour Revit et Dynamo for Civil 3D.

Exercice : Publication locale d’un nœud personnalisé

Téléchargez le fichier d’exemple en cliquant sur le lien ci-dessous.

Vous trouverez la liste complète des fichiers d'exemple dans l'annexe.

Nous allons avancer à l'aide du nœud personnalisé que vous avez créé dans la section précédente. Une fois le nœud PointsToSurface personnalisé ouvert, le graphique s’affiche dans l’éditeur de nœuds personnalisés Dynamo. Vous pouvez également ouvrir un nœud personnalisé en double-cliquant dessus dans l’éditeur graphique Dynamo.

Pour publier un nœud personnalisé localement, cliquez simplement avec le bouton droit de la souris sur la zone de dessin et choisissez « Publier ce nœud personnalisé… ».

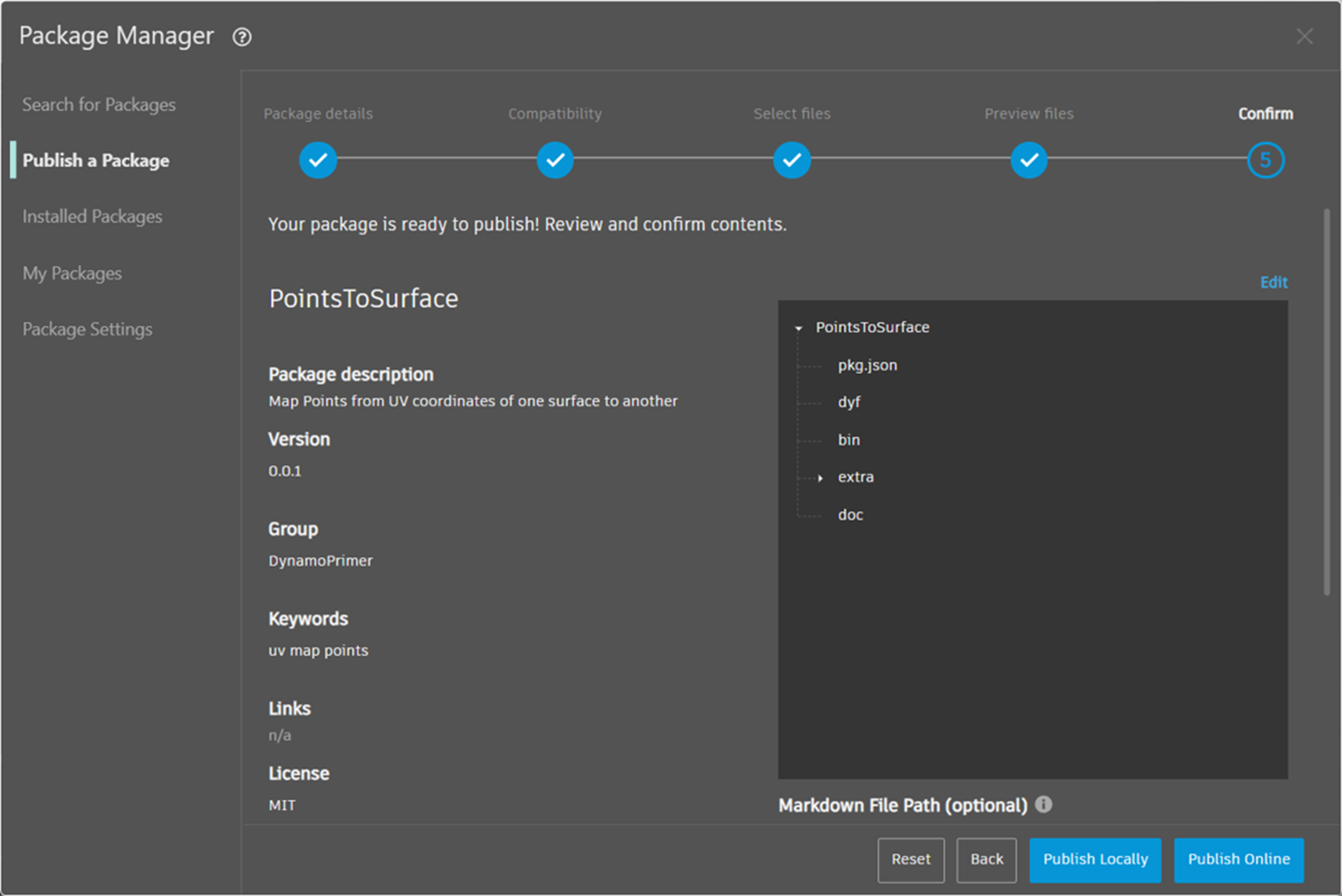

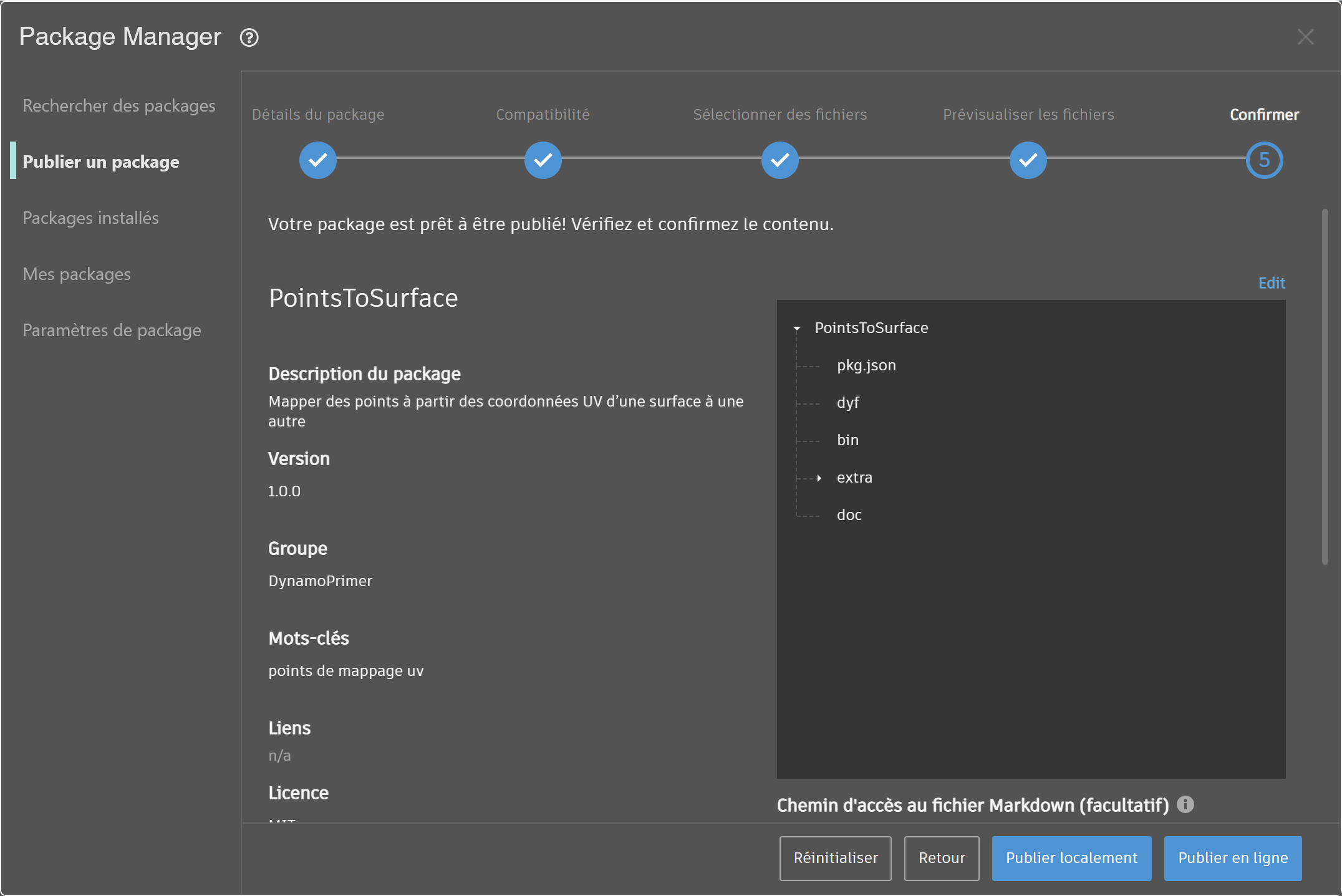

Remplissez les informations pertinentes comme dans l’image ci-dessus et choisissez « Publier localement » Notez que le champ Groupe définit l’élément principal accessible à partir du menu Dynamo.

Choisissez un dossier pour héberger tous les nœuds personnalisés que vous envisagez de publier localement. Dynamo consultera ce dossier à chaque chargement. Par conséquent, assurez-vous que le dossier réside dans un emplacement permanent. Accédez à ce dossier et choisissez « Sélectionner un dossier ». Votre nœud Dynamo est désormais publié localement et restera dans votre bibliothèque Dynamo chaque fois que vous chargez le programme.

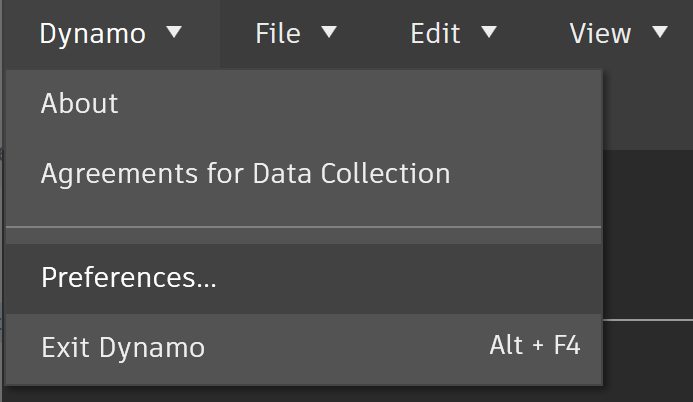

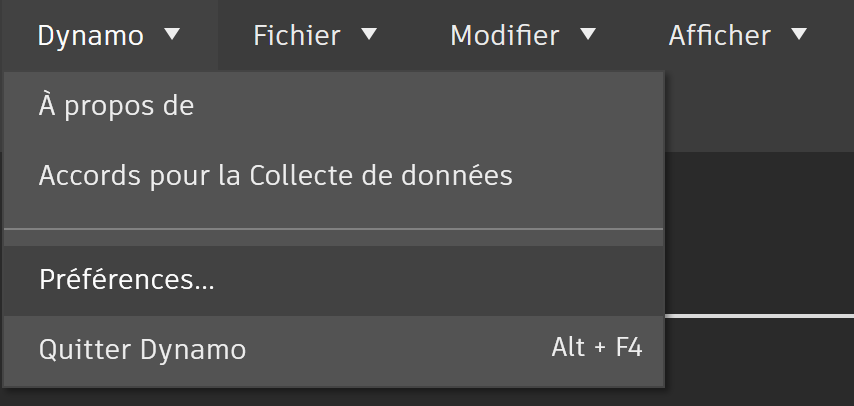

Pour vérifier l’emplacement du dossier de nœud personnalisé, accédez à Dynamo > Préférences > Paramètres de package > Chemins d’accès de nœud et de package

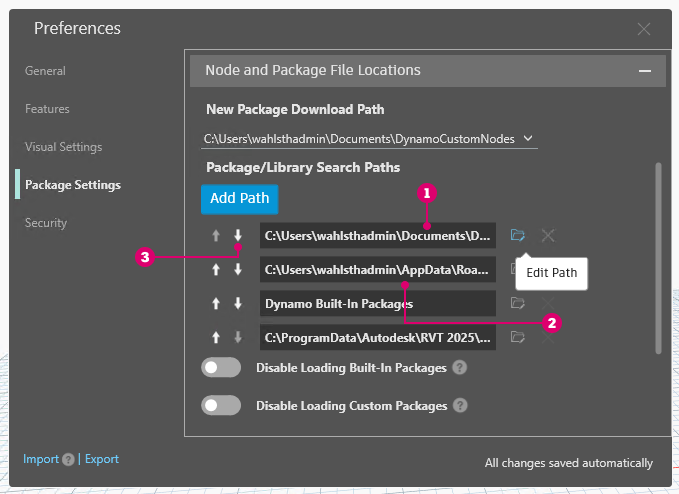

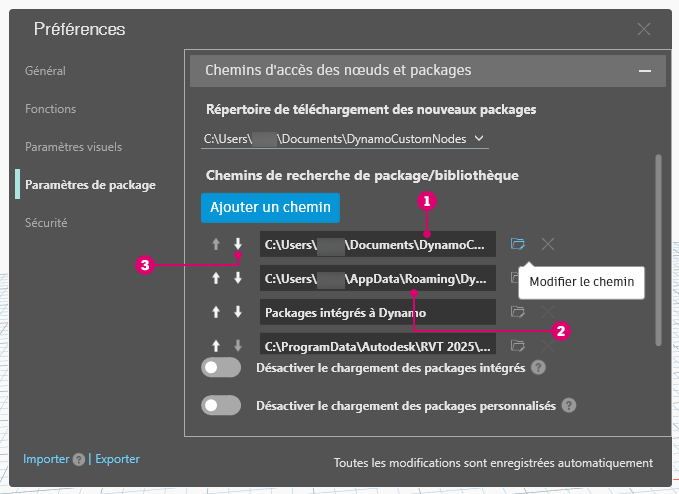

Cette fenêtre contient une liste de chemins.

  1. Documents\DynamoCustomNodes… fait référence à l’emplacement des nœuds personnalisés publiés localement.

  2. AppData\Roaming\Dynamo… fait référence à l’emplacement par défaut des packages Dynamo installés en ligne.

  3. Vous pouvez déplacer le chemin du dossier local vers le bas dans l’ordre de la liste (en cliquant sur la flèche vers le bas située à gauche des noms de chemin). Le dossier racine est le chemin par défaut des installations de package. Ainsi, en conservant le chemin d'installation par défaut du package Dynamo comme dossier par défaut, les packages en ligne sont séparés des nœuds publiés localement.

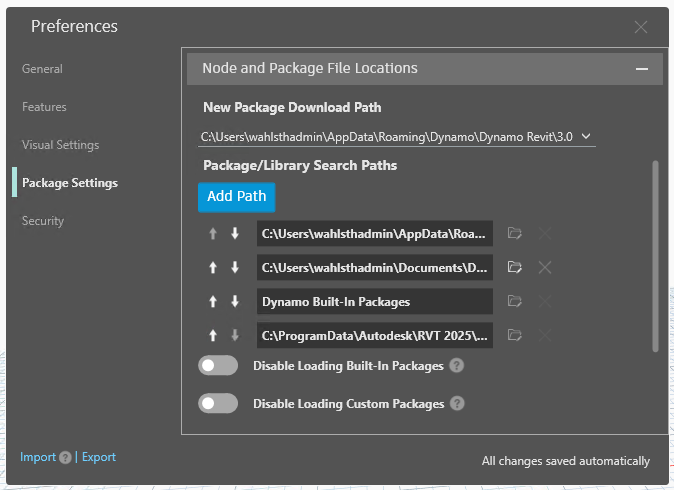

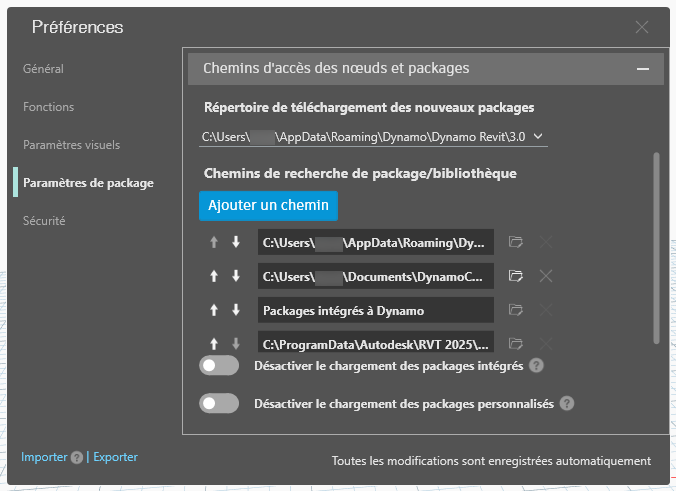

Nous avons changé l’ordre des noms de chemin pour que le chemin par défaut de Dynamo devienne l’emplacement d’installation du package.

En accédant à ce dossier local, vous trouvez le nœud personnalisé d’origine dans le dossier « .dyf », qui est l’extension d’un fichier de nœud personnalisé Dynamo. Vous pouvez modifier le fichier dans ce dossier et le nœud sera mis à jour dans l’interface utilisateur. Vous pouvez également ajouter des nœuds au dossier DynamoCustomNode principal et Dynamo les ajoutera à votre bibliothèque au redémarrage.

Dynamo se charge désormais à chaque fois avec « PointsToSurface » dans le groupe « DynamoPrimer » de votre bibliothèque Dynamo.

6KB
PointsToSurface.dyf
