# Uzly a dráty ## Uzly V aplikaci Dynamo jsou **uzly** objekty, jejichž propojováním vzniká vizuální program. Každý **uzel** provádí operaci – někdy může být jednoduchá, například uložení čísla, jindy může být složitá, například tvorba nebo dotazování geometrie. ### Anatomie uzlu Většina uzlů v aplikaci Dynamo se skládá z pěti částí. Ačkoliv existují výjimky, například vstupní uzly, anatomii každého uzlu lze popsat následovně: ! > 1. Název – Název uzlu. Konvence pojmenování je `Category.Name`. > 2. Hlavní tělo – Hlavní tělo uzlu. Po kliknutí pravým tlačítkem myši se zde zobrazí možnosti na úrovni celého uzlu. > 3. Porty (vstupní a výstupní) – Slouží jako zásuvky pro dráty, zleva dochází ke vstupu dat do uzlu, vpravo je výstup výsledků po provedení akce uzlu. > 4. Výchozí hodnota – Klikněte pravým tlačítkem myši na vstupní port – některé uzly mají k dispozici výchozí hodnoty, které mohou nebo nemusí být použity. > 5. Ikona vázání – Označuje [možnost vázání](https://primer2.dynamobim.org/cs/5_essential_nodes_and_concepts/5-4_designing-with-lists/1-whats-a-list#lacing) zadanou pro odpovídající vstupy seznamu (více informací později). ### Vstupní/výstupní porty uzlů Vstupům a výstupům uzlů se říká porty, které se chovají jako zásuvky pro dráty. Data vstupují do uzlu skrz porty vlevo a po jeho spuštění proudí z uzlu ven skrz porty vpravo. Porty očekávají, že obdrží data určitého typu. Například připojením čísla *2.75* na porty uzlu Point.ByCoordinates dojde k úspěšné tvorbě bodu, pokud však na stejný port zadáme hodnotu *Červená*, dojde k chybě. {% hint style="info" %} Přesunutím kurzoru nad port zobrazíte popisek s očekávaným datovým typem. {% endhint %} ! > 1. Popisek portu > 2. Popisek > 3. Datový typ > 4. Výchozí hodnota ### Stavy uzlů Aplikace Dynamo naznačuje stav běhu vizuálního programu, tím že jednotlivé uzly rendruje s různými barvami podle jejich stavu. Hierarchie stavů se řídí touto posloupností: Chyba > Upozornění > Informace > Náhled. Najetím myší nebo kliknutím pravým tlačítkem myši na název nebo porty se zobrazí další informace a možnosti. ![](https://3694670440-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FVszS6grrxDyBMnEEr49a%2Fuploads%2Fgit-blob-9460a87ae359d8b0391052e1546c6ccb711be8d9%2Fnodes%20and%20wires%20-%20node%20states.png?alt=media) > 1. Připojené vstupy – Uzel s modrými svislými pruhy na vstupních portech je dobře připojen a má úspěšně připojeny všechny vstupy. > 2. Nepřipojené vstupy – Pokud má uzel na jednom nebo více vstupních portech červené svislé pruhy, je nutné tyto vstupy připojit. > 3. Funkce – Uzel, jehož výstupem je funkce, a u jehož výstupního portu je zobrazen šedý svislý pruh, je uzel funkce. > 4. Vybráno – Aktuálně vybrané uzly mají světle modré rámečky. > 5. Zmrazeno – Průsvitný modrý uzel je zmrazen, čímž je pozastaveno provádění uzlu. > 6. Náhled vypnut – Šedý stavový řádek pod uzlem a ikona oka označuje, že náhled geometrie uzlu je vypnutý. > 7. Upozornění – Žlutý stavový řádek pod uzlem označuje stav upozornění, což znamená, že buď chybí vstupní data, nebo jsou použity nesprávné datové typy. > 8. Chyba – Červený stavový řádek pod uzlem označuje chybový stav uzlu. > 9. Informace – Modrý stavový řádek pod uzlem označuje stav Informace, což znamená, že jsou k dispozici užitečné informace o uzlech. Tento stav lze spustit, pokud se blíží maximální hodnota podporovaná uzlem, jestliže je uzel používán způsobem, který má potenciální dopad na výkon atd. #### Zpracování uzlů s chybou nebo upozorněním Pokud jsou ve vizuálním programu upozornění nebo chyby, aplikace Dynamo zobrazí další informace o problému. Nad názvy žlutých uzlů se navíc zobrazí popisky. Přesunutím ukazatele myši nad ikonu popisku s upozorněním ! nebo chybou ! ji rozbalte. {% hint style="info" %} Pomocí informací uvedených v popisku můžete zjistit, kde došlo k problému (například chybný datový typ nebo datová struktura u předchozích uzlů). {% endhint %} ! > 1. Popisek k upozornění – Hodnotu „Null“ nebo prázdná data nelze interpretovat jako typ Double, tj.číslo. > 2. Pomocí uzlu Watch můžete prozkoumat vstupní data uzlu. > 3. V předchozím uzlu Number je uložena hodnota „Red“ a nikoli číslo. ### Zmrazení uzlů V některých situacích můžete chtít zabránit spuštění určitých uzlů ve vizuálním programu. To lze provést „zmrazením“ uzlu, což je možnost dostupná v místní nabídce uzlu.

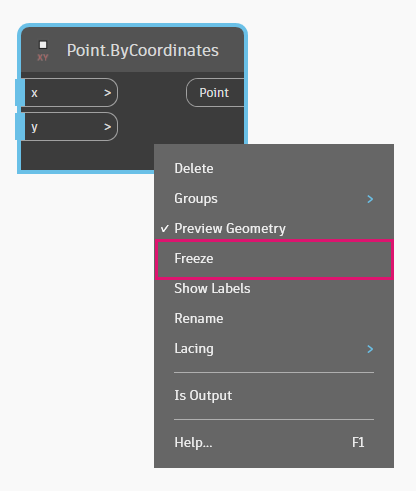

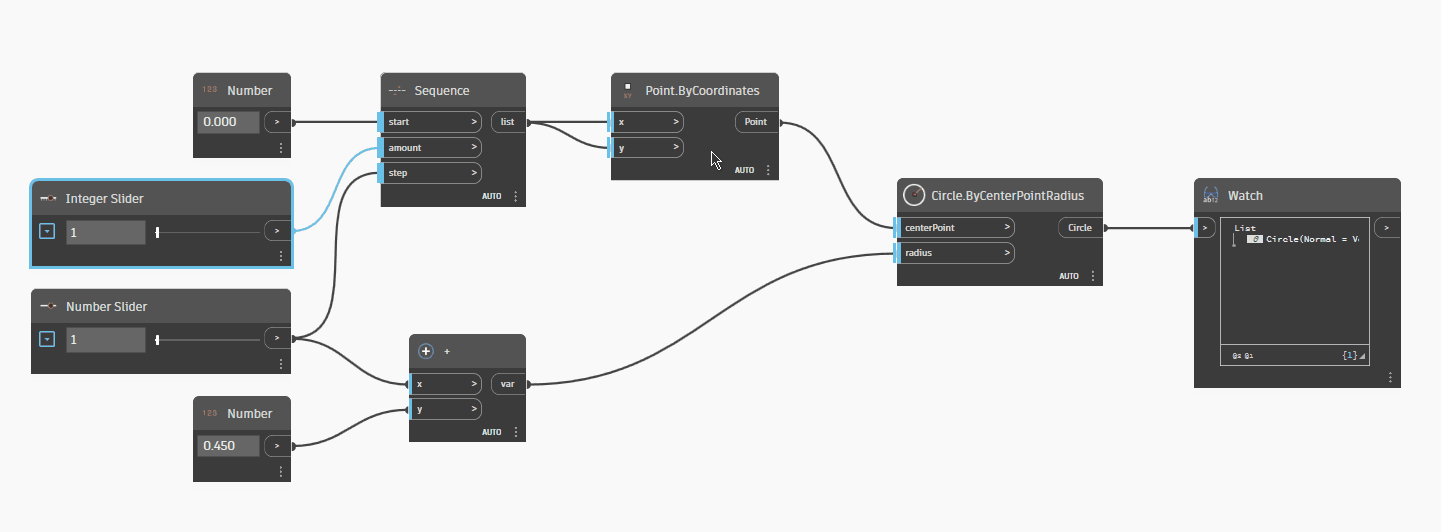

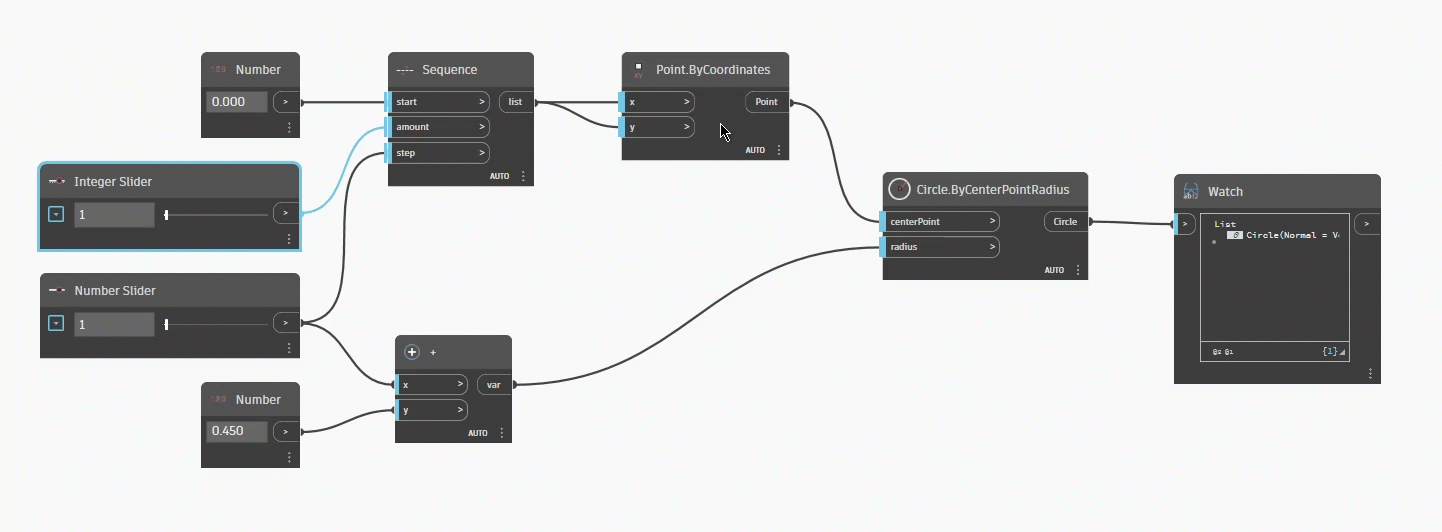

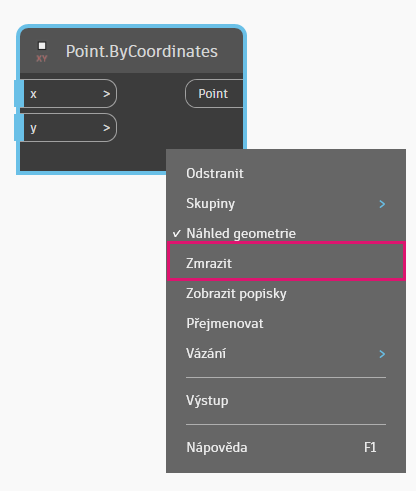

Zmrazení uzlu zmrazí také uzly, které jsou za ním. Jinými slovy, všechny uzly, které závisí na výstupu zmrazeného uzlu, budou také zmrazeny.
## Dráty Dráty propojují uzly a vytvářejí mezi nimi vazby, které tvoří tok vizuálního programu. Lze si je představit jako elektrické dráty, které přenášejí pulzy dat od jednoho objektu k dalšímu. ### Tok programu Dráty propojují výstupní port jednoho uzlu se vstupním portem jiného uzlu. Tím se v daném směru vytváří **tok dat** vizuálního programu. Vstupní porty jsou na levé straně a výstupní porty jsou umístěny na pravé straně uzlů, proto lze obecně říci, že tok programu se pohybuje zleva doprava. ! ### Tvorba drátů Vytvořte drát kliknutím levým tlačítkem myši na požadovaný port a následným kliknutím na port jiného uzlu vytvořte propojení. Při propojování uzlů se drát zobrazuje přerušovaně až do jeho propojení s jiným uzlem, pak se zobrazí plnou čarou. Data tímto drátem budou protékat od vstupu do výstupu, na porty je však možné klikat v libovolném pořadí. ! ### Úprava drátů Často je nutné upravit tok vizuálního programu tak, že se upraví propojení reprezentovaná dráty. Chcete-li upravit drát, klikněte levým tlačítkem myši na vstupní port uzlu, který je již propojen. Nyní máte dvě možnosti: * Chcete-li změnit propojení ke vstupnímu portu, klikněte levým tlačítkem myši na jiný vstupní port. * Chcete-li drát odebrat, odsuňte jej pryč a klikněte levým tlačítkem myši na pracovní prostor. ! * Stisknutím klávesy Shift a kliknutím levým tlačítkem myši můžete změnit propojení několik drátů. ! * Stisknutím klávesy Ctrl a kliknutím levým tlačítkem myši můžete drát duplikovat. ! #### Výchozí a zvýrazněné dráty Ve výchozím nastavení se dráty zobrazují šedě. Po výběru uzlu se k němu připojené dráty zvýrazní světle modrou barvou stejně jako uzel samotný. ! > 1. Zvýrazněný drát > 2. Výchozí drát **Skrytí drátů ve výchozím nastavení** Pokud chcete dráty v grafu skrýt, přejděte do nabídky Zobrazit > Konektory a zrušte zaškrtnutí položky Zobrazit spojky. Při tomto nastavení se bledě modrou barvou zvýrazní pouze vybrané uzly a jejich spojovací dráty. ! #### Skrytí pouze jednotlivých drátů Můžete skrýt také pouze vybraný drát a to kliknutím pravým tlačítkem na výstup uzlů a výběrem položky Skrýt dráty. !
