Gestion des groupes de points

L’utilisation de points et de groupes de points COGO dans Civil 3D est un élément essentiel de nombreux processus, du levé topographique aux figures Dynamo est particulièrement efficace en matière de gestion des données. Le présent exemple illustre un cas d’utilisation potentiel.

Objectif

🎯 Créer un groupe de points pour chaque description de point COGO unique.

Concepts clés

• Utilisation des listes

• Regrouper des objets similaires avec le nœud List.GroupByKey

• Afficher une sortie personnalisée dans le Lecteur Dynamo

Compatibilité des versions

Ce graphique peut s’exécuter dans Civil 3D 2020 et les versions ultérieures.

Ensemble de données

Commencez par télécharger les fichiers d’exemple ci-dessous, puis ouvrez le fichier DWG et le graphique Dynamo.

33KB

Survey_CreatePointGroups.dyn

1MB

Survey_CreatePointGroups.dwg

Solution

Voici une présentation de la logique de ce graphique.

1. Obtenir tous les points COGO dans le document

2. Regrouper les points COGO par description

3. Créer des groupes de points

4. Générer un résumé dans le Lecteur Dynamo

Allons-y !

Obtenir les points COGO

La première étape consiste à obtenir tous les groupes de points du document, puis tous les points COGO au sein de chaque groupe. Vous obtiendrez ainsi une liste imbriquée ou « liste de listes », qui sera plus facile à utiliser ultérieurement si vous aplanissez tous les éléments pour en faire une liste unique à l’aide du nœud List.Flatten.

Si vous ne connaissez pas les listes, consultez la section Utilisation des listes.

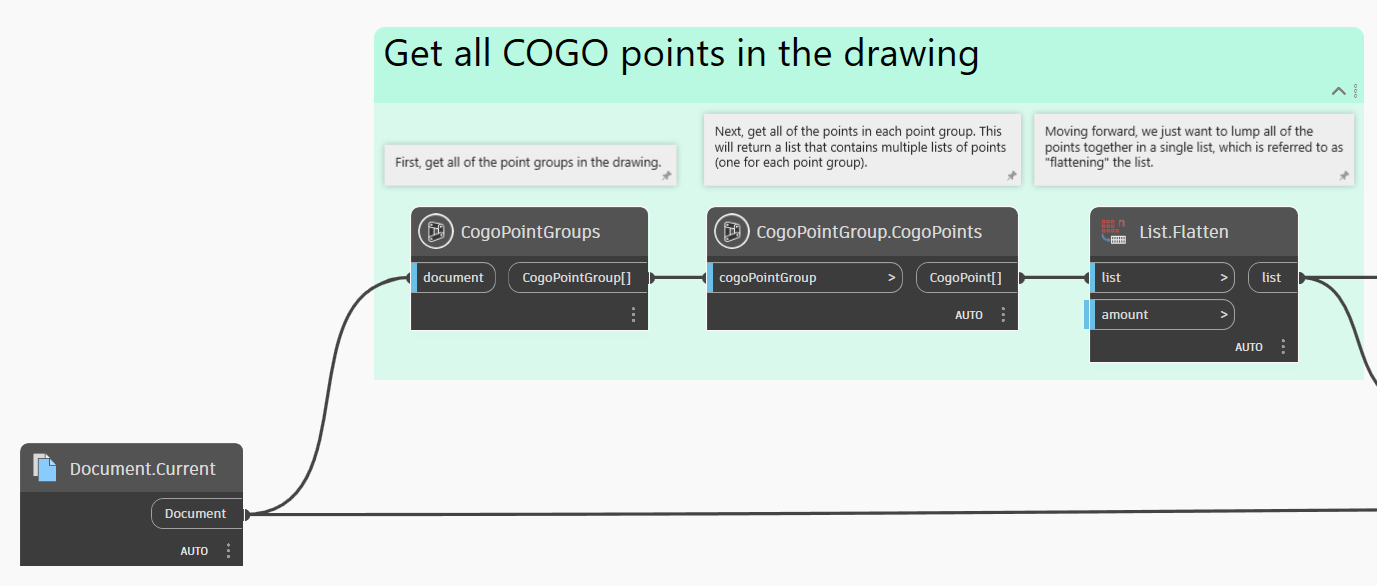

Obtention de tous les groupes de points et des points COGO

Regrouper les points par description

Maintenant que vous disposez de tous les points COGO, vous devez les séparer en groupes en fonction de leur description. C’est exactement ce que fait le nœud List.GroupByKey. Il regroupe tous les éléments qui partagent la même clé.

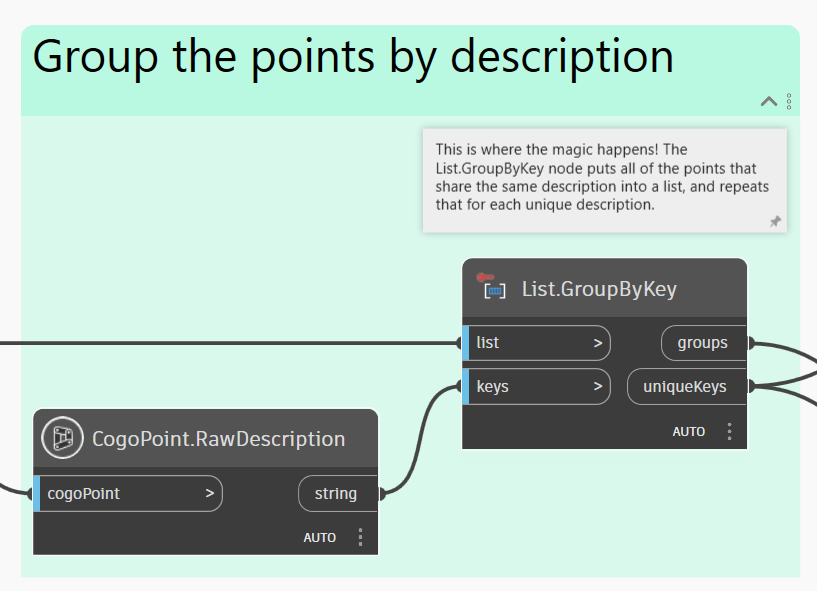

Regroupement des points COGO par description

Créer des groupes de points

le plus dur est fait ! La dernière étape consiste à créer de nouveaux groupes de points Civil 3D à partir des points COGO regroupés.

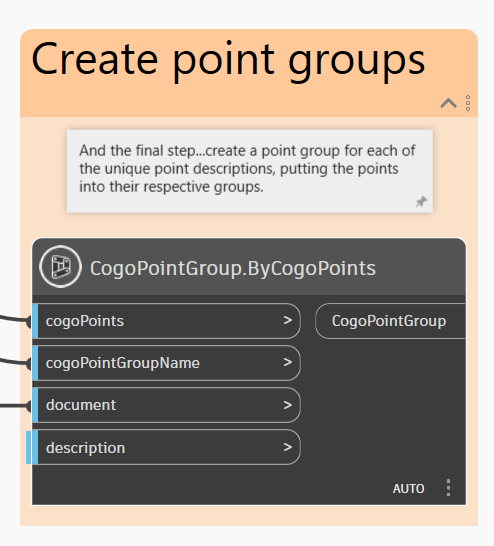

Création de nouveaux groupex de points

Générer un résumé

Lorsque vous exécutez le graphique, il n’y a rien à voir dans l’aperçu de l’arrière-plan de Dynamo, car vous ne travaillez pas avec une géométrie. Le seul moyen de savoir si le graphique a été exécuté correctement est donc de vérifier la fenêtre d’outils ou d’examiner les aperçus de sortie des nœuds. Cependant, si vous exécutez le graphique à l’aide du Lecteur Dynamo, vous pouvez fournir plus d’informations sur les résultats du graphique en générant un résumé des groupes de points qui ont été créés. Il vous suffit de cliquer avec le bouton droit de la souris sur un nœud et de lui attribuer la valeur Résultat effectif. Dans ce cas, utilisez un nœud de visualisation renommé pour afficher les résultats.

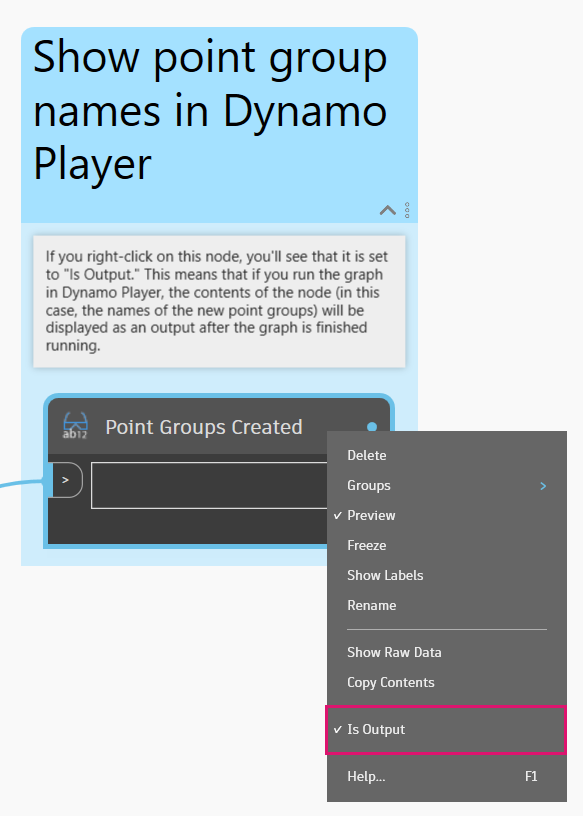

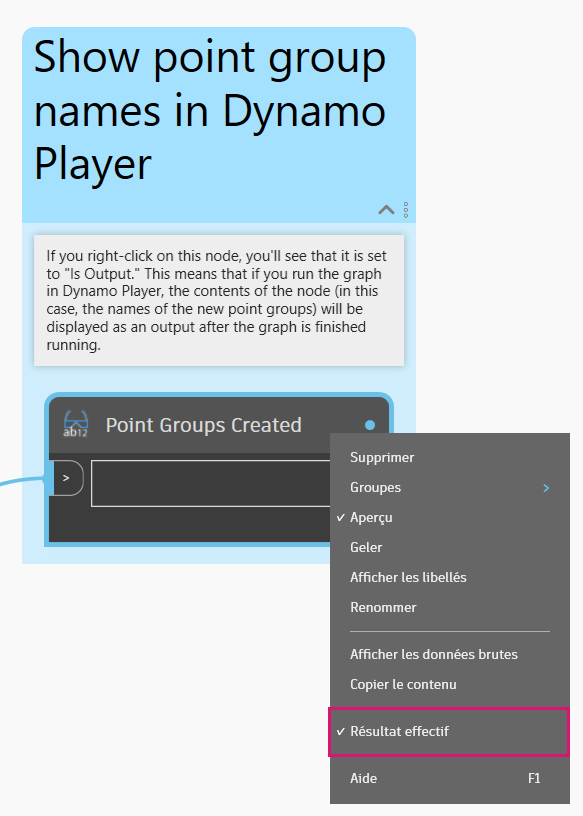

La définition d’un nœud comme Résultat effectif affichera son contenu dans la sortie du Lecteur Dynamo.

Résultat

Voici un exemple d’exécution du graphique à l’aide du Lecteur Dynamo.

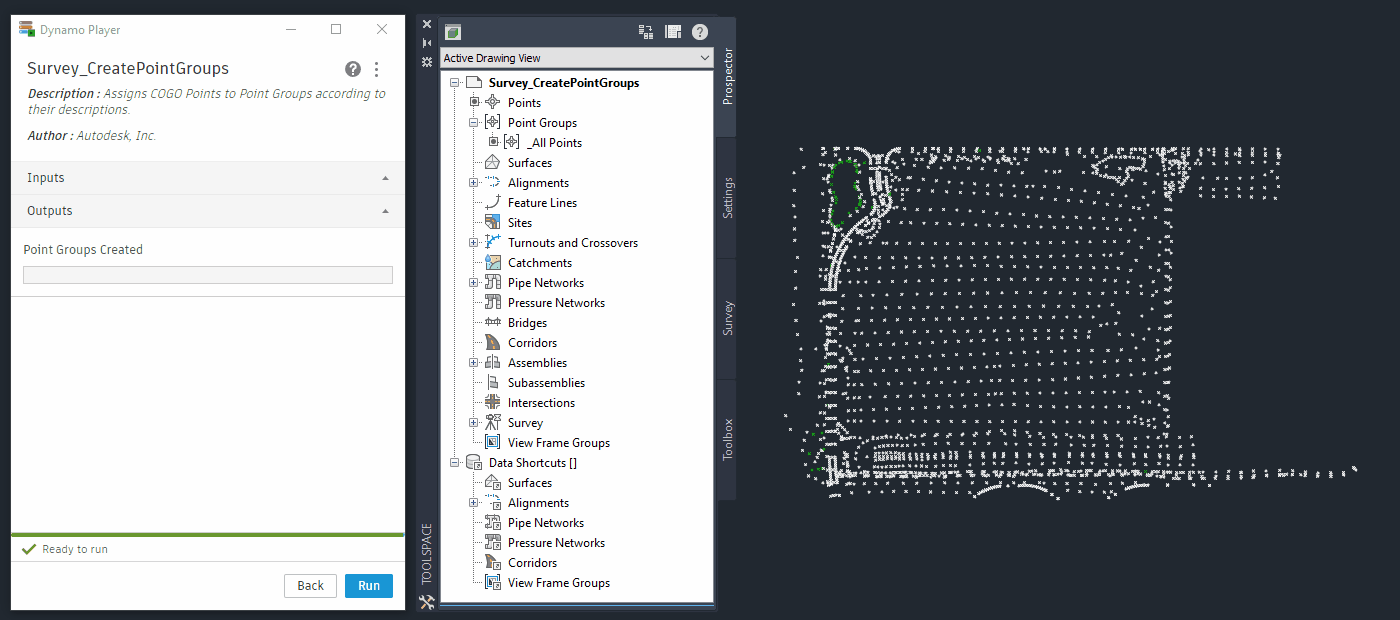

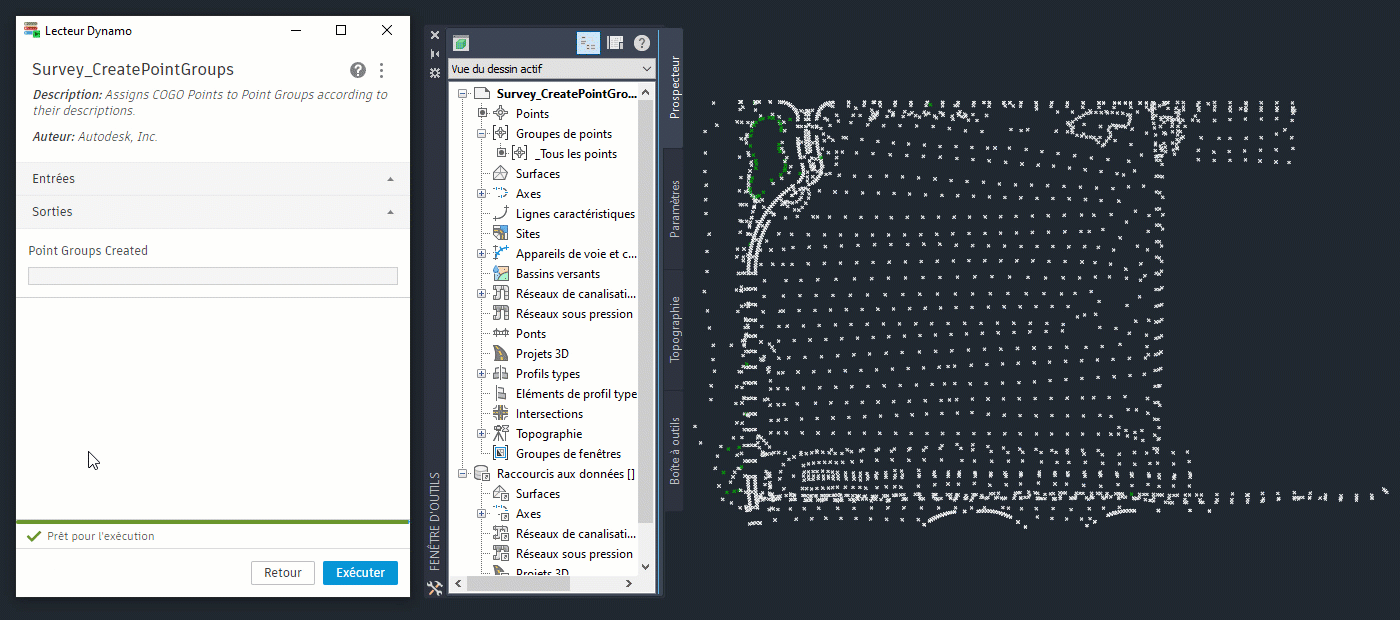

Exécution du graphique à l’aide du Lecteur Dynamo et visualisation des résultats dans la fenêtre d’outils

Si vous ne connaissez pas le Lecteur Dynamo, consultez la section Lecteur Dynamo.

🎉 Mission accomplie !

Idées

Voici quelques suggestions pour élargir les possibilités offertes par ce graphique.

Modifiez le regroupement des points pour qu’il soit basé sur la description complète au lieu de la description brute.

Regroupez les points selon d’autres catégories prédéfinies que vous choisissez (par exemple, « Prises de vue au sol », « Monuments », etc.)

Créer automatiquement des surfaces triangulées pour les points de certains groupes.
