Podczas dodawania rur i konstrukcji do sieci rurociągów program Civil 3D używa szablonu do automatycznego przypisywania nazw. Jest to zwykle wystarczające podczas wstępnego umieszczania. Jednak w miarę rozwoju projektu nazwy będą musiały ulec zmianie. Ponadto może być wymaganych wiele różnych wzorów nazewnictwa, na przykład nadawanie konstrukcjom w rurociągu nazw sekwencyjnych od konstrukcji najdalszej w kolejności lub stosowanie wzoru nazewnictwa zgodnego ze schematem danych agencji lokalnej. W tym przykładzie pokazano, jak za pomocą dodatku Dynamo można definiować dowolnego typu strategię nazewnictwa, która ma być stosowana spójnie.

Cel

Kluczowe pojęcia

  • Praca z ramkami ograniczającymi

  • Filtrowanie danych za pomocą węzła List.FilterByBoolMask

  • Sortowanie danych za pomocą węzła List.SortByKey

  • Generowanie i modyfikowanie ciągów tekstowych

Zgodność wersji

Ten wykres będzie działać w programie Civil 3D 2020 i w nowszych wersjach.

Zestaw danych

Najpierw pobierz pliki przykładów poniżej, a następnie otwórz plik DWG i wykres dodatku Dynamo.

Rozwiązanie

Poniżej przedstawiono przegląd logiki na tym wykresie.

  1. Wybieranie konstrukcji na podstawie warstwy

  2. Pobieranie lokalizacji konstrukcji

  3. Filtrowanie konstrukcji na podstawie odsunięć, a następnie sortowanie ich na podstawie pikiet

  4. Generowanie nowych nazw

  5. Zmienianie nazw konstrukcji

Zacznijmy!

Wybieranie konstrukcji

Najpierw musimy wybrać wszystkie konstrukcje, z którymi będziemy pracować. W tym celu wystarczy wybrać wszystkie obiekty na określonej warstwie, co oznacza, że można wybrać konstrukcje z różnych sieci rurociągów (przy założeniu, że mają one tę samą warstwę).

  1. Ten węzeł gwarantuje, że nie zostaną przypadkowo pobrane żadne niepożądane typy obiektów, które mogą mieć tę samą warstwę co konstrukcje.

Pobieranie lokalizacji konstrukcji

Mamy już konstrukcje. Teraz musimy ustalić ich położenia w przestrzeni, tak aby można było je sortować według lokalizacji. W tym celu skorzystamy z ramek ograniczających poszczególnych obiektów. Ramka ograniczająca obiektu to ramka o minimalnym rozmiarze, która w pełni zawiera geometryczne zakresy obiektu. Obliczając środek ramki ograniczającej, otrzymujemy całkiem dobre przybliżenie punktu wstawiania konstrukcji.

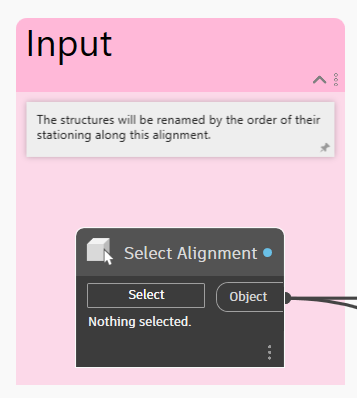

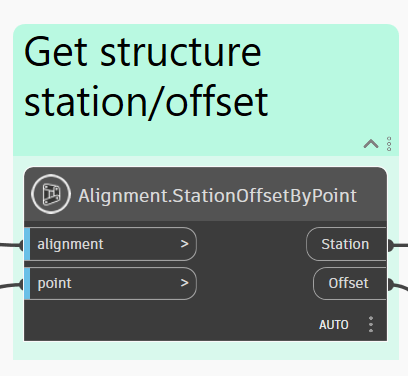

Za pomocą tych punktów ustalimy pikiety i odsunięcia konstrukcji względem wybranej linii trasowania.

Filtrowanie i sortowanie

Tutaj zaczyna się robić trochę trudniej. Na tym etapie mamy dużą listę wszystkich konstrukcji na określonej warstwie i wybraliśmy linię trasowania, wzdłuż której mają być sortowane. Problem w tym, że na liście mogą znajdować się konstrukcje, których nazw nie chcemy zmieniać. Mogą one na przykład nie być częścią interesującego nas segmentu.

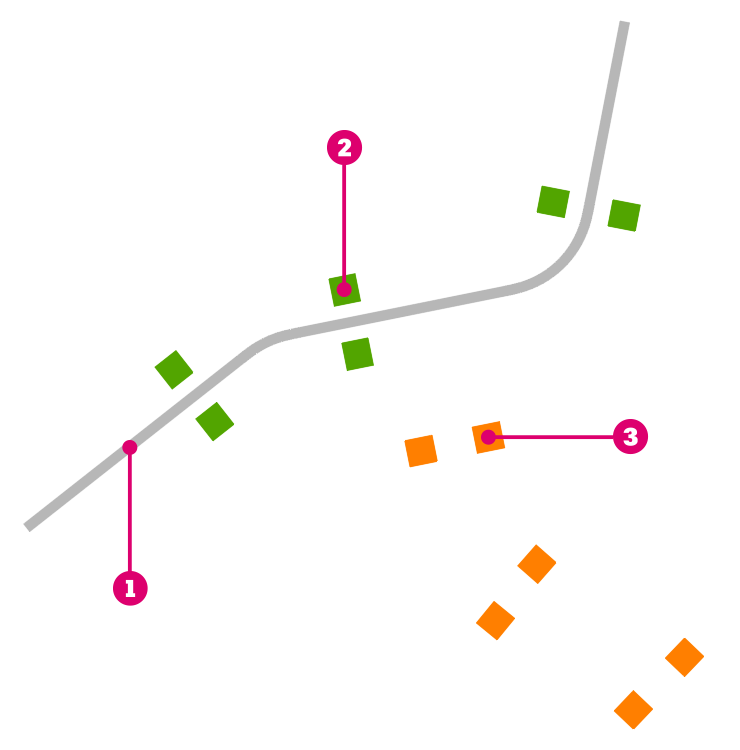

  1. Wybrana linia trasowania

  2. Konstrukcje, których nazwy chcemy zmienić

  3. Konstrukcje, które powinny zostać pominięte

Dlatego musimy przefiltrować listę konstrukcji, aby nie uwzględniać tych, które mają odsunięcie od linii trasowania większe niż określone. Najlepiej zrobić to za pomocą węzła List.FilterByBoolMask. Po przefiltrowaniu listy konstrukcji użyjemy węzła List.SortByKey, aby posortować je według wartości pikiet.

Jeśli nie zdarzyło Ci się jeszcze pracować z listami, skorzystaj z sekcji Praca z listami.

  1. Sprawdzanie, czy odsunięcie konstrukcji jest mniejsze niż wartość progowa

  2. Zastąpienie wszelkich wartości null wartością false

  3. Filtrowanie listy konstrukcji i pikiet

  4. Sortowanie konstrukcji według pikiet

Generowanie nowych nazw

Ostatnią czynnością, którą musimy wykonać, jest utworzenie nowych nazw konstrukcji. Użyjemy formatu <alignment name>-STRC-<number>. Dodano tu jeszcze kilka węzłów, aby w razie potrzeby uzupełnić liczby o dodatkowe zera (np. „01” zamiast „1”).

Zmienianie nazw konstrukcji

Wreszcie przechodzimy do zmieniania nazw konstrukcji.

Wynik

Oto przykład uruchomienia wykresu za pomocą Odtwarzacza Dynamo.

Jeśli nie znasz jeszcze Odtwarzacza Dynamo Player, skorzystaj z sekcji Dynamo Player.

Bonus: wizualizowanie w dodatku Dynamo

Przydatne może być wykorzystanie podglądu tła 3D dodatku Dynamo do wizualizacji pośrednich danych wyjściowych wykresu zamiast tylko wyniku końcowego. Jednym z prostych rozwiązań jest wyświetlenie ramek ograniczających dla konstrukcji. Ponadto ten konkretny zestaw danych zawiera korytarz w dokumencie, dlatego można przenieść geometrię linii charakterystycznych korytarza do dodatku Dynamo, aby zapewnić kontekst dla lokalizacji konstrukcji w przestrzeni. Jeśli wykres zostanie użyty z zestawem danych bez żadnych korytarzy, węzły te po prostu nie wykonają żadnych działań.

Teraz możemy lepiej zrozumieć, jak działa proces filtrowania konstrukcji na podstawie odsunięć.

Pomysły

Oto kilka pomysłów na rozszerzenie możliwości tego wykresu.

Zmień nazwy konstrukcji na podstawie ich najbliższych linii trasowania, zamiast wybierać określoną linię trasowania.

Zmień nazwy rur, a nie tylko konstrukcji.

Ustaw warstwy konstrukcji na podstawie ich segmentów.

Zmiana nazw konstrukcji sieci rurociągów w kolejności opartej na pikietażu linii trasowania.

Misja wykonana!

🎯
🎉
139KB
Utilities_RenameStructures.dyn
6MB
Utilities_RenameStructures.dwg

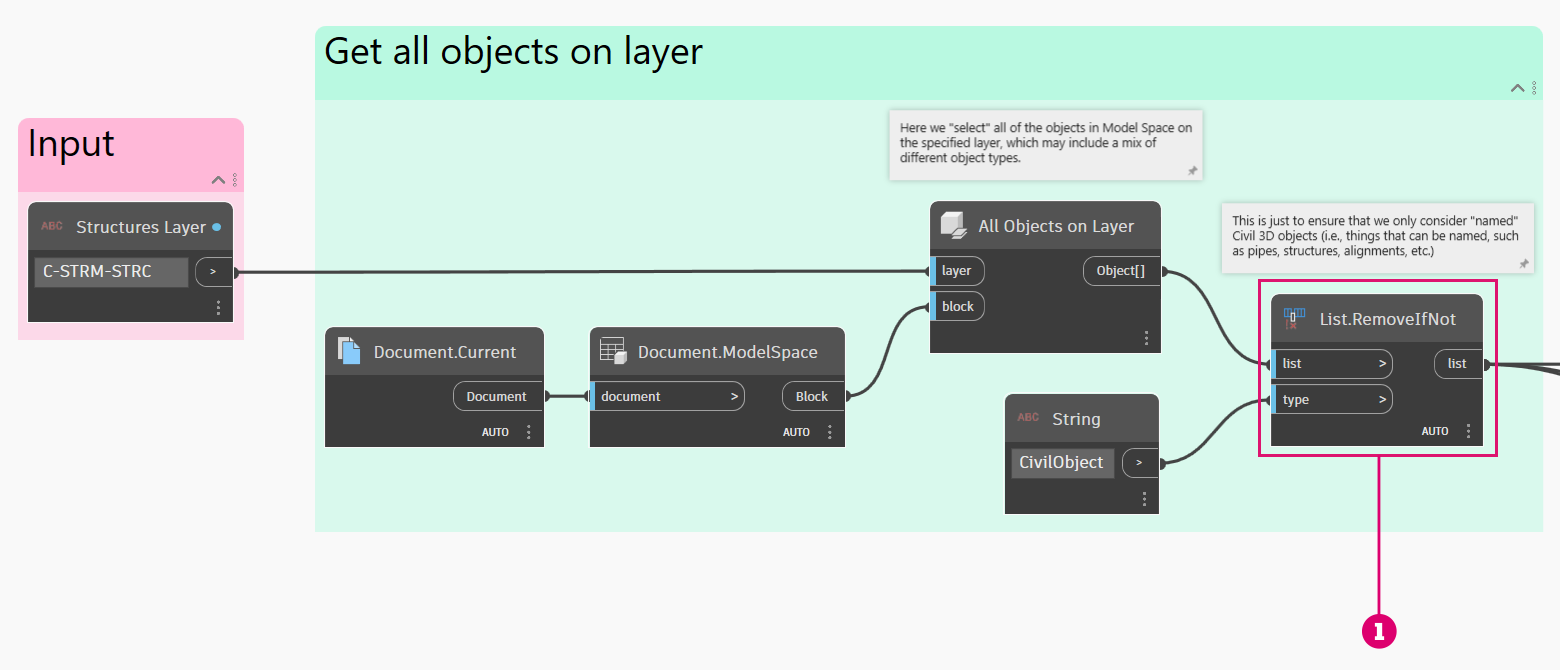

Wybieranie konstrukcji na danej warstwie

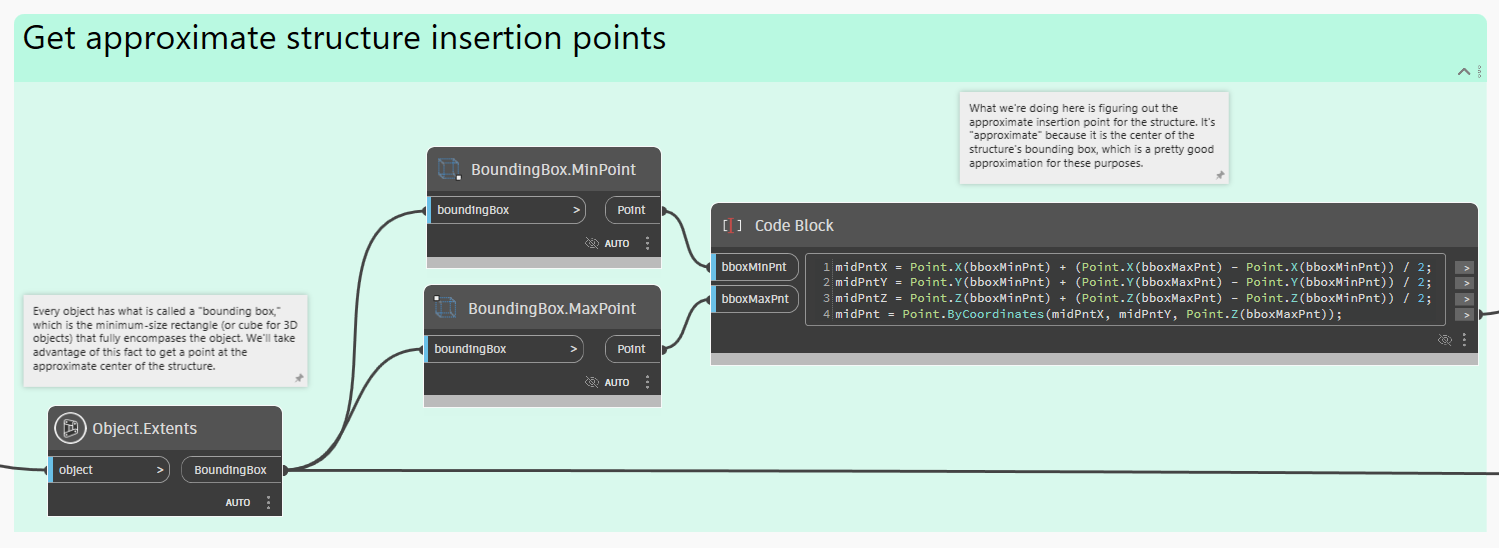

Ustalanie przybliżonych punktów wstawiania poszczególnych konstrukcji za pomocą ramek ograniczających
Filtrowanie i sortowanie konstrukcji

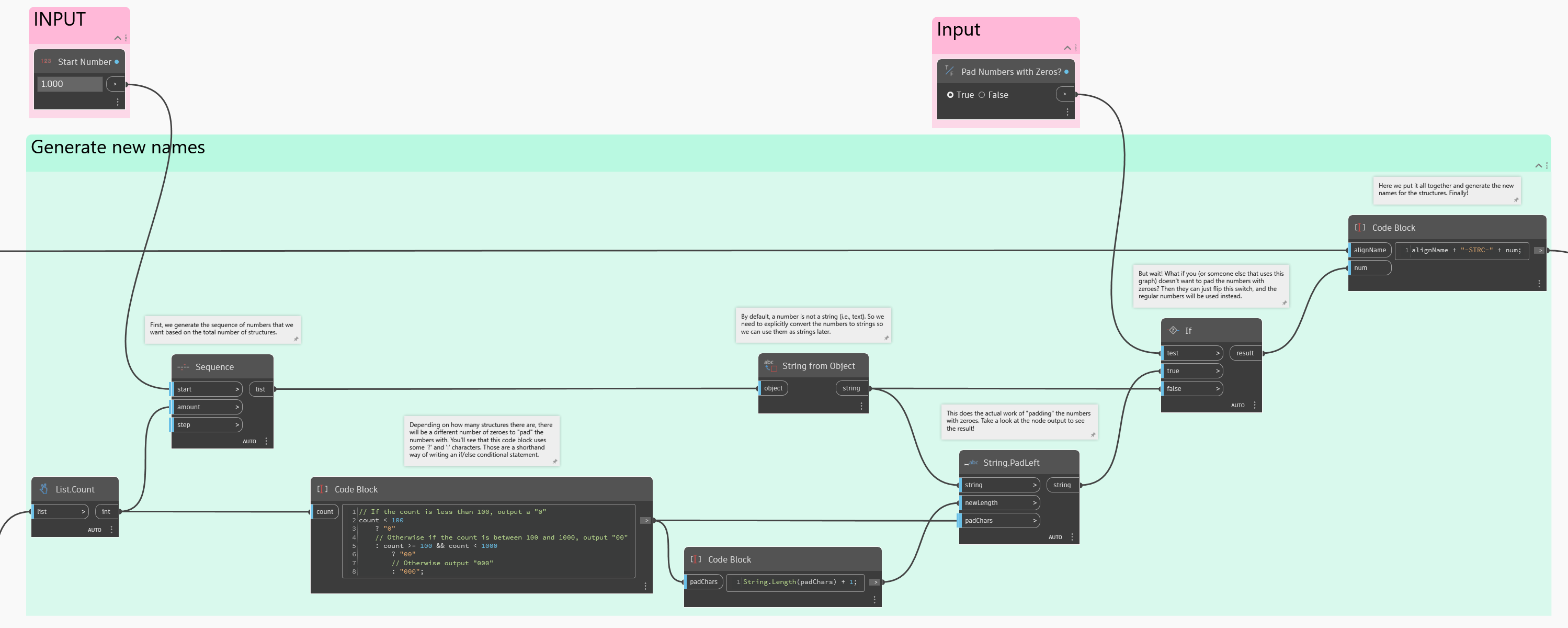

Generowanie nowych nazw konstrukcji

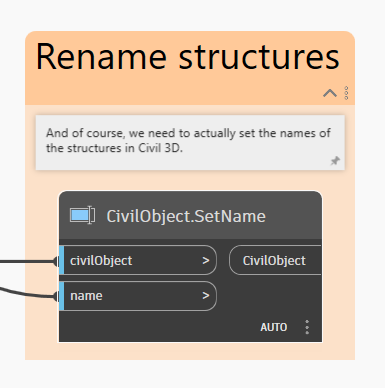

Ustawianie nazw konstrukcji

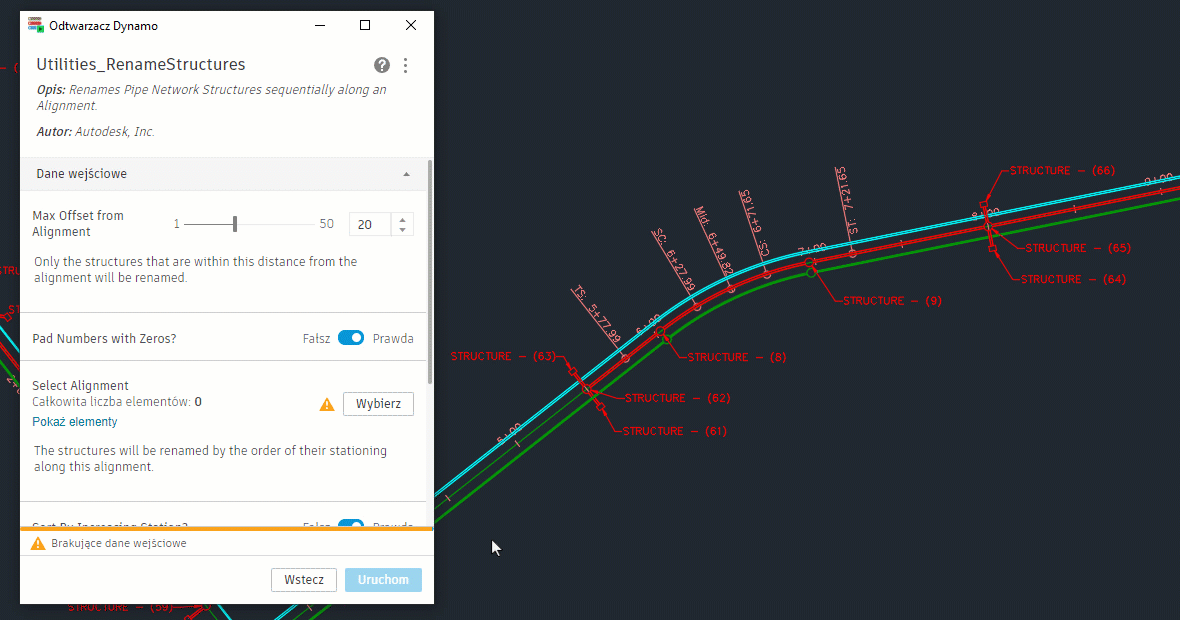

Uruchamianie wykresu za pomocą Odtwarzacza Dynamo i wyświetlanie wyników w programie Civil 3D

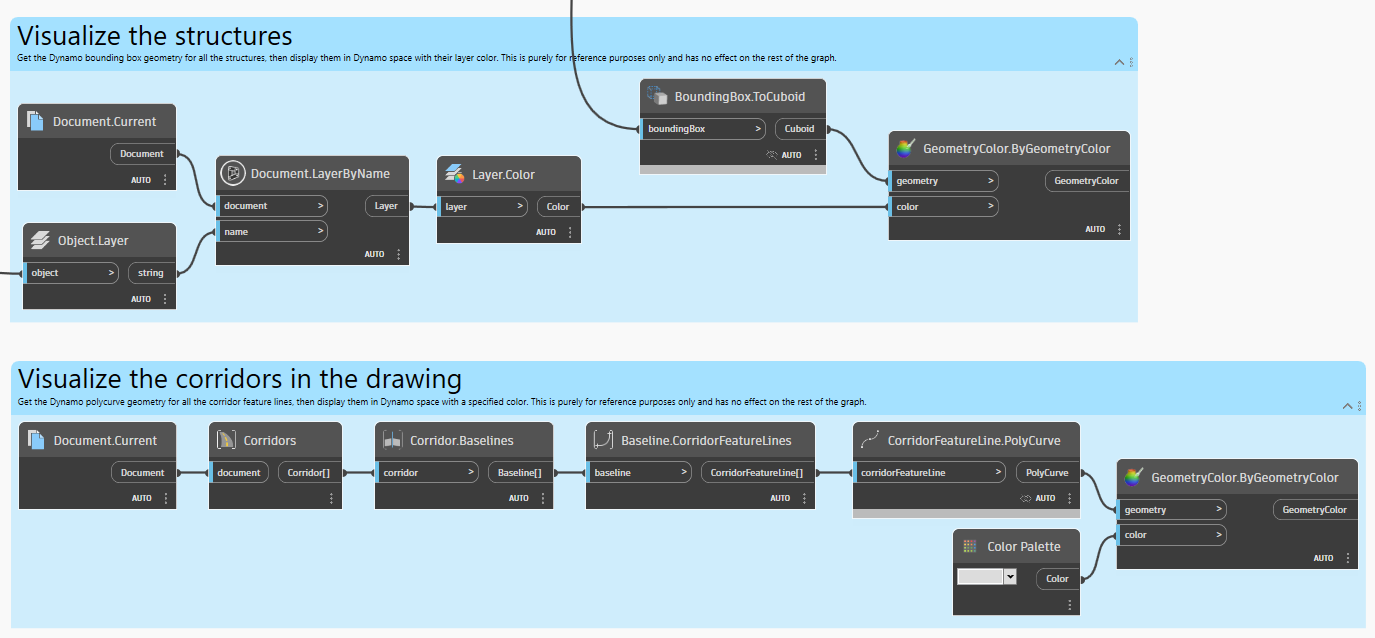

Wizualizowanie geometrii konstrukcji i linii charakterystycznych korytarza

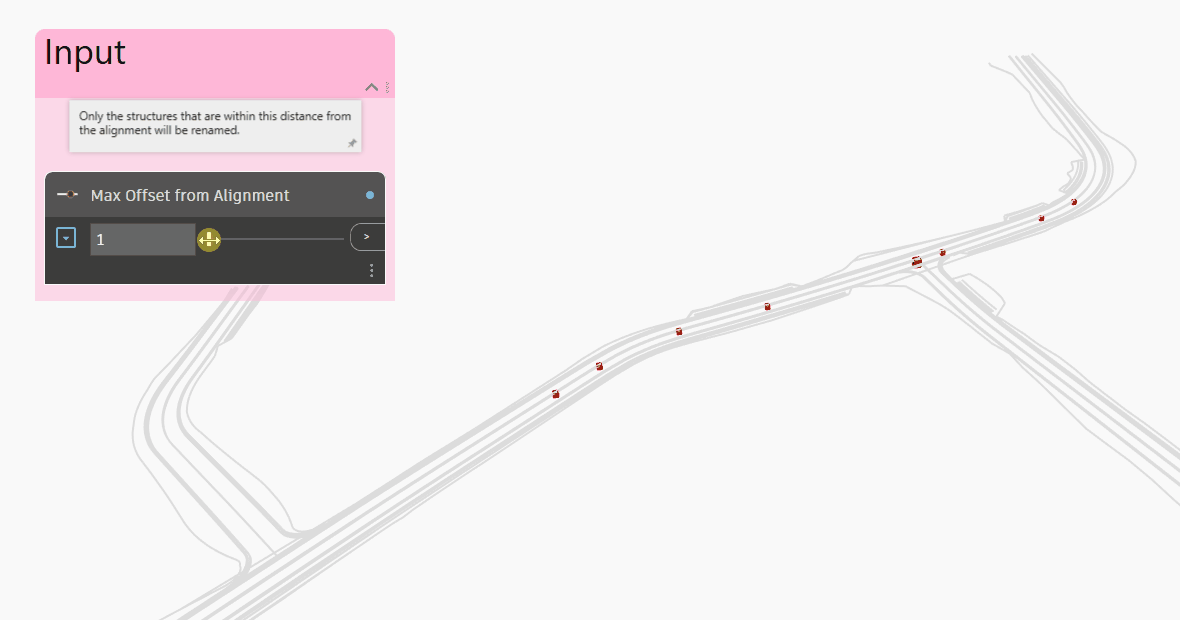

Dostosowywanie wartości progowej odsunięcia linii trasowania i wizualizowanie odpowiednich konstrukcji w dodatku Dynamo
