Analiza przypadku pakietu — zestaw Mesh Toolkit

PreviousPakiet — wprowadzenieNextOpracowywanie pakietu

Last updated 2 months ago

Zestaw Dynamo Mesh Toolkit zawiera narzędzia do importowania siatek z zewnętrznych formatów plików, tworzenia siatki z obiektów geometrii Dynamo oraz ręcznego tworzenia siatek na podstawie wierzchołków i indeksów. Ta biblioteka zawiera również narzędzia do modyfikowania siatek, naprawiania siatek i wyodrębniania warstw poziomych do użycia w produkcji.

Zestaw narzędzi Dynamo Mesh Toolkit jest częścią nieustających badań firmy Autodesk nad siatką, więc w nadchodzących latach będzie się rozwijać. Należy spodziewać się częstego dodawania do zestawu nowych metod. Zachęcamy też do kierowania do zespołu Dynamo komentarzy, informacji o błędach i sugestii dotyczących nowych funkcji.

Siatki a bryły

Instalowanie zestawu Mesh Toolkit

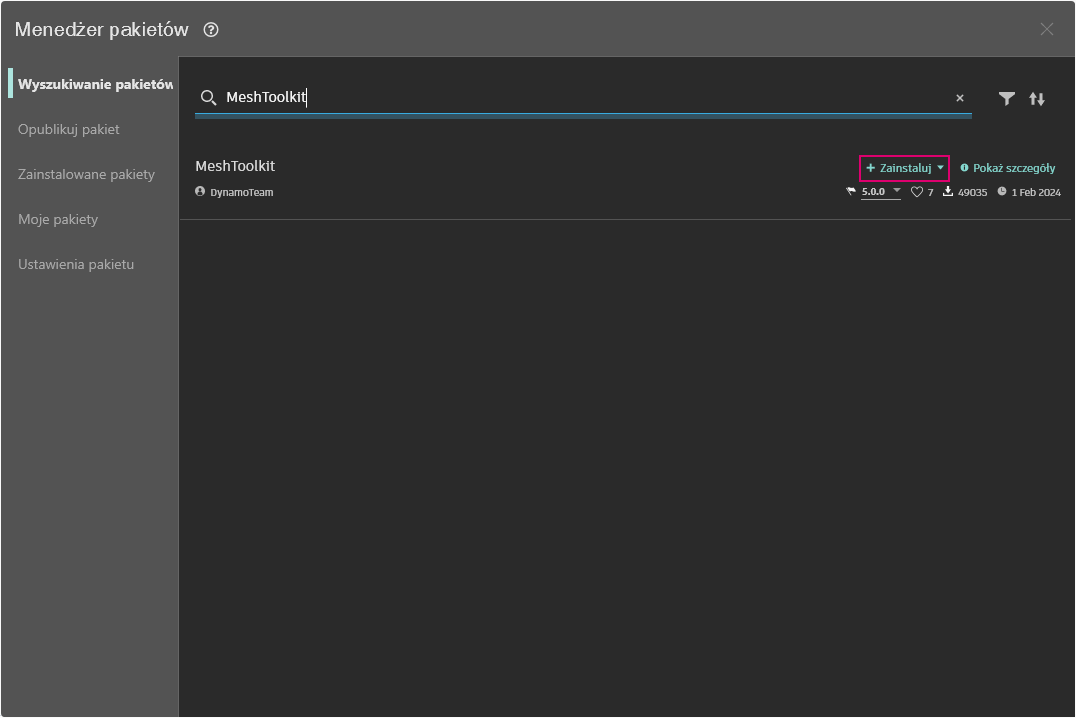

W dodatku Dynamo na górnym pasku menu przejdź do obszaru Pakiety > Menedżer pakietów. W polu wyszukiwania wpisz „MeshToolkit” (jedno słowo). Kliknij przycisk Zainstaluj i zaakceptuj potwierdzenia, aby rozpocząć pobieranie. To wystarczy.

Ćwiczenie: przecinająca się siatka

Pobierz plik przykładowy, klikając poniższe łącze.

Pełna lista plików przykładowych znajduje się w załączniku.

W tym przykładzie przyjrzymy się węzłowi Intersect w zestawie Mesh Toolkit. Zaimportujemy siatkę i przetniemy ją szeregiem płaszczyzn wejściowych, aby utworzyć warstwy. Jest to punkt wyjścia do przygotowania modelu do produkcji na przecinarce laserowej, wodnej lub frezarce CNC.

Rozpocznij od otwarcia pliku Mesh-Toolkit_Intersect-Mesh.dyn w dodatku Dynamo.

  1. File Path: odszukaj plik siatki do zaimportowania (stanford_bunny_tri.obj). Obsługiwane typy plików to .mix i .obj

  2. Mesh.ImportFile: połącz ścieżkę pliku w celu zaimportowania siatki.

  1. Point.ByCoordinates: utwórz punkt — będzie to środek łuku.

  2. Arc.ByCenterPointRadiusAngle: utwórz łuk wokół punktu. Ta krzywa zostanie użyta do rozmieszczenia szeregu płaszczyzn. __ Znajdują się tu następujące ustawienia: __ radius: 40, startAngle: -90, endAngle:0

Utwórz szereg płaszczyzn zorientowanych wzdłuż łuku.

  1. Code Block: utwórz 25 liczb z zakresu od 0 do 1.

  2. Curve.PointAtParameter: połącz łuk z wejściem „curve” i wyjście węzła Code Block z wejściem „param”, aby wyodrębnić szereg punktów wzdłuż krzywej.

  3. Curve.TangentAtParameter: połącz te same wejścia co w poprzednim węźle.

  4. Plane.ByOriginNormal: połącz punkty z wejściem „origin” i wektory z wejściem „normal”, aby utworzyć szereg płaszczyzn w każdym punkcie.

Następnie użyjemy tych płaszczyzn do przecięcia siatki.

  1. Mesh.Intersect: utwórz przecięcie płaszczyzn z zaimportowaną siatką, tworząc szereg konturów polikrzywej. Kliknij prawym przyciskiem myszy węzeł i ustaw skratowanie na najdłuższe

  2. PolyCurve.Curves: rozbij polikrzywe na zakrzywione fragmenty.

  3. Curve.EndPoint: wyodrębnij punkty końcowe każdej krzywej.

  4. NurbsCurve.ByPoints: użyj punktów do utworzenia krzywej NURBS. Użyj węzła Boolean ustawionego na True, aby zamknąć krzywe.

Przed kontynuowaniem wyłącz podgląd niektórych węzłów, takich jak Mesh.ImportFile, Curve.EndPoint, Plane.ByOriginNormal i Arc.ByCenterPointRadiusAngle, aby lepiej uwidocznić wynik.

  1. Surface.ByPatch: utwórz ścieżki powierzchni dla każdego konturu, aby utworzyć „warstwy” siatki.

Dodaj drugi zestaw warstw, aby uzyskać efekt wafla.

Można zauważyć, że operacje przecięcia są dla siatki wykonywane szybciej niż dla porównywalnej bryły. Procesy robocze, takie jak ten przedstawiony w tym ćwiczeniu, dobrze nadają się do stosowania siatek.

W poniższym ćwiczeniu przedstawiono niektóre podstawowe operacje na siatce przeprowadzane za pomocą zestawu Mesh Toolkit. W tym ćwiczeniu przetniemy siatkę serią płaszczyzn, co w przypadku używania brył może być kosztowne z punktu widzenia obliczeń. W przeciwieństwie do bryły siatka ma stałą „rozdzielczość” i nie jest zdefiniowana matematycznie, lecz topologicznie. Tę rozdzielczość można zdefiniować na podstawie bieżącego zadania. Aby uzyskać więcej informacji na temat relacji między siatką a bryłami, zapoznaj się z rozdziałem tego przewodnika Primer. Bardziej dogłębną analizę zestawu Mesh Toolkit można znaleźć na . Przejdźmy do pakietu w ćwiczeniu poniżej.

Geometria w projektowaniu obliczeniowym
stronie wiki dodatku Dynamo
