# Obwiednia prześwitu

<figure><img src="https://2069116583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FT8P36P8hlroW5MOSGuXc%2Fuploads%2Fgit-blob-08eb8cd428425a923af595cea18442b7936ffbdf%2FRail_ClearanceEnvelope_Player.gif?alt=media" alt=""><figcaption></figcaption></figure>

Opracowywanie obwiedni kinematycznych do weryfikacji prześwitu jest ważną częścią projektów kolejowych. Za pomocą dodatku Dynamo można generować bryły dla obwiedni, zamiast tworzyć złożone podzespoły korytarzy i zarządzać nimi w celu wykonania tego zadania.

## Cel

> :dart: Wygenerowanie za pomocą bloku profilu pojazdu brył 3D obwiedni prześwitu wzdłuż korytarza.

## Kluczowe pojęcia

> * Praca z liniami charakterystycznymi korytarza
> * Przekształcanie geometrii między układami współrzędnych
> * Tworzenie brył przez wyciągnięcie
> * Kontrolowanie zachowania węzłów za pomocą ustawień skratowania

## Zgodność wersji

{% hint style="success" %}
Ten wykres będzie działać w programie **Civil 3D 2020** i w nowszych wersjach.
{% endhint %}

## Zestaw danych

Najpierw pobierz pliki przykładów poniżej, a następnie otwórz plik DWG i wykres dodatku Dynamo.

{% file src="<https://2069116583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FT8P36P8hlroW5MOSGuXc%2Fuploads%2Fgit-blob-222654e8840c6bbf40f05df443b418d04c4edbd7%2FRail_ClearanceEnvelope.dyn?alt=media>" %}

{% file src="<https://2069116583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FT8P36P8hlroW5MOSGuXc%2Fuploads%2Fgit-blob-555200ae7db1ec786f8084e35bd0a17f3fbdc8dc%2FRail_ClearanceEnvelope.dwg?alt=media>" %}

## Rozwiązanie

Poniżej przedstawiono przegląd logiki na tym wykresie.

> 1. Pobieranie linii charakterystycznych z określonej linii bazowej korytarza
> 2. Generowanie układów współrzędnych wzdłuż linii charakterystycznej korytarza w żądanych odstępach
> 3. Przekształcanie geometrii bloku profilu do układów współrzędnych
> 4. Wyciąganie bryły między profilami
> 5. Tworzenie brył w programie Civil 3D

Zacznijmy!

### Pobieranie danych korytarza

Pierwszym krokiem jest pobranie danych korytarza. Wybierzemy model korytarza na podstawie jego nazwy, pobierzemy określoną linię bazową w korytarzu, a następnie pobierzemy linię charakterystyczną w linii bazowej na podstawie kodu punktu.

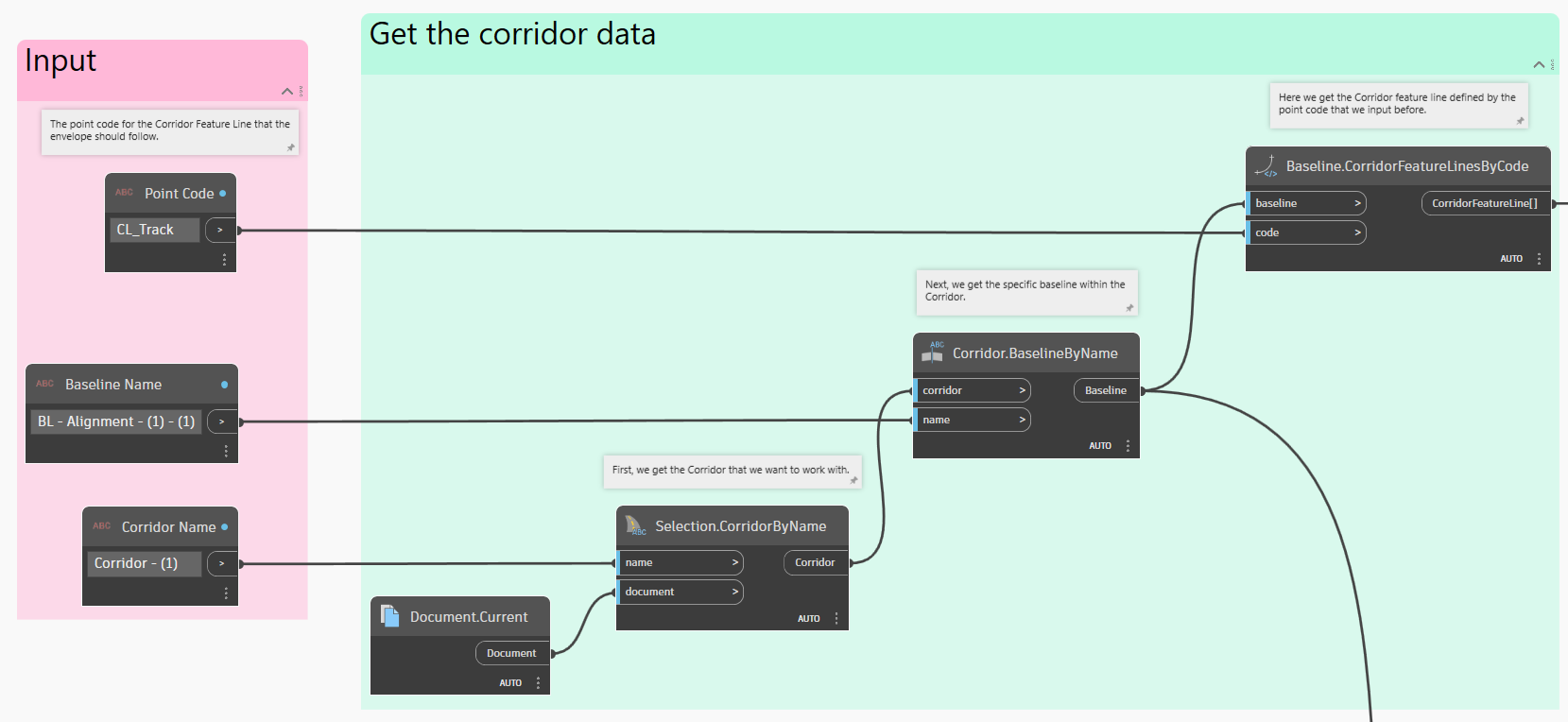

<figure><img src="https://2069116583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FT8P36P8hlroW5MOSGuXc%2Fuploads%2Fgit-blob-ac149803f2fec120b34fecefe697b2cb5598c462%2FRail_ClearanceEnvelope_GetCorridorData.png?alt=media" alt=""><figcaption><p>Wybieranie korytarza, linii bazowej i linii charakterystycznej</p></figcaption></figure>

### Generowanie układów współrzędnych

Teraz wygenerujemy **układy współrzędnych** wzdłuż linii charakterystycznych korytarza między daną pikietą początkową a końcową. Te układy współrzędnych zostaną użyte do wyrównania geometrii bloku profilu pojazdu względem korytarza.

{% hint style="info" %}
Jeśli pierwszy raz masz do czynienia z układami współrzędnych, skorzystaj z sekcji [2-vectors](https://primer2.dynamobim.org/pl/5_essential_nodes_and_concepts/5-2_geometry-for-computational-design/2-vectors "mention").
{% endhint %}

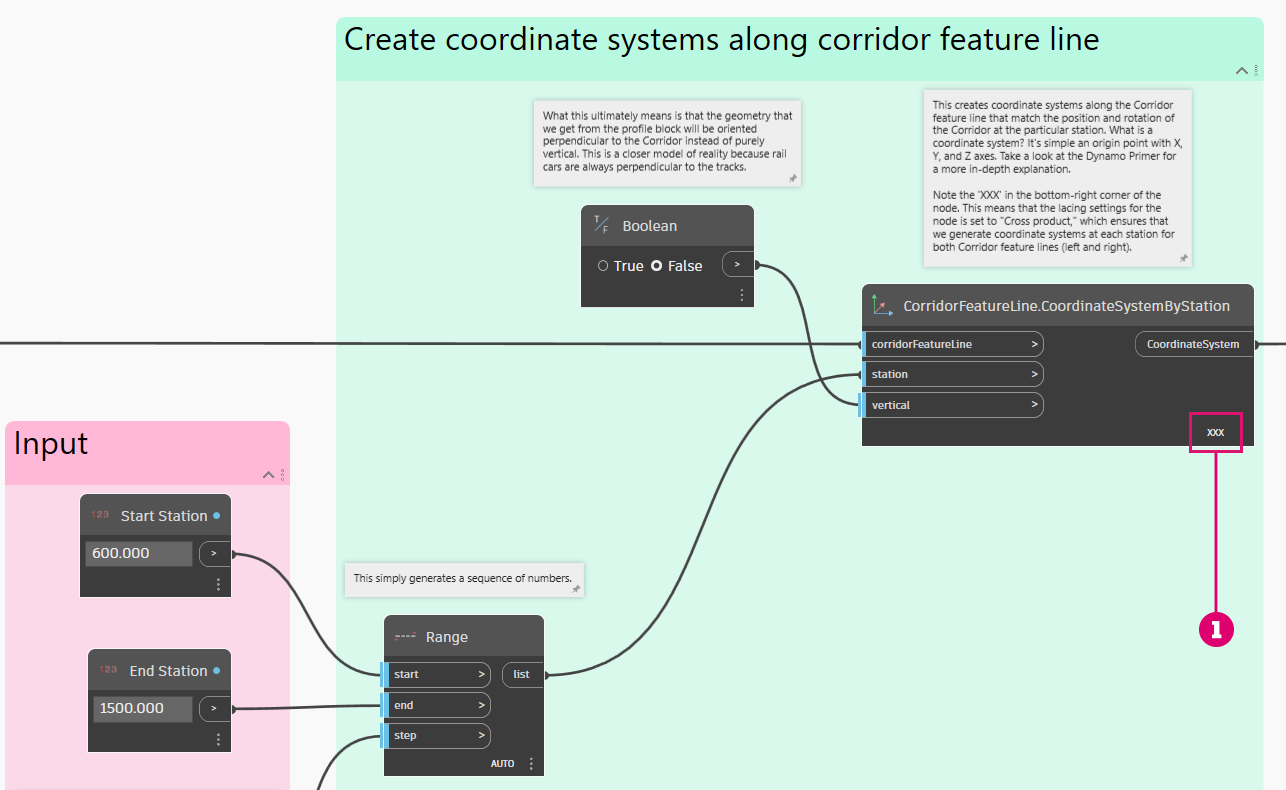

<figure><img src="https://2069116583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FT8P36P8hlroW5MOSGuXc%2Fuploads%2Fgit-blob-f005dd000c839530bb8e664b761d858a45c2ebe9%2FRail_ClearanceEnvelope_CreateCoordinateSystems.png?alt=media" alt=""><figcaption><p>Pobieranie układów współrzędnych wzdłuż linii charakterystycznych korytarza</p></figcaption></figure>

> 1. Zwróć uwagę na małą pozycję **XXX** w prawym dolnym rogu węzła. Oznacza to, że ustawienia skratowania węzła skonfigurowano jako *Iloczyn wektorowy*, co jest niezbędne do generowania układów współrzędnych przy tych samych wartościach pikiet dla obu linii charakterystycznych.

{% hint style="info" %}
Jeśli pierwszy raz masz do czynienia ze skratowaniem węzłów, skorzystaj z sekcji [1-whats-a-list](https://primer2.dynamobim.org/pl/5_essential_nodes_and_concepts/5-4_designing-with-lists/1-whats-a-list "mention").
{% endhint %}

### Przekształcanie geometrii bloku

Teraz musimy w jakiś sposób utworzyć szyk profili pojazdów wzdłuż linii charakterystycznych. Przekształcimy geometrię z definicji bloku profilu pojazdu za pomocą węzła **Geometry.Transform**. Zwizualizowanie tej koncepcji jest trudne, więc zanim przyjrzymy się węzłom, przeanalizujmy grafikę pokazującą, co się stanie.

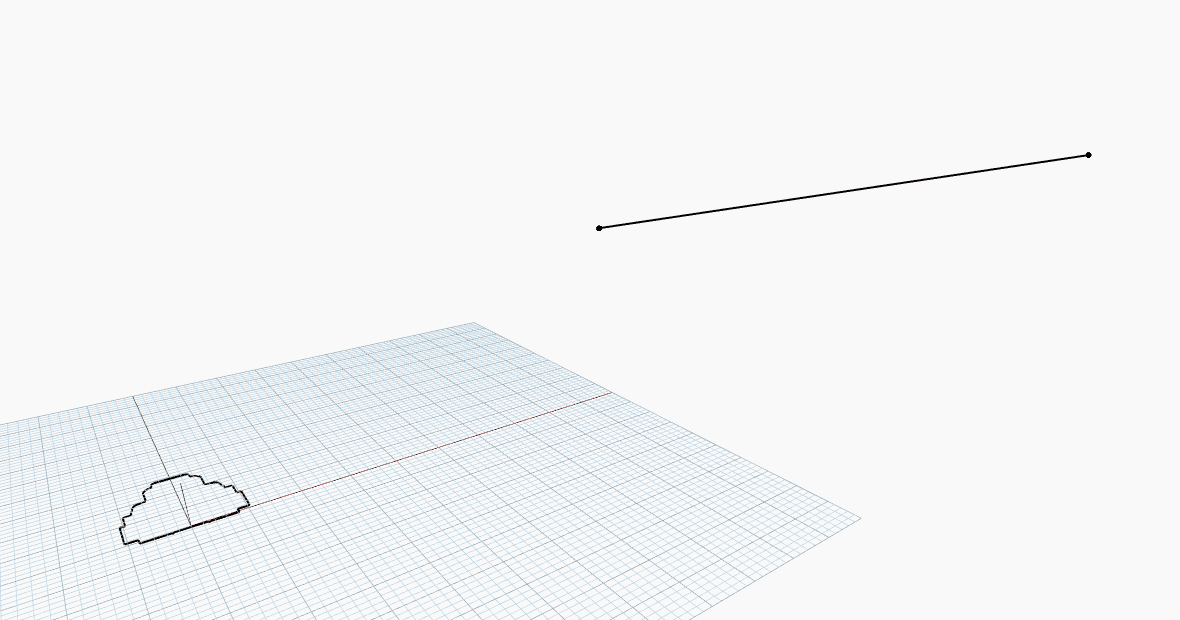

<figure><img src="https://2069116583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FT8P36P8hlroW5MOSGuXc%2Fuploads%2Fgit-blob-e303adc517b5bf2951a8d04ae1c2675b1842eb53%2FRail_ClearanceEnvelope_TransformAnimation.gif?alt=media" alt=""><figcaption><p>Wizualizacja przekształcania geometrii między układami współrzędnych.</p></figcaption></figure>

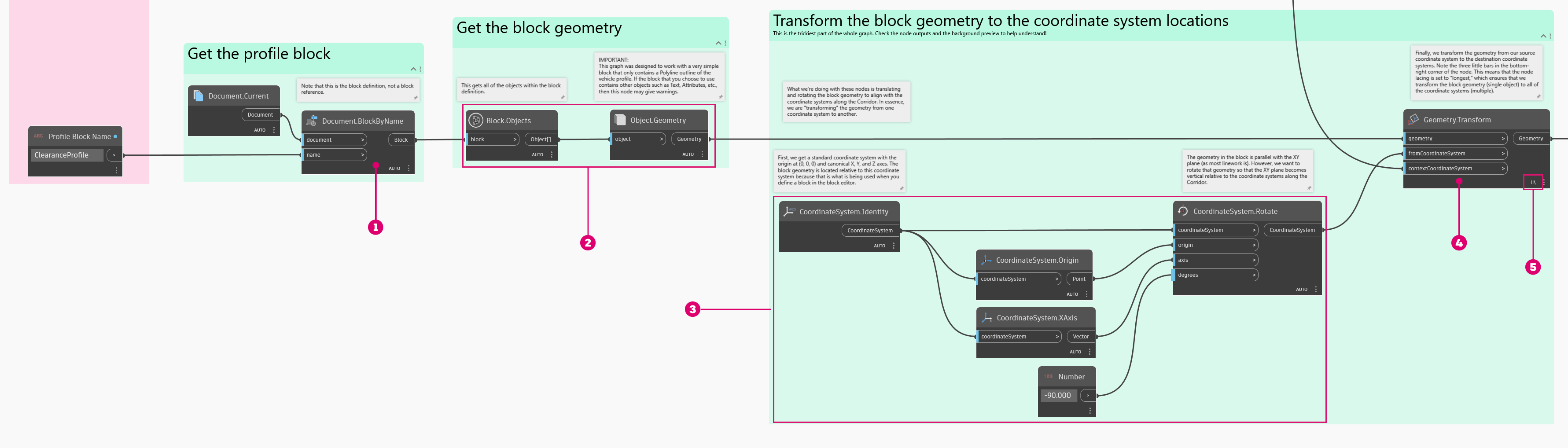

Zasadniczo pobieramy geometrię dodatku Dynamo z *pojedynczej* definicji bloku i przesuwamy/obracamy ją podczas tworzenia szyku wzdłuż linii charakterystycznej. Świetnie! Oto jak wygląda sekwencja węzłów.

<figure><img src="https://2069116583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FT8P36P8hlroW5MOSGuXc%2Fuploads%2Fgit-blob-44c2996470bb14d4a59c7a418708593d00194ab2%2FRail_ClearanceEnvelope_Transform.png?alt=media" alt=""><figcaption></figcaption></figure>

> 1. Tutaj następuje pobranie definicji bloku z dokumentu.
> 2. Te węzły pobierają geometrię dodatku Dynamo obiektów w bloku.
> 3. Te węzły zasadniczo definiują układ współrzędnych, *z którego* przekształcana jest geometria.
> 4. Ten węzeł wykonuje rzeczywistą pracę nad przekształceniem geometrii.
> 5. Zwróć uwagę na *najdłuższe* skratowanie w tym węźle.

Oto co uzyskamy w dodatku Dynamo.

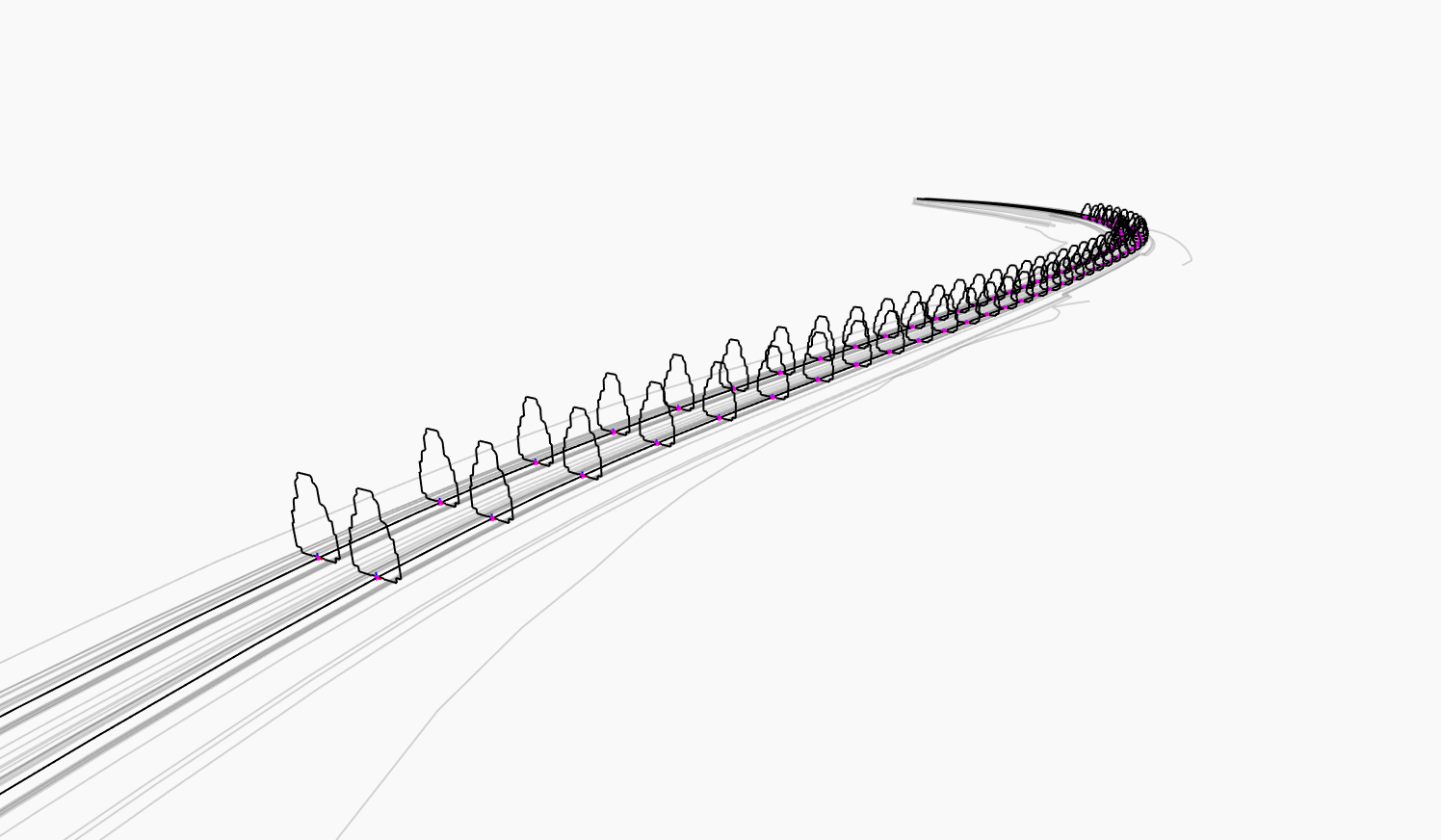

<figure><img src="https://2069116583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FT8P36P8hlroW5MOSGuXc%2Fuploads%2Fgit-blob-28cd3b3dcb9a5f88df9b5bf620e61e6b087f89d9%2FRail_ClearanceEnvelope_Dynamo_Profiles.png?alt=media" alt=""><figcaption><p>Geometria bloku profilu pojazdu po przekształceniu</p></figcaption></figure>

### Generowanie brył

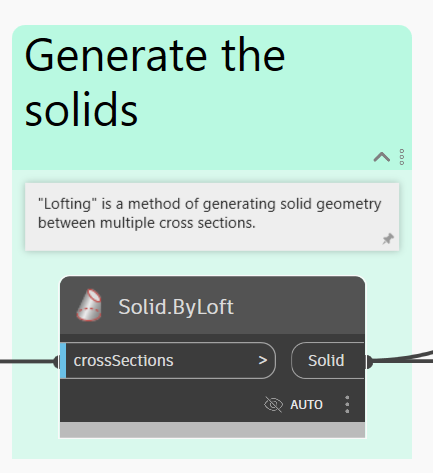

Dobra wiadomość! Najcięższą pracę mamy już za sobą. Teraz wystarczy wygenerować bryły między profilami. Można to łatwo zrobić za pomocą węzła **Solid.ByLoft**.

<figure><img src="https://2069116583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FT8P36P8hlroW5MOSGuXc%2Fuploads%2Fgit-blob-ba0723c6e309707fd12e50c89983205a4a9725be%2FRail_PlaceTies_SolidByLoft.png?alt=media" alt="" width="325"><figcaption></figcaption></figure>

Oto wynik. Pamiętaj, że są to bryły dodatku Dynamo — nadal trzeba je utworzyć w programie Civil 3D.

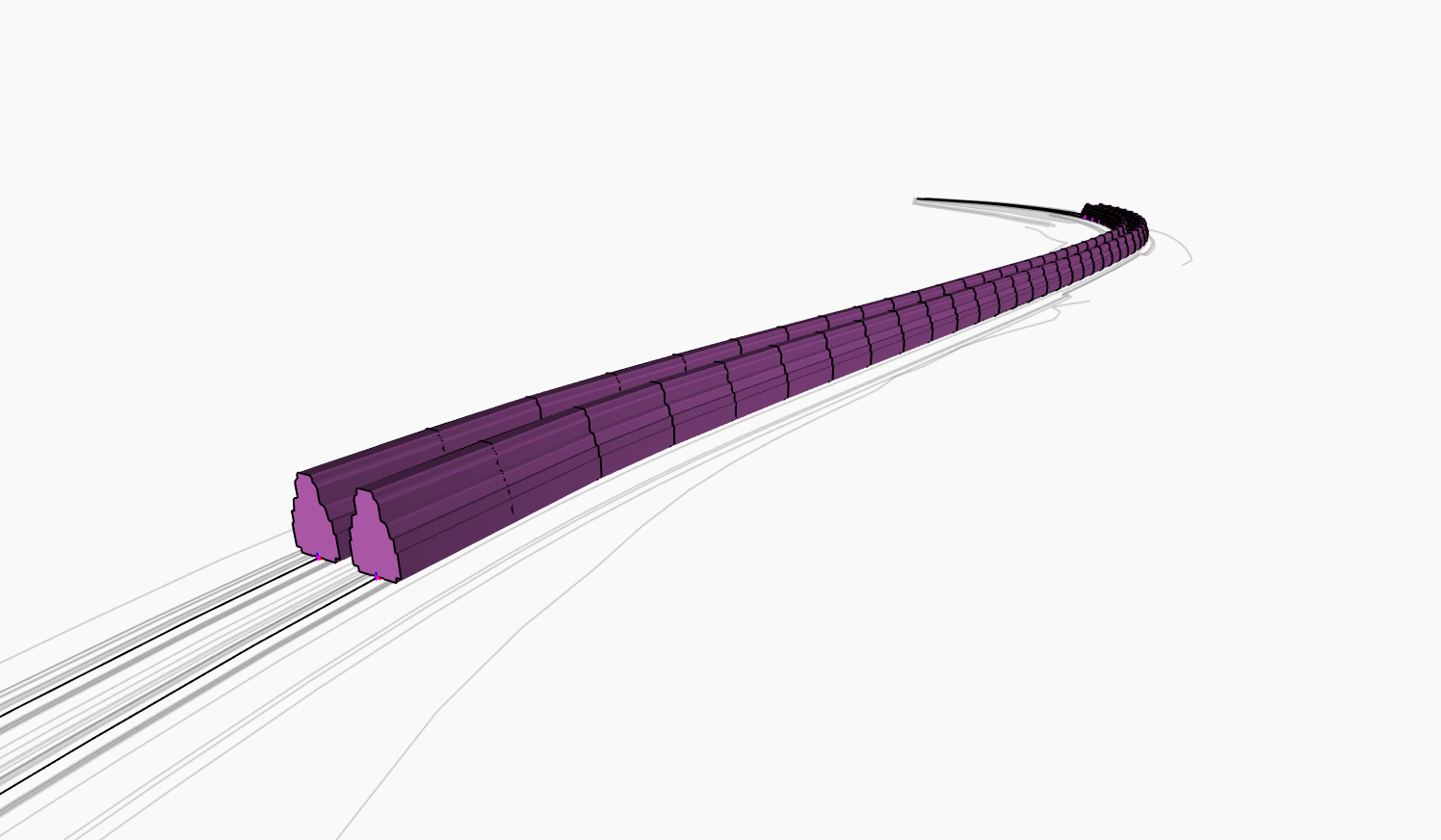

<figure><img src="https://2069116583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FT8P36P8hlroW5MOSGuXc%2Fuploads%2Fgit-blob-28e91b1c436018bf6ecb7afe18ac32f11c78da6a%2FRail_ClearanceEnvelope_Dynamo_Solids.png?alt=media" alt=""><figcaption><p>Bryły dodatku Dynamo po wyciągnięciu złożonym</p></figcaption></figure>

### Wyprowadzanie brył do programu Civil 3D

Ostatnią czynnością jest wyprowadzenie wygenerowanych brył do obszaru modelu. Nadamy im również kolor, który ułatwi ich oglądanie.

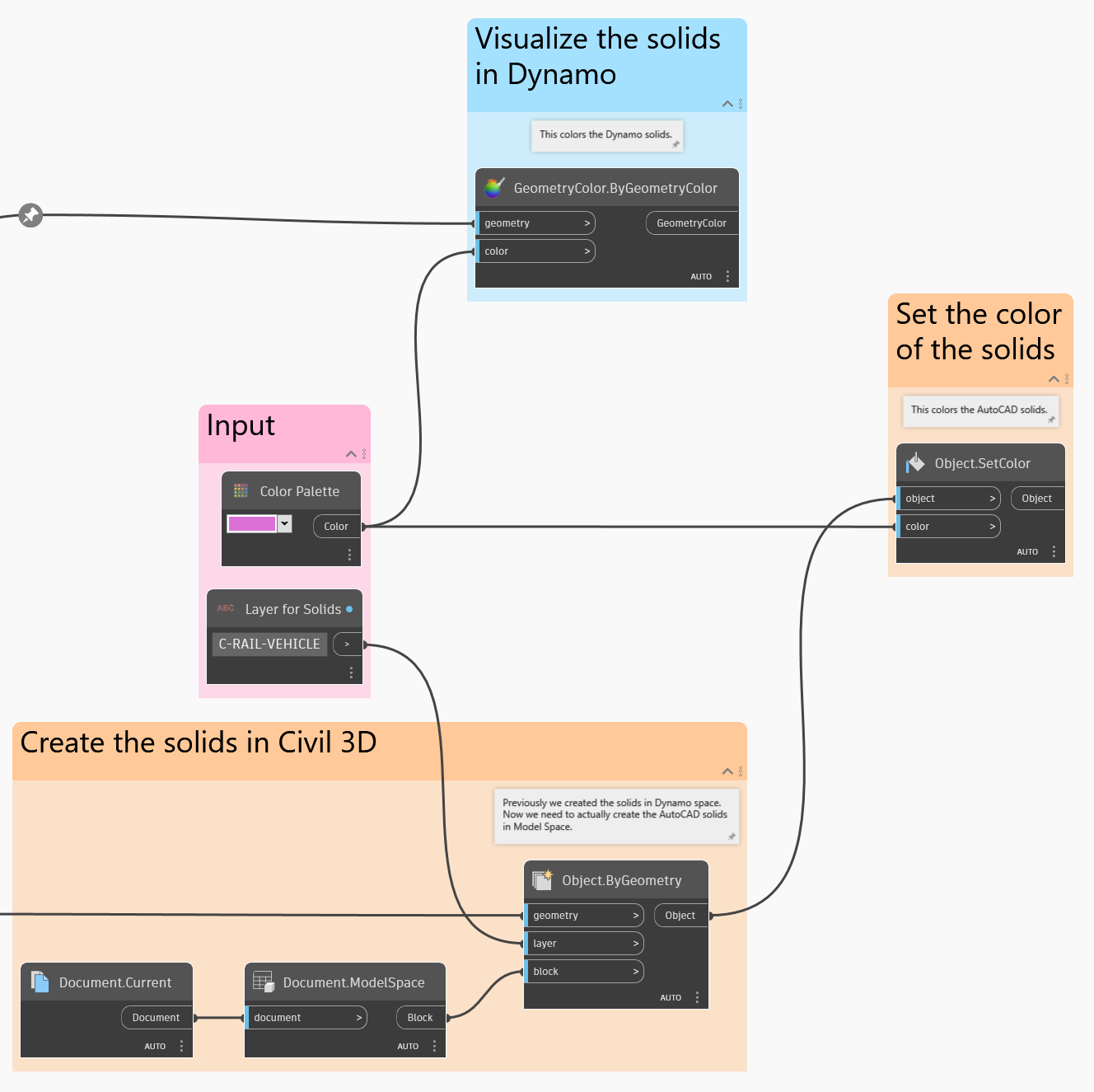

<figure><img src="https://2069116583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FT8P36P8hlroW5MOSGuXc%2Fuploads%2Fgit-blob-bf5954f60f7c14543cee49ee5d1eefcd4b9648d0%2FRail_ClearanceEnvelope_SolidsToC3D.png?alt=media" alt=""><figcaption><p>Wyprowadzanie brył do programu Civil 3D</p></figcaption></figure>

### Wynik

Oto przykład uruchomienia wykresu za pomocą **Odtwarzacza Dynamo**.

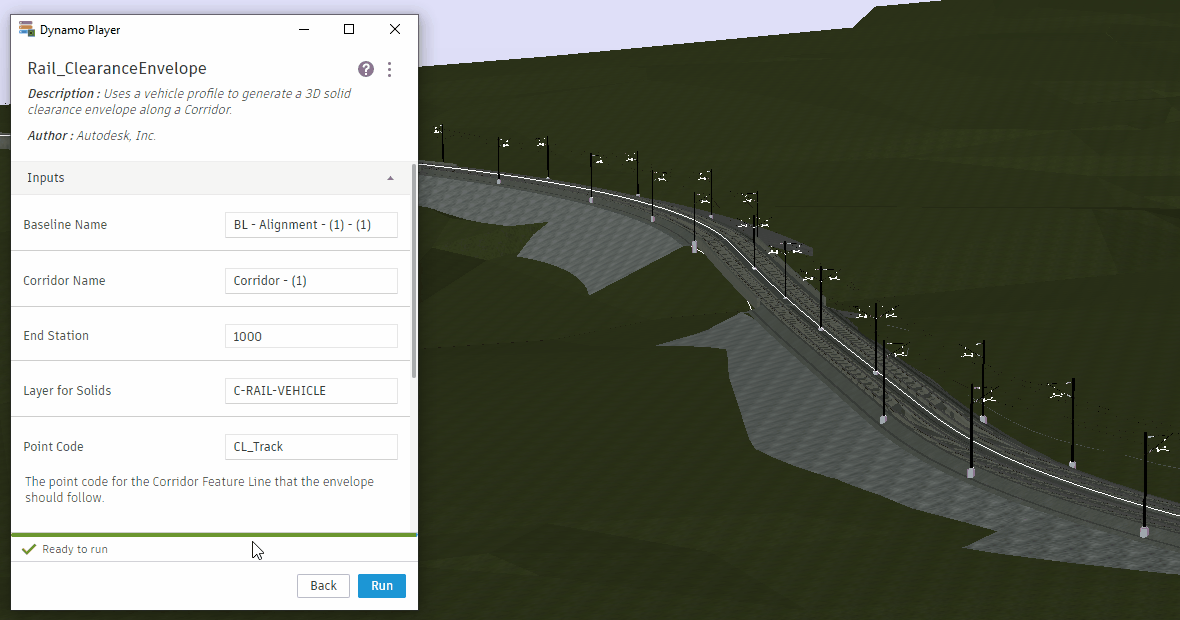

<figure><img src="https://2069116583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FT8P36P8hlroW5MOSGuXc%2Fuploads%2Fgit-blob-08eb8cd428425a923af595cea18442b7936ffbdf%2FRail_ClearanceEnvelope_Player.gif?alt=media" alt=""><figcaption><p>Uruchamianie wykresu za pomocą Odtwarzacza Dynamo i wyświetlanie wyników w programie Civil 3D</p></figcaption></figure>

{% hint style="info" %}
Jeśli nie znasz jeszcze Odtwarzacza Dynamo Player, skorzystaj z sekcji [dynamo-player](https://primer2.dynamobim.org/pl/dynamo-for-civil-3d/dynamo-player "mention").
{% endhint %}

> :tada: Misja wykonana!

## Pomysły

Oto kilka pomysłów na rozszerzenie możliwości tego wykresu.

{% hint style="info" %}
Dodaj możliwość używania **różnych zakresów pikiet** oddzielnie dla poszczególnych torów.
{% endhint %}

{% hint style="info" %}
**Podziel bryły** na mniejsze segmenty, które można analizować indywidualnie pod kątem kolizji.
{% endhint %}

{% hint style="info" %}
Sprawdź, czy bryły obwiedni **przecinają się z obiektami** i pokoloruj te, w przypadku których występują kolizje.
{% endhint %}
