  1. Dynamo for Civil 3D

Knihovna uzlů

PreviousZačínámeNextVzorové pracovní postupy

Last updated 1 month ago

Již dříve jsme uvedli, že uzly jsou základními stavebními bloky grafu aplikace Dynamo a jsou uspořádány do logických skupin v knihovně. V aplikaci Dynamo for Civil 3D jsou v knihovně dvě kategorie (neboli police), které obsahují vyhrazené uzly pro práci s objekty aplikací AutoCAD a Civil 3D, například trasy, profily, koridory, reference bloků atd. Zbytek knihovny obsahuje uzly, které jsou obecnější povahy, a jsou konzistentní mezi všemi verzemi aplikace Dynamo (například Dynamo pro aplikaci Revit, Dynamo Sandbox atd.).

Další informace o uspořádání uzlů v základní knihovně aplikace Dynamo naleznete v části Knihovna .

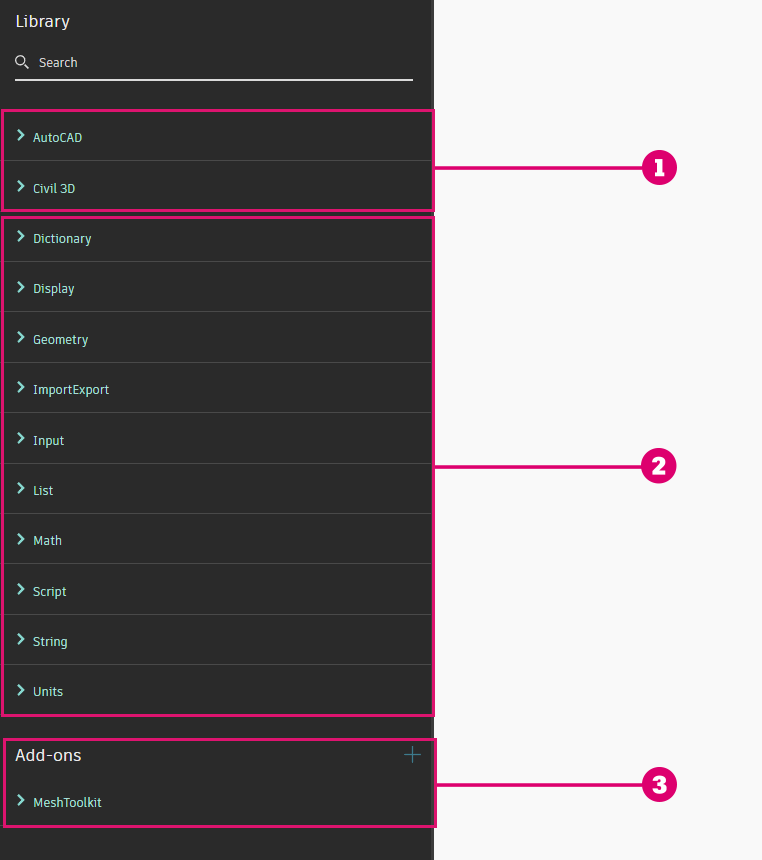

  1. Specifické uzly pro práci s objekty aplikací AutoCAD a Civil 3D

  2. Obecné uzly

  3. Uzly z balíčků třetích stran, které lze instalovat samostatně.

Použijete-li uzly, které se nacházejí v policích pro aplikace AutoCAD a Civil 3D, bude graf aplikace Dynamo fungovat pouze v aplikaci Dynamo for Civil 3D. Pokud bude graf pro aplikaci Dynamo for Civil 3D otevřen jinde (například v aplikaci Dynamo pro aplikaci Revit), tyto uzly budou označeny upozorněním a nebudou spuštěny.

Proč jsou pro aplikace AutoCAD a Civil 3D k dispozici dvě samostatné police?

Toto uspořádání odlišuje uzly pro nativní objekty aplikace AutoCAD (úsečky, křivky, reference bloků atd.) od uzlů pro objekty Civil 3D (trasy, koridory, povrchy atd.). Z technického hlediska jsou aplikace AutoCAD a Civil 3D dvě samostatné aplikace – AutoCAD je základní aplikace a aplikace Civil 3D je na ní postavena.

Hierarchie uzlů

Aby bylo možné pracovat s uzly aplikací AutoCAD a Civil 3D, je důležité plně porozumět hierarchii objektů v jednotlivých policích. Pamatujete si taxonomii z biologie? Říše, kmen, třída, řád, čeleď, rod, druh? Objekty aplikací AutoCAD a Civil 3D jsou uspořádány do kategorií podobným způsobem. Vysvětleme si to na několika příkladech.

Objekty aplikace Civil

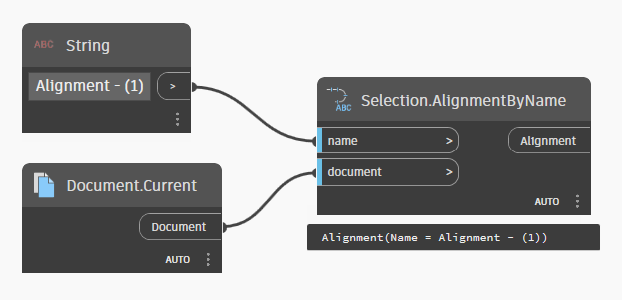

Jako příklad použijeme trasu.

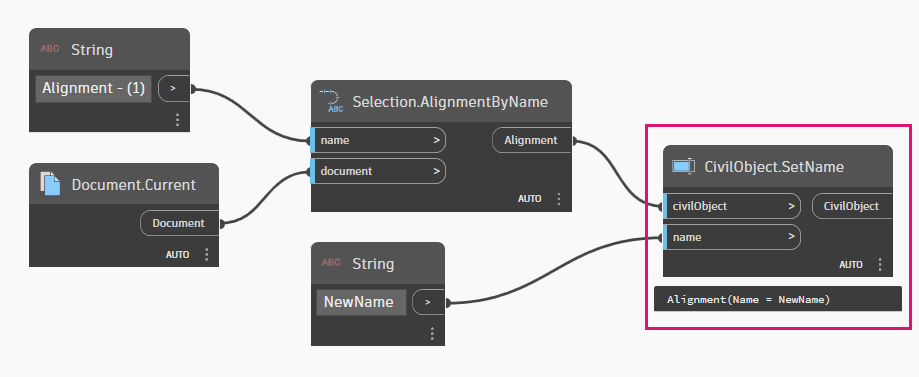

Řekněme, že vaším cílem je změnit název trasy. Dalším uzlem, který byste zde měli přidal, je uzel CivilObject.SetName.

Zpočátku se to nemusí zdát příliš intuitivní. Co je CivilObject a proč knihovna nemá uzel Alignment.SetName? Odpověď souvisí s opakovatelnou použitelností a jednoduchostí. Pokud se nad tím zamyslíte, proces změny názvu objektu aplikace Civil 3D je stejný, ať už se jedná o trasu, koridor, profil nebo něco jiného. Takže místo opakujících se uzlů, které v podstatě provádějí totéž (například Alignment.SetName, Corridor.SetName, Profile.SetName atd.), by bylo vhodné tuto funkci zabalit do jediného uzlu. Přesně to dělá uzel CivilObject.SetName!

Jiný způsob, jak o tom přemýšlet, je z hlediska vztahů. Trasa a koridor jsou oba typy objektů aplikace Civil, stejně jako jablko a hruška jsou oba typy ovoce. Uzly CivilObject se používají u všech typů objektů aplikace Civil, stejně jako můžete chtít použít jednu škrabku k loupání jablek i hrušek. Ve vaší kuchyni by byl pořádný chaos, kdybyste měli pro každý typ ovoce samostatnou škrabku! V tomto smyslu je knihovna uzlů aplikace Dynamo stejná jako vaše kuchyně.

Objekty

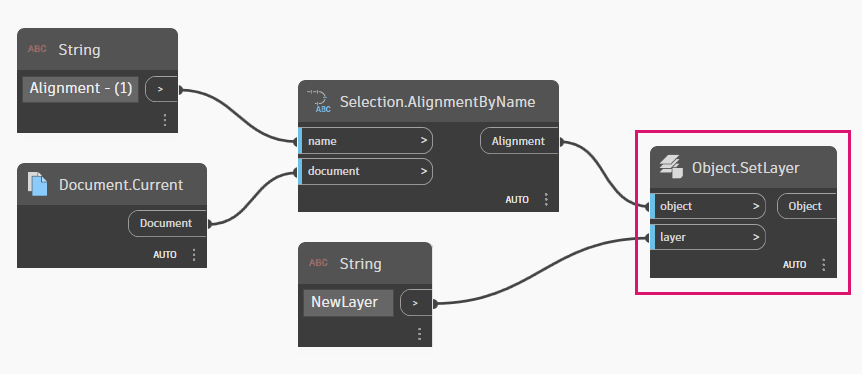

Nyní se posuneme o krok dál. Řekněme, že chcete změnit hladinu trasy. Uzel, který byste použili, je uzel Object.SetLayer.

Proč neexistuje uzel s názvem CivilObject.SetLayer? Platí zde stejné zásady opakované použitelnosti a jednoduchosti, o kterých jsme hovořili dříve. Vlastnost hladina je společná pro všechny objekty v aplikaci AutoCAD, které lze nakreslit nebo vložit, jako je úsečka, křivka, text, reference bloku atd. Objekty aplikace Civil 3D, například trasy a koridory, spadají do stejné kategorie, takže jakýkoliv uzel, který se vztahuje k objektu, lze použít také s libovolným objektem aplikace Civil.

Knihovna uzlů v aplikaci Dynamo for Civil 3D
