Správa skupin bodů

PreviousZaměřeníNextPokročilá témata

Last updated 1 month ago

Práce s body COGO a skupinami bodů v aplikaci Civil 3D je základním prvkem mnoha komplexních procesů využívajících data získaná v terénu. Aplikace Dynamo skutečně vyniká v oblasti správy dat a v tomto příkladu si ukážeme jeden z případů možného použití.

Cíl

Klíčové koncepty

  • Práce se seznamy

  • Seskupení podobných objektů pomocí uzlu List.GroupByKey

  • Zobrazení vlastního výstupu v Přehrávači skriptů Dynamo

Kompatibilita verzí

Tento graf bude funkční v aplikaci Civil 3D 2020 a vyšších verzích.

Datová sada

Začněte stažením níže uvedených vzorových souborů a poté otevřete soubor DWG a graf aplikace Dynamo.

Řešení

Zde je uveden přehled logiky tohoto grafu.

  1. Získejte všechny body COGO v dokumentu.

  2. Seskupte body COGO podle popisu.

  3. Vytvořte skupiny bodů.

  4. Odešlete souhrn do Přehrávače skriptů Dynamo.

Pojďme na to!

Získání bodů COGO

V prvním kroku získáme všechny skupiny bodů v dokumentu a potom všechny body COGO v každé skupině. Tím získáme vnořený seznam neboli „seznam seznamů“, se kterým se nám bude později lépe pracovat, pokud vše sloučíme do jediného seznamu pomocí uzlu List.Flatten.

Pokud se seznamy pracujete poprvé, přečtěte si část Práce se seznamy .

Seskupení bodů podle popisu

Nyní, když máme všechny body COGO, je třeba je rozdělit do skupin podle jejich popisů. Přesně to dělá uzel List.GroupByKey. V podstatě seskupuje všechny položky, které sdílejí stejný klíč.

Vytvořte skupiny bodů.

To nejtěžší je za námi! Posledním krokem je vytvoření nových skupin bodů aplikace Civil 3D ze seskupených bodů COGO.

Výstupní souhrn

Při spuštění grafu není v náhledu na pozadí v aplikaci Dynamo nic vidět, protože nepracujeme s žádnou geometrií. Takže jediný způsob, jak zjistit, zda byl graf správně proveden, je zkontrolovat prostor nástrojů nebo se podívat na náhledy výstupu uzlu. Pokud však graf spustíme pomocí Přehrávače skriptů Dynamo, můžeme získat další zpětnou vazbu o výsledcích grafu vypsáním přehledu vytvořených skupin bodů. Stačí kliknout pravým tlačítkem myši na uzel a nastavit jej na možnost Je výstup. V tomto případě zobrazíme výsledky pomocí přejmenovaného uzlu Watch.

Výsledek

Zde je příklad spuštění grafu pomocí Přehrávače skriptů Dynamo.

Pokud je pro vás Přehrávač skriptů Dynamo novinkou, přečtěte si část Přehrávač skriptů Dynamo.

Nápady

Zde je několik nápadů, jak byste mohli rozšířit možnosti tohoto grafu.

Upravte seskupení bodů tak, aby bylo založeno na úplném popisu místo hrubého popisu.

Seskupte body podle dalších předdefinovaných kategorií, které vyberete (například „Pozemní snímky“, „Vztažné body“ atd.)

Automaticky vytvořte povrchy TIN pro body v určitých skupinách.

Vytvořte skupinu bodů pro každý jedinečný popis bodu COGO.

Úkol splněn!

🎯
🎉
33KB
Survey_CreatePointGroups.dyn
1MB
Survey_CreatePointGroups.dwg

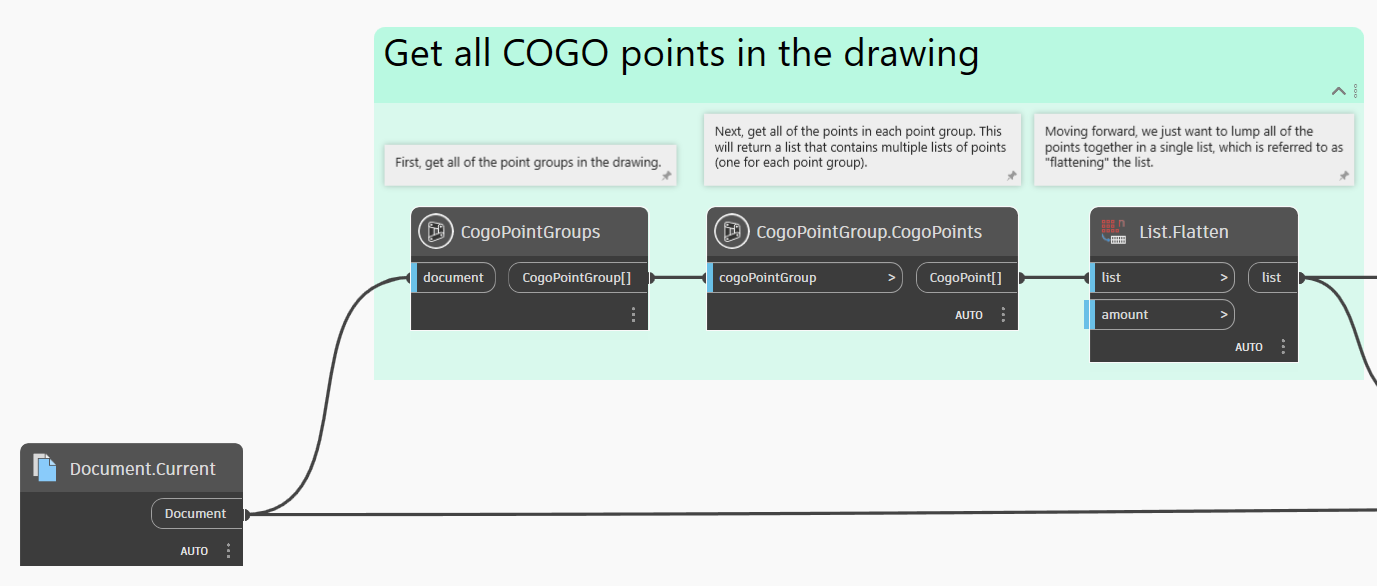

Získání všech skupin bodů a bodů COGO

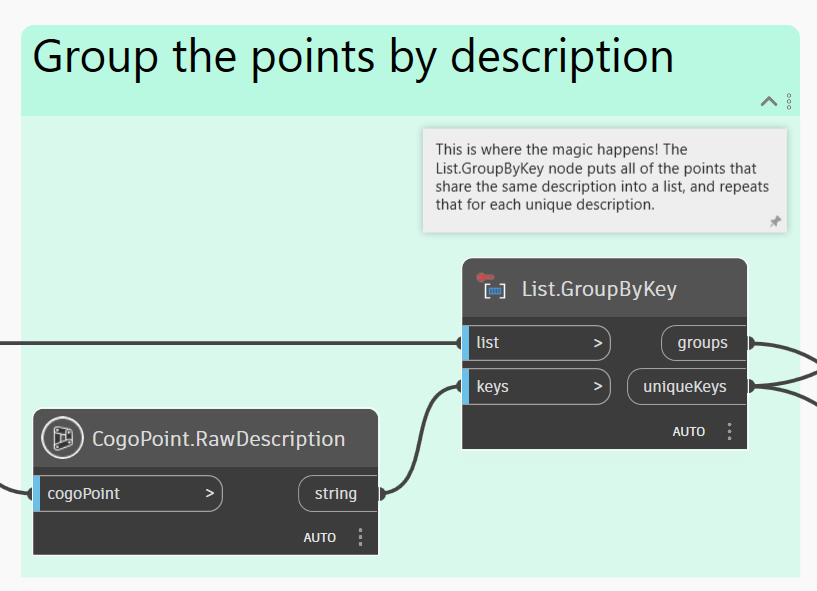

Seskupení bodů COGO podle popisu

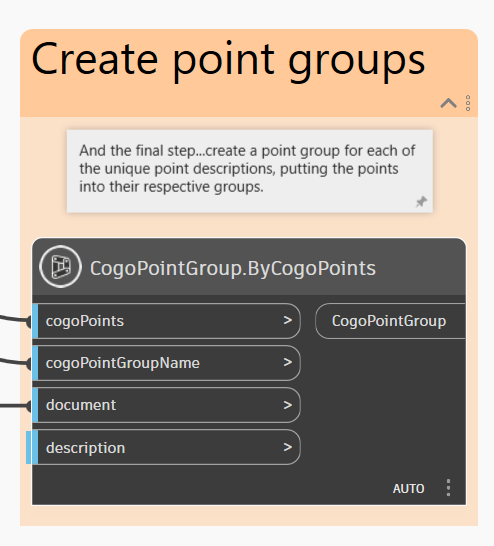

Vytvoření nové skupiny bodů

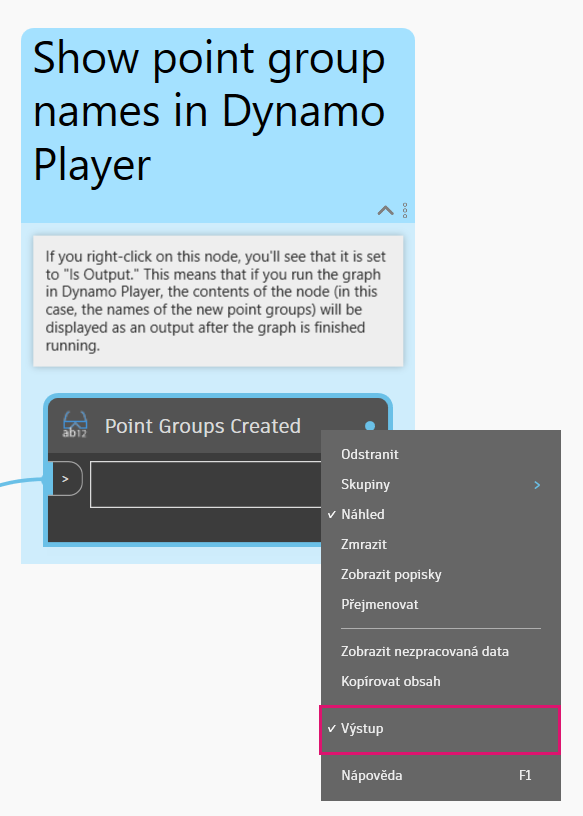

Nastavení uzlu na hodnotu Je výstup zobrazí jeho obsah ve výstupu Přehrávače skriptů Dynamo.

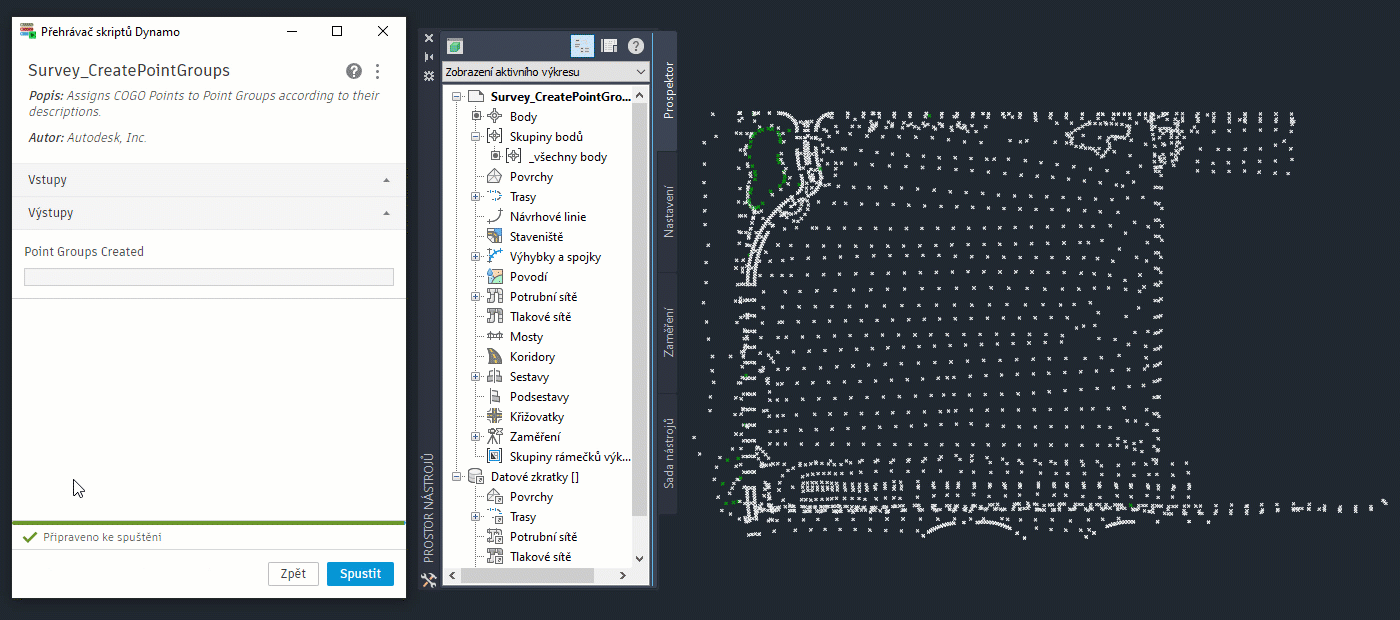

Spuštění grafu pomocí Přehrávače skriptů Dynamo a zobrazení výsledků v prostoru nástrojů
