Nachdem Sie sich einen Gesamtüberblick verschafft haben, können Sie jetzt direkt mit der Erstellung Ihres ersten Dynamo-Diagramms in Civil 3D beginnen.
Dies ist ein einfaches Beispiel zur Veranschaulichung der grundlegenden Dynamo-Funktionen. Es wird empfohlen, die Schritte in einem neuen, leeren Civil 3D-Dokument zu durchlaufen.
Als Erstes müssen Sie ein leeres Dokument in Civil 3D öffnen. Navigieren Sie in der Civil 3D-Multifunktionsleiste zur Registerkarte Verwalten, und suchen Sie die Gruppe Visuelle Programmierung.
Klicken Sie auf die Schaltfläche Dynamo. Dadurch wird Dynamo in einem separaten Fenster gestartet.
Was ist der Unterschied zwischen Dynamo und Dynamo Player?
Dynamo wird zum Erstellen und Ausführen von Diagrammen verwendet. Dynamo Player bietet eine einfache Möglichkeit zum Ausführen von Diagrammen, ohne sie in Dynamo öffnen zu müssen.
Gehen Sie zum Abschnitt Dynamo Player, wenn Sie ihn ausprobieren möchten.

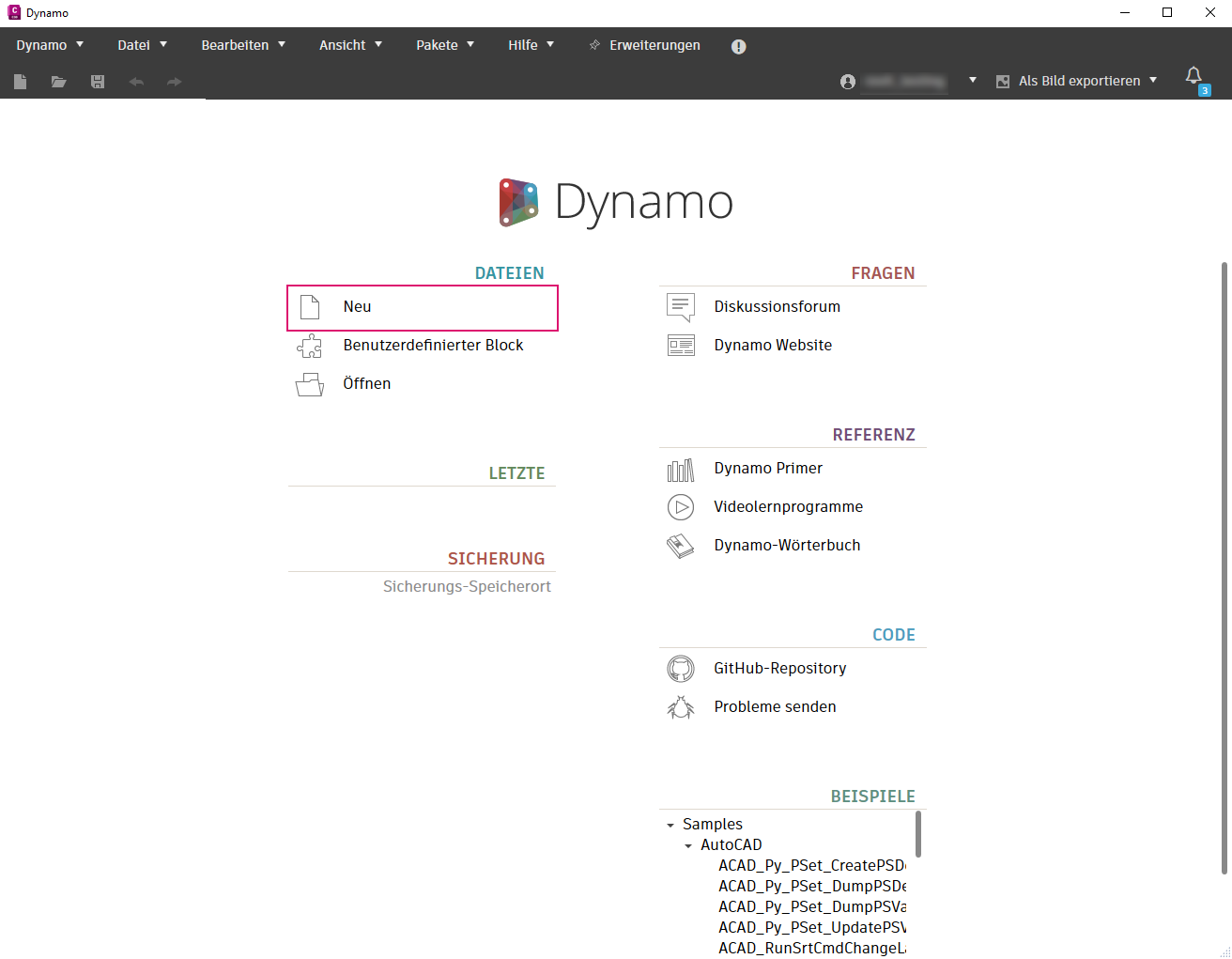

Wenn Dynamo geöffnet ist, wird der Startbildschirm angezeigt. Klicken Sie auf Neu, um einen leeren Arbeitsbereich zu öffnen.
Wie sieht es mit Beispielen aus?
Dynamo for Civil 3D enthält einige vordefinierte Diagramme, die Ihnen Ideen zur Verwendung von Dynamo liefern können. Wir empfehlen, dass Sie sich diese sowie die hier in der Einführung erwähnten Beispielarbeitsabläufe ansehen.
Sie sollten jetzt einen leeren Arbeitsbereich sehen. Erleben Sie Dynamo in Aktion! Hier ist unser Ziel:
🎯 Erstellen Sie ein Dynamo-Diagramm, das Text in den Modellbereich einfügt.
Ganz einfach, nicht wahr? Aber bevor wir beginnen, müssen wir einige Grundlagen klären.
Die wichtigsten Bausteine eines Dynamo-Diagramms werden Blöcke genannt. Ein Block ist wie ein kleiner Computer: Sie geben Daten ein, der Computer bearbeitet die Daten und gibt ein Ergebnis aus. Dynamo for Civil 3D verfügt über eine Bibliothek von Blöcken, die Sie mit Drähten verbinden können, um ein Diagramm zu erstellen, das größere und bessere Aufgaben bewältigen kann als ein einzelner Block.
Was ist, wenn ich noch nie mit Dynamo gearbeitet habe?
Einiges davon ist möglicherweise ziemlich neu für Sie. Aber keine Sorge. Diese Abschnitte helfen Ihnen.
Benutzeroberfläche Blöcke und Drähte Wichtige Blöcke und Konzepte
Erstellen wir nun unser Diagramm. Hier sehen Sie eine Liste aller benötigten Blöcke.
Sie können diese Blöcke finden, indem Sie ihre Namen in die Suchleiste in der Bibliothek eingeben, oder indem Sie mit der rechten Maustaste auf eine beliebige Stelle im Ansichtsbereich klicken und dort suchen.
Wie kann ich feststellen, welche Blöcke ich verwenden sollte und wo ich sie finde?
Blöcke in der Bibliothek werden in logische Kategorien eingeteilt, abhängig davon, welche Funktion sie haben. Eine ausführlichere Beschreibung finden Sie im Abschnitt Blockbibliothek.

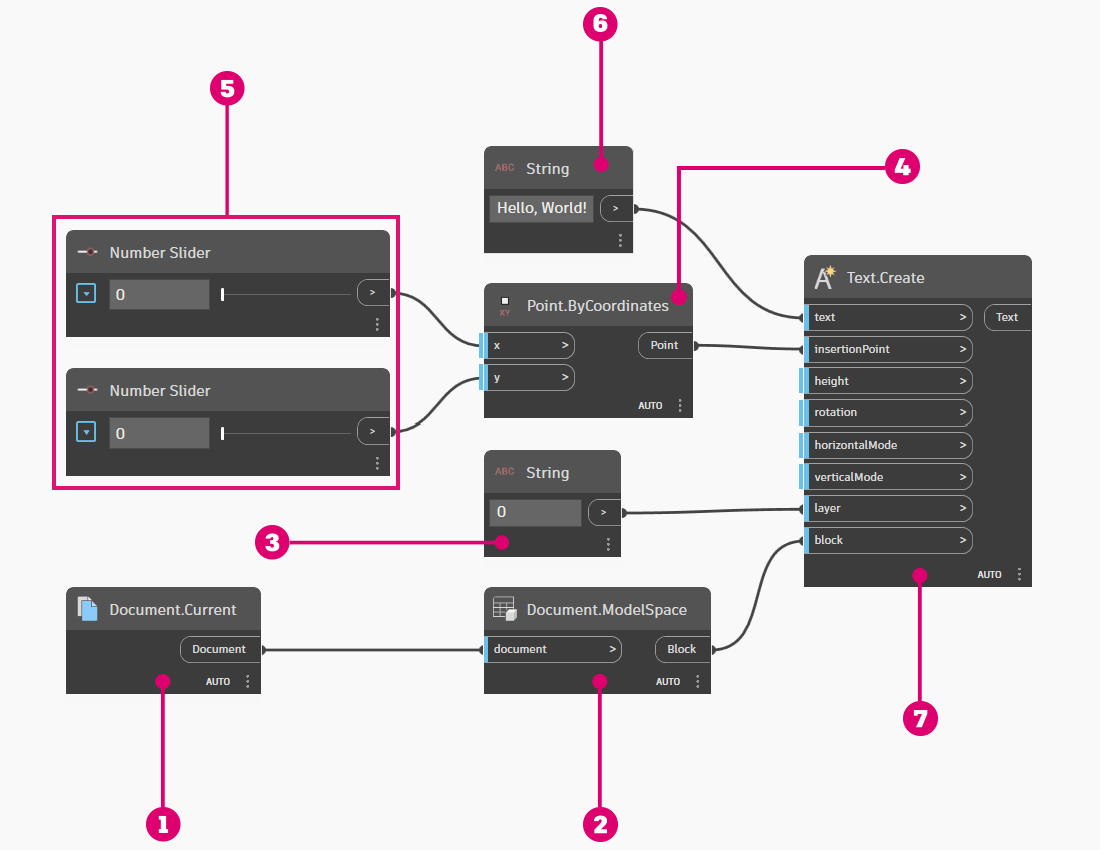

Hier sehen Sie, wie das endgültige Diagramm aussehen sollte.
Fassen wir zusammen, was wir hier erreicht haben:
Wir haben das Dokument ausgewählt, in dem wir arbeiten möchten. In diesem (und in vielen anderen Fällen) möchten wir in Civil 3D im aktiven Dokument arbeiten.
Wir haben den Zielblock definiert, in dem das Textobjekt erstellt werden soll (in diesem Fall der Modellbereich).
Wir haben mithilfe eines String-Blocks angegeben, auf welchem Layer der Text platziert werden soll.
Wir haben einen Punkt mithilfe des Point.ByCoordinates-Blocks erstellt, um die Position zu definieren, an der der Text platziert werden soll.
Wir haben die X- und Y-Koordinaten des Texteinfügepunkts mithilfe von zwei Number Slider-Blöcken definiert.
Wir haben den Inhalt des Text-Objekts mithilfe eines anderen String-Blocks definiert.
Schließlich haben wir das Text-Objekt erstellt.
Sehen wir uns nun die Ergebnisse unseres brandneuen Diagramms an.
Vergewissern Sie sich in Civil 3D, dass die Registerkarte Modell ausgewählt ist. Das neue von Dynamo erstellte Text-Objekt sollte angezeigt werden.
Wenn Sie den Text nicht sehen können, müssen Sie möglicherweise den Befehl ZOOM -> GRENZEN ausführen, um zur richtigen Stelle zu zoomen.
Ausgezeichnet. Jetzt nehmen wir einige Änderungen am Text vor.
Ändern Sie im Dynamo-Diagramm einige der Eingabewerte, z. B. die Textzeichenfolge, die Koordinaten des Einfügepunkts usw. Der Text sollte automatisch in Civil 3D aktualisiert werden. Beachten Sie auch, dass beim Trennen eines der Eingabeanschlüsse der Text entfernt wird. Wenn Sie den Anschluss wieder verbinden, wird der Text erneut erstellt.
Warum fügt Dynamo nicht bei jeder Ausführung des Diagramms ein neues Textobjekt ein?
Vorgabemäßig "merkt sich" Dynamo die erstellten Objekte. Wenn Sie die Blockeingabewerte ändern, werden die Objekte in Civil 3D aktualisiert, anstatt neue Objekte zu erstellen. Weitere Informationen zu diesem Verhalten finden Sie im Abschnitt Objektbindung.
🎉 Mission erfüllt!
In diesem Beispiel wird nur oberflächlich erläutert, was Sie mit Dynamo for Civil 3D tun können. Lesen Sie weiter, um mehr zu erfahren!
