スタートアップ

全体像について少し詳しく理解できたところで、Civil 3D で最初の Dynamo グラフを作成してみましょう。

これは、Dynamo の基本的な機能を説明することを意図した簡単な例です。新しい空の Civil 3D ドキュメントを使用して手順を実行することをお勧めします。

Dynamo を開く

最初の手順は、Civil 3D で空のドキュメントを開くことです。次に、Civil 3D リボンの [管理] タブにナビゲートし、[ビジュアルプログラミング] パネルを探します。

Dynamo ボタンをクリックすると、別のウィンドウで Dynamo が起動します。

Dynamo と Dynamo プレーヤの違いとは

Dynamo は、グラフの作成と実行に使用します。Dynamo プレーヤは、Dynamo でグラフを開くことなく簡単にグラフを実行できます。

使用してみる場合は、「Dynamo プレーヤ」セクションに進んでください。

新しいグラフを開始する

Dynamo を開くと、開始画面が表示されます。[新規] をクリックして、空のワークスペースを開きます。

サンプルについて

Dynamo for Civil 3D には、いくつかのグラフが事前に作成されています。これらのグラフを参考にして、Dynamo の使用方法に関してアイデアを発展させてください。いずれかの時点で、これらのサンプルグラフと、Primer 内のサンプルワークフローを確認することをお勧めします。

ノードを追加する

現在、空のワークスペースが表示されているはずです。Dynamo を実際に使用してみましょう。目標は次のとおりです。

とても簡単ですよね?しかし、開始する前に、いくつかの基礎事項を確認する必要があります。

Dynamo グラフの主要な構成要素は、ノードと呼ばれます。ノードは小さなマシンのようなものです。ノードにデータを入れると、そのデータに対して何らかの処理が行われ、結果が出力されます。Dynamo for Civil 3D には、ノードのライブラリが用意されています。このライブラリをワイヤで接続して、ノードが単独で実行する以上の規模と内容を実行できるグラフを形成することができます。

Dynamo を使用したことがない場合はどうすればよいですか?

見慣れないものがあるかもしれませんが、大丈夫です。次のセクションが役に立ちます。

ユーザインタフェースノードとワイヤ基本ノードと概念

では、グラフを作成しましょう。必要なすべてのノードのリストを以下に示します。

これらのノードを見つけるには、ライブラリの検索バーにノード名を入力するか、キャンバス内の任意の場所を右クリックして検索します。

使用するノードとそれらがある場所を調べる方法

ライブラリ内のノードは、動作に基づいて論理的なカテゴリにグループ化されています。詳細な説明については、ノードライブラリセクションを参照してください。

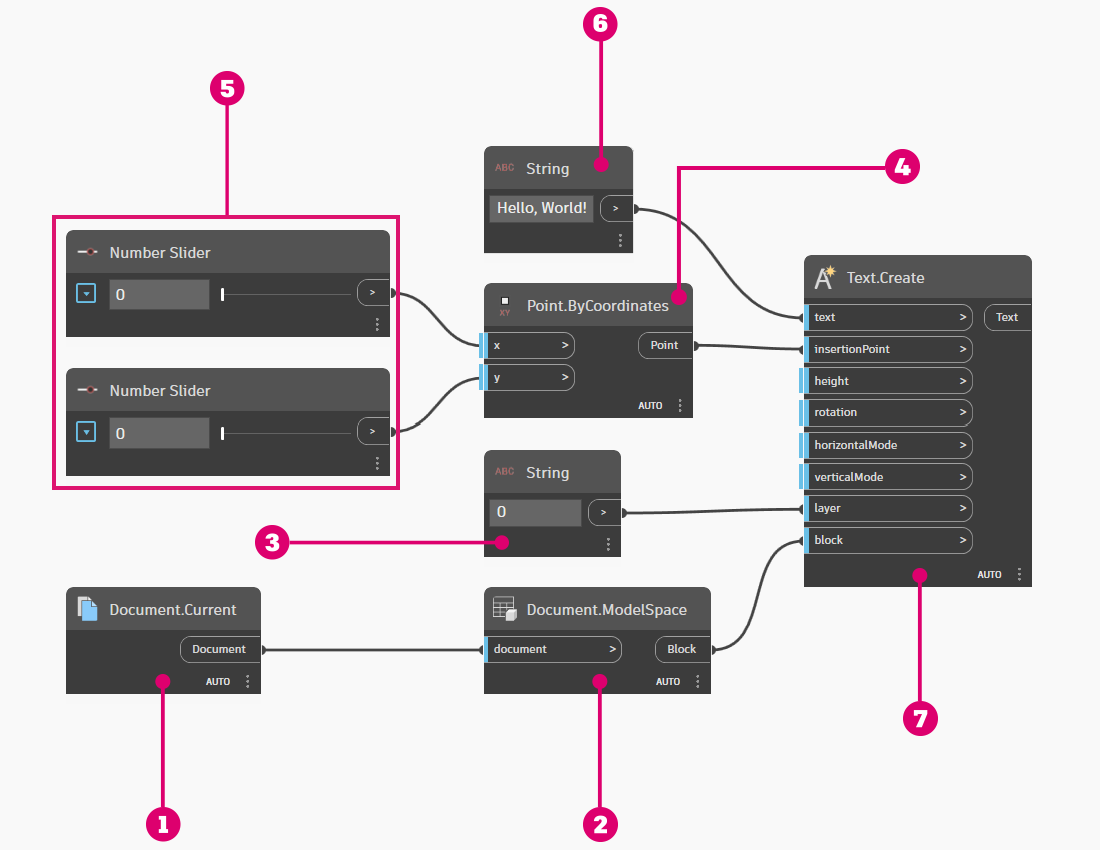

最終的なグラフは次ようになります。

ここで行った作業をまとめてみましょう。

作業するドキュメントを選択しました。この場合(多くの場合)、Civil 3D のアクティブなドキュメントで作業します。
Text オブジェクトを作成する対象のブロック(この場合はモデル空間)を定義しました。
String ノードを使用して、テキストを配置するレイヤを指定しました。
Point.ByCoordinates ノードを使用して点を作成し、テキストを配置する位置を定義しました。
2 つの Number Slider ノードを使用して、テキスト挿入位置の X 座標と Y 座標を定義しました。
別の String ノードを使用して、Text オブジェクトの内容を定義しました。
最後に、Text オブジェクトを作成しました。
