節點資源庫
我們先前提到,節點是 Dynamo 圖表的核心建置圖塊,在資源庫中被組織為邏輯群組。在 Dynamo for Civil 3D 中,資源庫中有兩個品類 (也就是層架),包含用於處理 AutoCAD 和 Civil 3D 物件 (例如定線、縱斷面、廊道、圖塊參考等) 的專用節點。資源庫的其餘部分包含本質上比較通用的節點,在所有「類型」的 Dynamo (例如,適用於 Revit 的 Dynamo、Dynamo Sandbox 等) 之間都一致。
請查看資源庫一節,進一步瞭解會如何在核心 Dynamo 資源庫中排列節點。

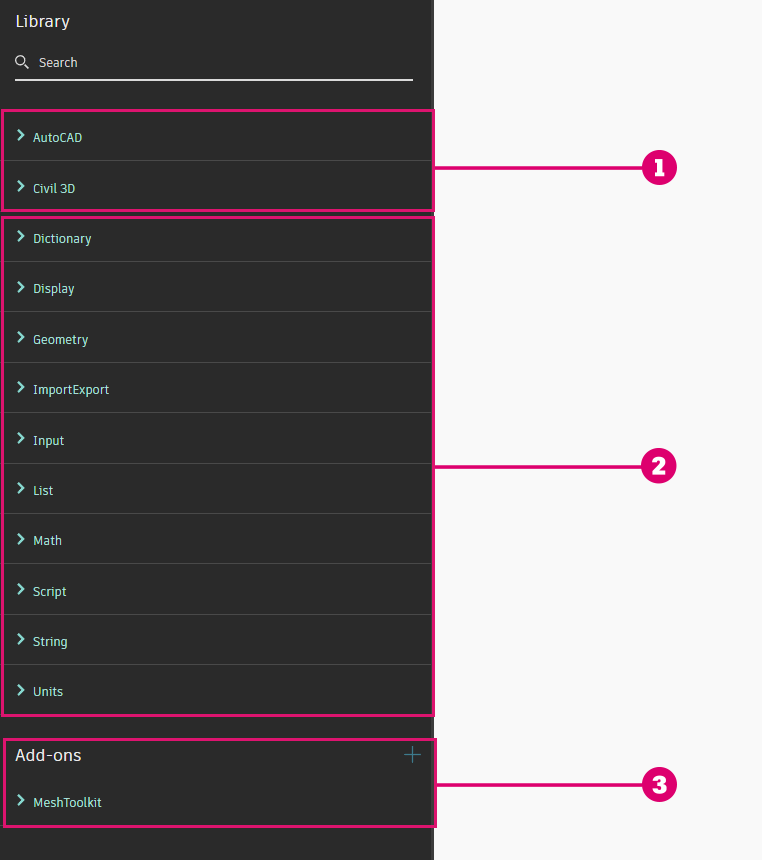

用於處理 AutoCAD 和 Civil 3D 物件的特定節點
一般用途節點
您可以單獨安裝的協力廠商套件中的節點
如果使用 AutoCAD 和 Civil 3D 層架下的節點,您的 Dynamo 圖表就只能在 Dynamo for Civil 3D 中運作。如果 Dynamo for Civil 3D 圖表在其他位置開啟 (例如在適用於 Revit 的 Dynamo 中),這些節點上會標示警告,而且不會執行。
為什麼 AutoCAD 和 Civil 3D 有兩個獨立層架?
這種排列方式是為了將原生 AutoCAD 物件 (直線、聚合線、圖塊參考等) 的節點和 Civil 3D 物件 (定線、廊道、地形等) 的節點區分開來。從技術角度來看,AutoCAD 和 Civil 3D 是兩個獨立的項目 - AutoCAD 是基礎應用程式,Civil 3D 則建置在其上。
節點階層
若要使用 AutoCAD 和 Civil 3D 節點,請務必確實瞭解每個層架內的物件階層。記得生物學的分類法嗎?界、門、綱、目、科、屬、種?AutoCAD 和 Civil 3D 物件以類似方式分類。我們來瀏覽一些範例。
Civil 物件

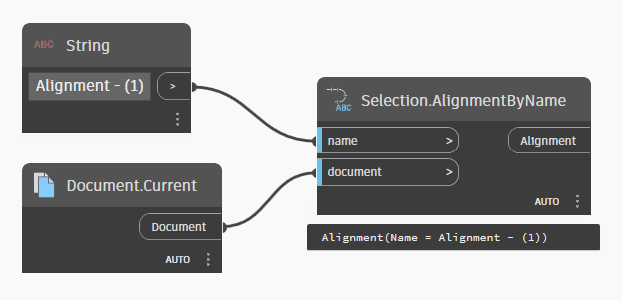

我們以定線為例。

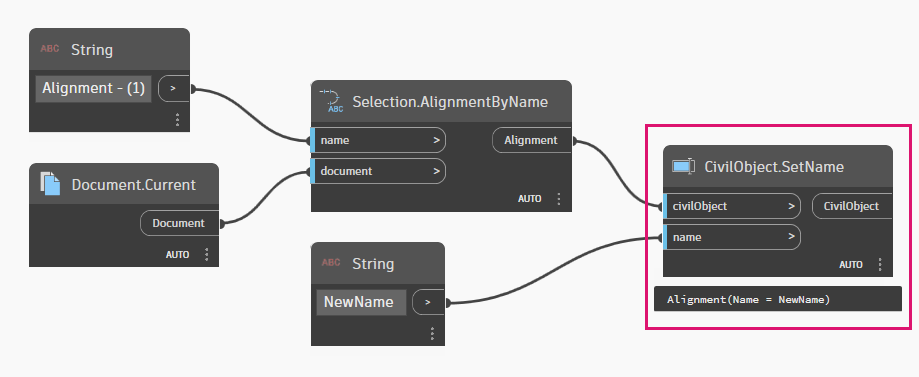

假設您的目標是變更定線的名稱。下一個您要加入的節點是 CivilObject.SetName 節點。
一開始,這看起來可能不太直覺。CivilObject 是什麼?為什麼資源庫沒有 Alignment.SetName 節點?答案與 可重複使用性 和 簡易性 有關。請思考一下,無論物件是定線、廊道、縱斷面還是其他物件,變更 Civil 3D 物件名稱的過程都相同。因此,與其讓重複節點基本上都執行相同的作業 (例如 Alignment.SetName、Corridor.SetName、Profile.SetName 等),不如將該功能收闔為單一節點。這正是 CivilObject.SetName 的功能!
另一種考量的方式是 關係。定線和廊道都是一種 Civil 物件,就像蘋果和梨一樣都是水果。Civil 物件節點適用於任何類型的 Civil 物件,就像您想要使用一種削皮刀就可以削蘋果和削梨一樣。如果你為每種水果都買一個單獨的削皮刀,你的廚房會變得很混亂!從這個意義上來說,Dynamo 節點資源庫與您的廚房相似。
物件

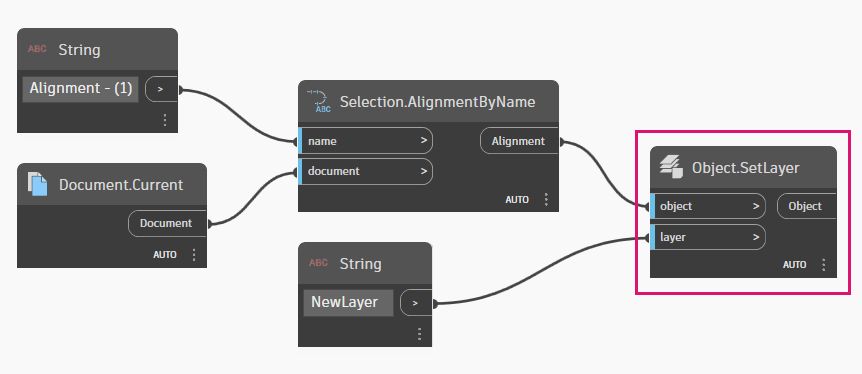

現在,我們更進一步。假設您要變更定線的圖層。您要使用的節點是 Object.SetLayer 節點。
為什麼沒有名為 CivilObject.SetLayer 的節點?我們先前討論的可重複使用性和簡易性原則同樣適用於此處。圖層 性質是 AutoCAD 中任何可繪製或插入的物件 (例如直線、聚合線、文字、圖塊參考等) 共有的性質。Civil 3D 物件 (例如定線和廊道) 位於同一品類下,因此適用於物件的任何節點也可用於任何 Civil 物件。
