服務放置

Previous面Next公用程式

Last updated 1 month ago

典型住宅開發的工程設計涉及使用數個地下公共設施,例如污水管、雨水排水、飲用水或其他。此範例將示範如何使用 Dynamo 繪製從分佈主線到指定基地 (即宗地) 的服務連接。每個基地通常都需要連接服務,這使得放置所有服務的工作相當繁瑣。Dynamo 可以自動精確繪製必要的幾何圖形,並提供可做調整以符合本端代理標準的彈性輸入,來加快流程。

目標

主要概念

  • 使用 Select Object 節點供使用者輸入

  • 使用座標系統

  • 使用幾何作業,例如 Geometry.DistanceTo 和 Geometry.ClosestPointTo

  • 建立圖塊參考

  • 控制物件併入設定

版本相容性

此圖表將在 Civil 3D 2020 及更高版本上執行。

資料集

首先,下載以下範例檔案,然後開啟 DWG 檔案和 Dynamo 圖表。

解決方法

以下是此圖表中的邏輯概觀。

  1. 取得分佈主線的曲線幾何圖形

  2. 取得使用者所選界址線的曲線幾何圖形,如有必要可反轉

  3. 產生服務計量器的插入點

  4. 取得分佈主線最接近服務計量器位置的點

  5. 在模型空間中建立圖塊參考和線

我們開始吧!

取得分佈主線幾何圖形

我們的第一步是讓分佈主線的幾何圖形進入 Dynamo。我們要取得特定圖層上的所有物件,並接合在一起成為 Dynamo PolyCurve,而不是選取個別的線或聚合線。

如果您不熟悉 Dynamo 曲線幾何圖形,請查看 曲線 一節。

取得界址線幾何圖形

接下來,我們需要讓所選界址線的幾何圖形進入 Dynamo,以便我們可以使用它。適合進行此工作的工具是 Select Object 節點,可讓圖表的使用者在 Civil 3D 中點選特定物件。

我們還需要處理可能發生的潛在問題。界址線有起點和終點,這表示它有方向。為了讓圖表產生一致的結果,我們需要所有界址線的方向都一致。我們可以直接在圖表邏輯中說明此條件,這可以讓圖表更具彈性。

  1. 取得界址線的起點和終點。

  2. 測量每個點到分佈主線的距離,然後計算出哪個距離比較大。

  3. 想要的結果是,線的起點最接近分佈主線。如果不是如此,我們就反轉界址線的方向。否則,我們只需傳回原始界址線。

產生插入點

現在要來找出服務計量器的放置位置。放置通常由本端代理需求決定,因此我們只要提供可變更以滿足各種條件的輸入值。我們將使用沿界址線的座標系統做為建立點的參考。這可讓您非常輕鬆地定義相對於界址線的偏移,而不論其方位為何。

如果您不熟悉座標系統,請查看 向量、平面和座標系統 一節。

取得連接點

現在,我們需要取得分佈主線最接近服務計量器位置的點。這可讓我們在模型空間中繪製服務連接,以便能永遠與分佈主線互垂。Geometry.ClosestPointTo 節點是理想的解決方案。

  1. 這是分佈主線 PolyCurve

  2. 這些是服務計量器插入點

建立物件

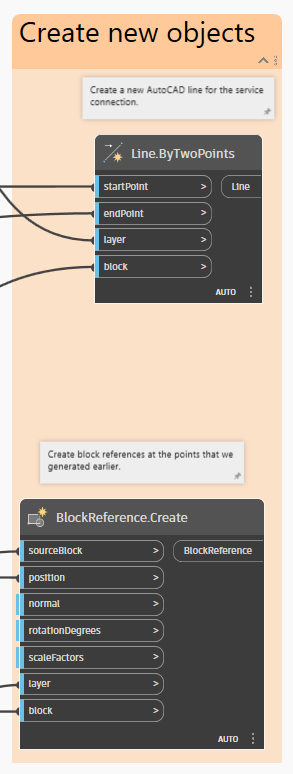

最後一步是在模型空間中實際建立物件。我們將使用先前產生的插入點來建立圖塊參考,然後使用分佈主線上的點來繪製連到服務連接的線。

結果

當您執行圖表時,您應該會在模型空間中看到新的圖塊參考和服務連接線。請嘗試變更某些輸入,您會看到所有內容都會自動更新!

附註:啟用連續放置

您可能會發現,在為一條界址線放置物件後,選取不同的界址線會導致物件被「移動」。

這是 Dynamo 的預設行為,在許多情況下非常有用。但是,您可能要依序放置多個服務連接,讓 Dynamo 在每次執行時建立新物件,而不是修改原始物件。您可以變更物件併入設定來控制此行為。

請查看 物件併入 一節,以取得更多資訊。

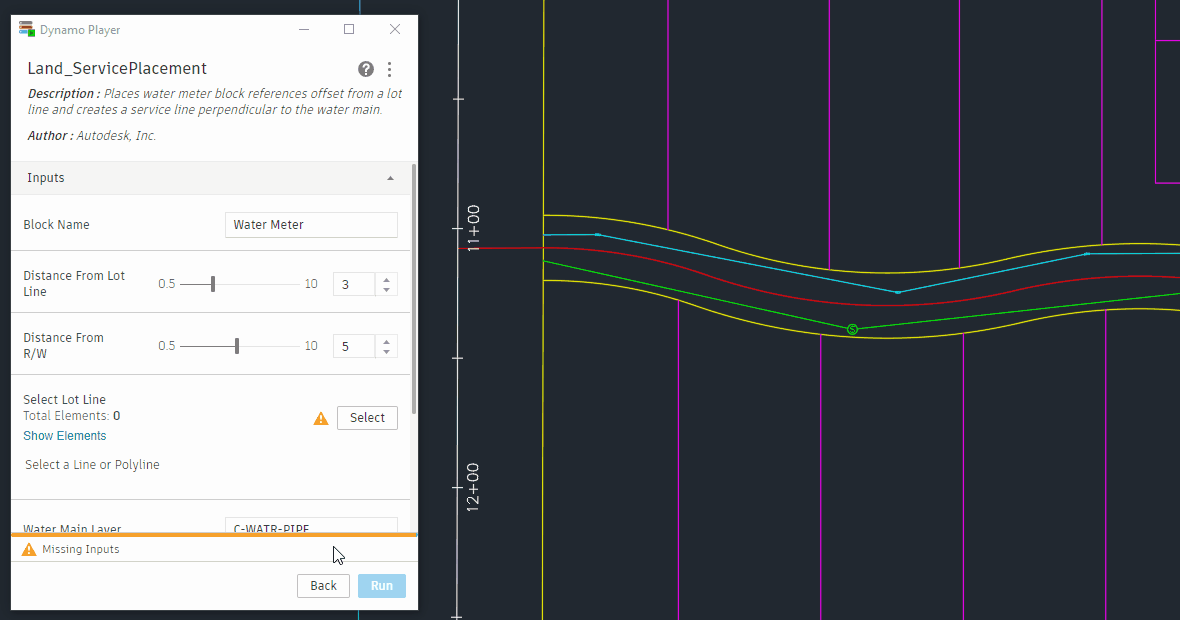

變更此設定將強制 Dynamo「忘記」每次執行時所建立的物件。以下是在關閉物件併入的情況下,使用 Dynamo 播放器 執行圖表的範例。

如果您不熟悉 Dynamo 播放器,請查看 Dynamo 播放器 一節。

構想

以下是一些如何擴充此圖表功能的構想。

同時放置 多個服務連接 ,而不是選取每條界址線。

將輸入調整為改放置 污水管清掃口 ,而不是供水服務計量器。

加入開關 ,以允許在界址線的特定一側 (而非兩側) 放置單一服務連接。

將供水服務計量器圖塊參考放置在距界址線的指定偏移處,並為與分佈主線互垂的每個服務連接繪製一條線。

任務完成!

🎯
🎉
108KB
Land_ServicePlacement.dyn
842KB
Land_ServicePlacement.dwg

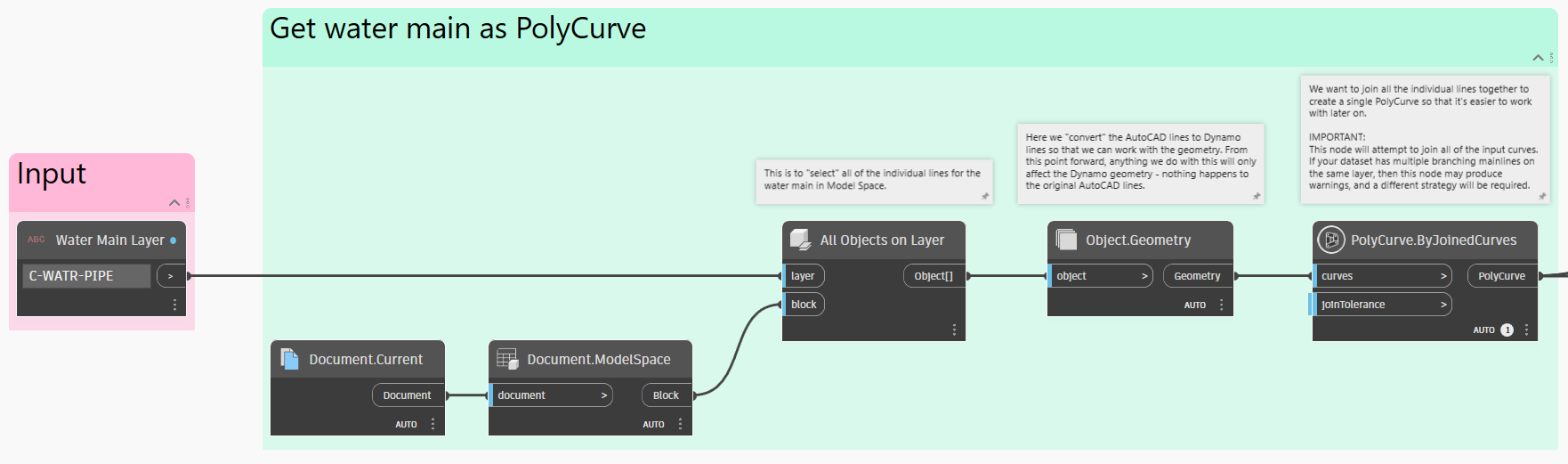

從 Civil 3D 取得物件,並將所有物件接合在一起成為單一條 PolyCurve

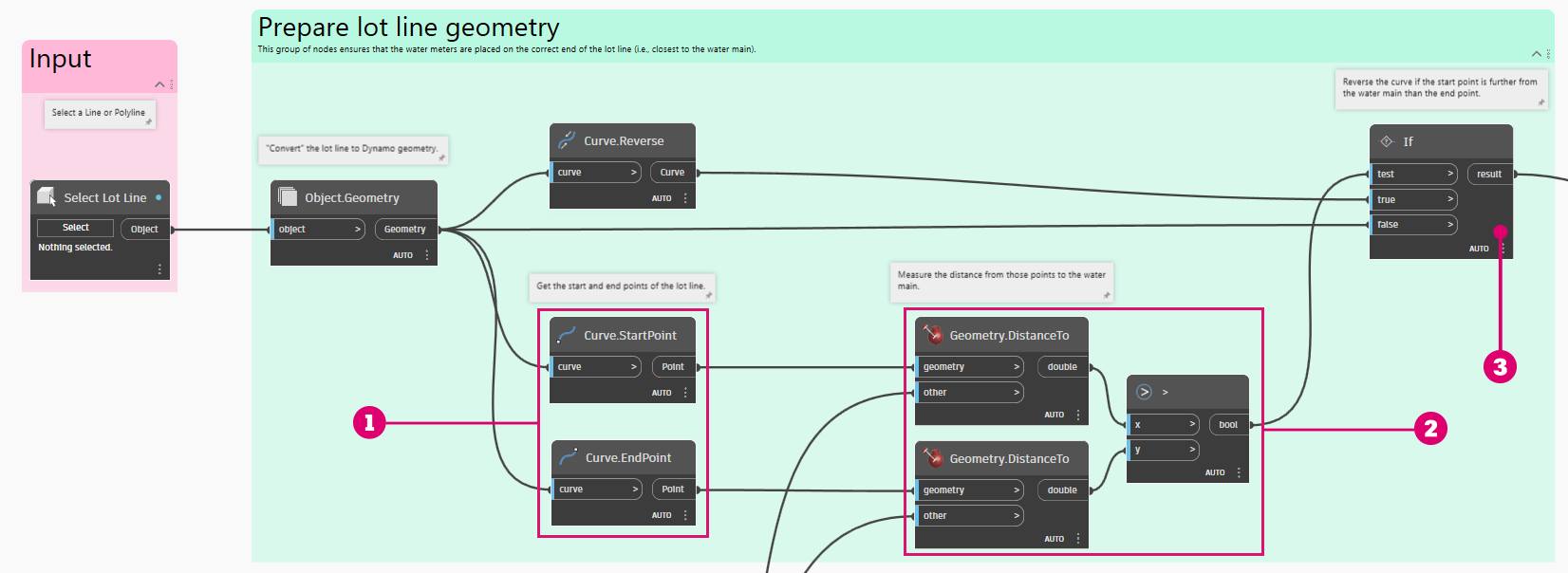

選取界址線並確保其方向正確

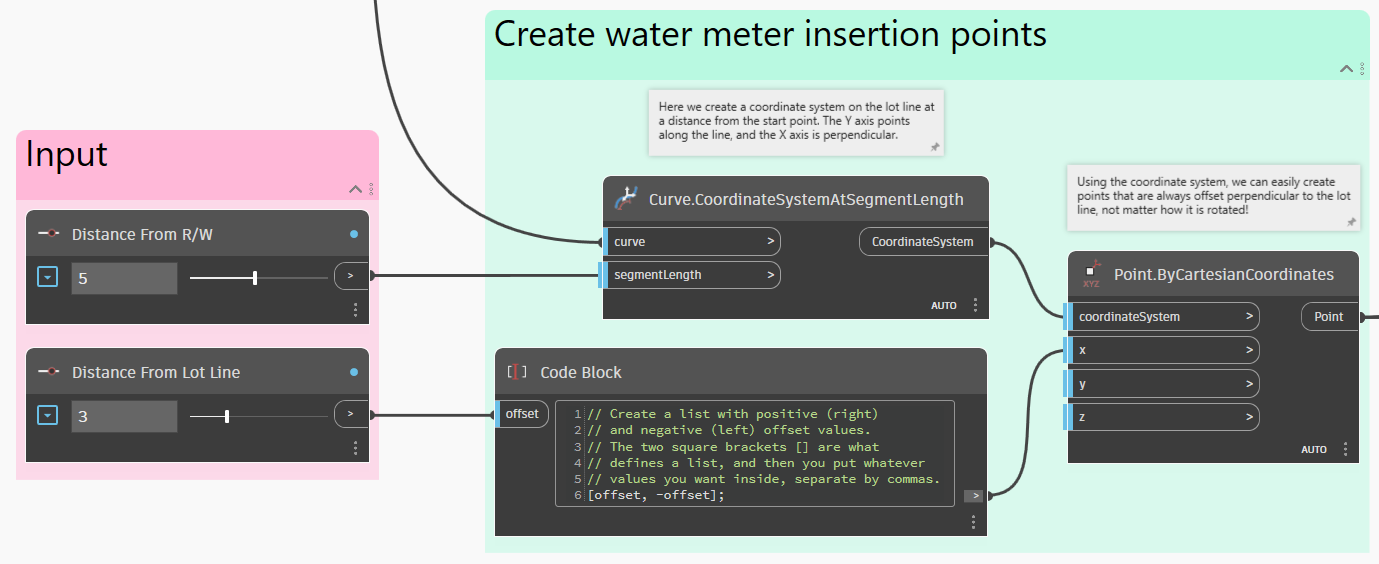

建立服務計量器的插入點

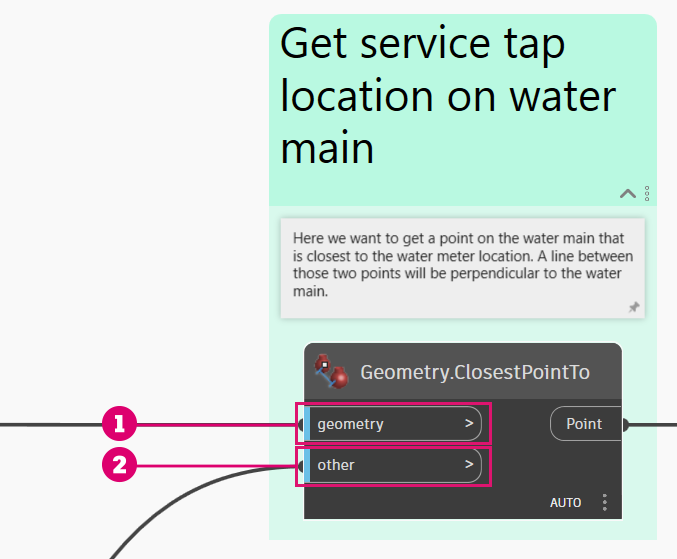

取得分佈主線上的互垂點

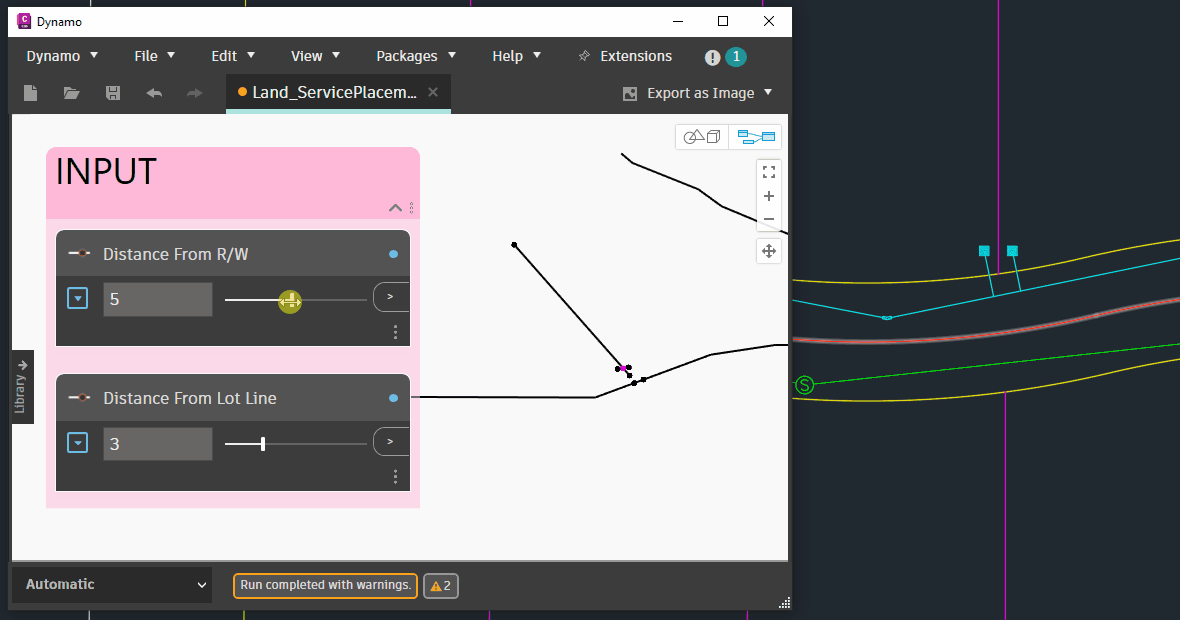

在 Dynamo 中調整輸入參數,在 Civil 3D 中立即看到結果

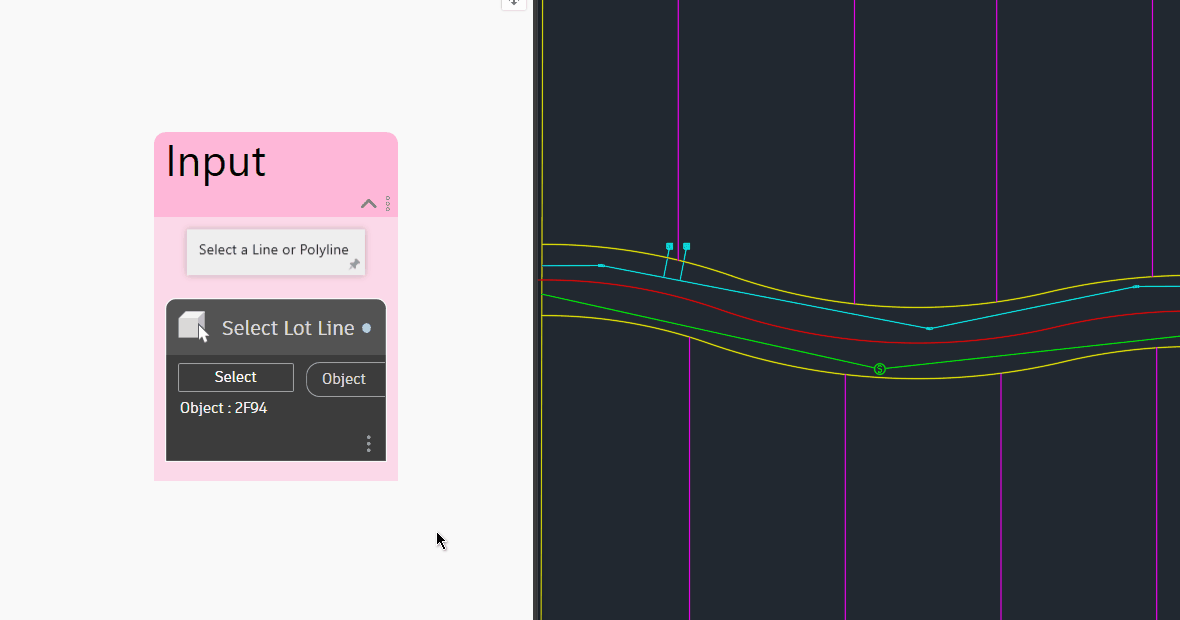

開啟物件併入時的行為

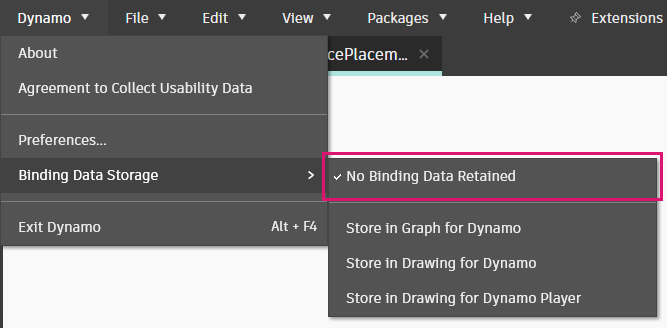

Dynamo 的物件併入設定

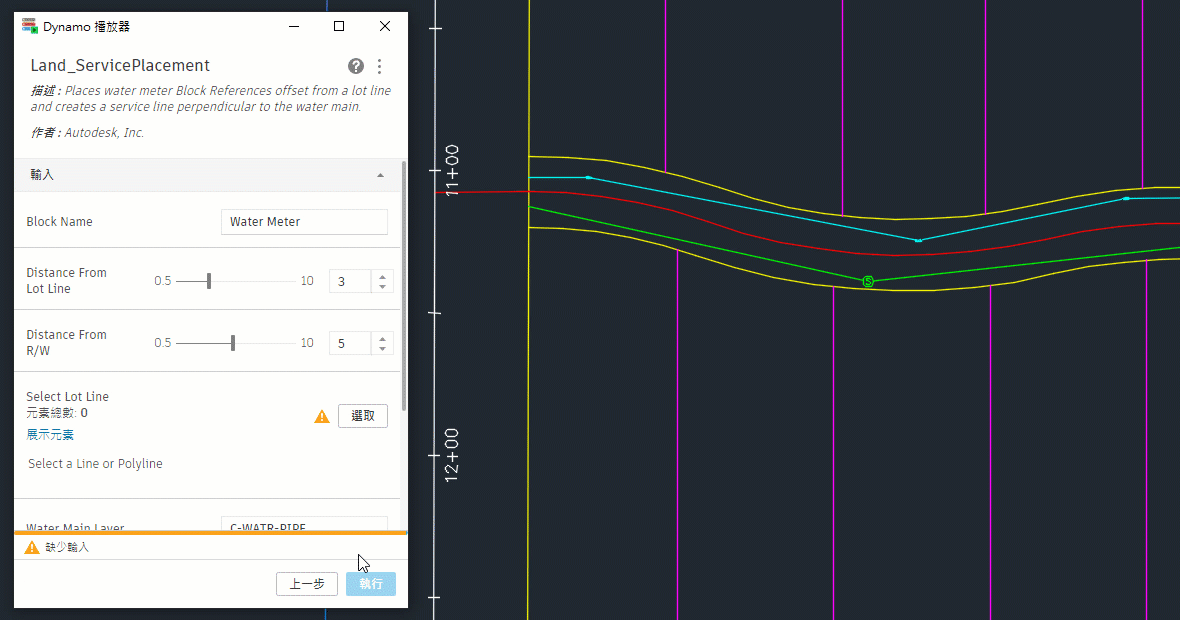

使用 Dynamo 播放器執行圖表,然後在 Civil 3D 中查看結果
