ポイント グループ管理

Civil 3D で COGO ポイントとポイント グループを使用して作業することは、多くのデータの一貫処理のプロセスの中核となる要素です。Dynamo はデータ管理に関して非常に優れています。この例では、その潜在的な使用例の 1 つを示します。

目標

🎯 一意の COGO ポイントの説明ごとにポイント グループを作成します。

主要な概念

• リストの操作

• List.GroupByKey ノードを使用して類似オブジェクトをグループ化する

• Dynamo プレーヤでカスタム出力を表示する

バージョンの互換性

このグラフは Civil 3D 2020 以降で実行できます。

データセット

まず、以下のサンプル ファイルをダウンロードし、DWG ファイルと Dynamo グラフを開きます。

33KB

Survey_CreatePointGroups.dyn

Open

1MB

Survey_CreatePointGroups.dwg

Open

対処法

このグラフのロジックの概要を以下に示します。

1. ドキュメント内のすべての COGO ポイントを取得する

2. COGO ポイントを説明でグループ化する

3. ポイント グループを作成する

4. 概要を Dynamo プレーヤに出力する

以上です。

COGO ポイントを取得する

最初に、ドキュメント内のすべてのポイントグループを取得し、次に各グループ内のすべての COGO ポイントを取得します。これにより、ネストされたリスト、つまり「リストのリスト」が得られます。これは、List.Flatten ノードを使用してリスト全体をフラット化する場合に、後で操作が簡単になります。

リストを初めて使用する場合は、「 リストの操作 」セクションを参照してください。

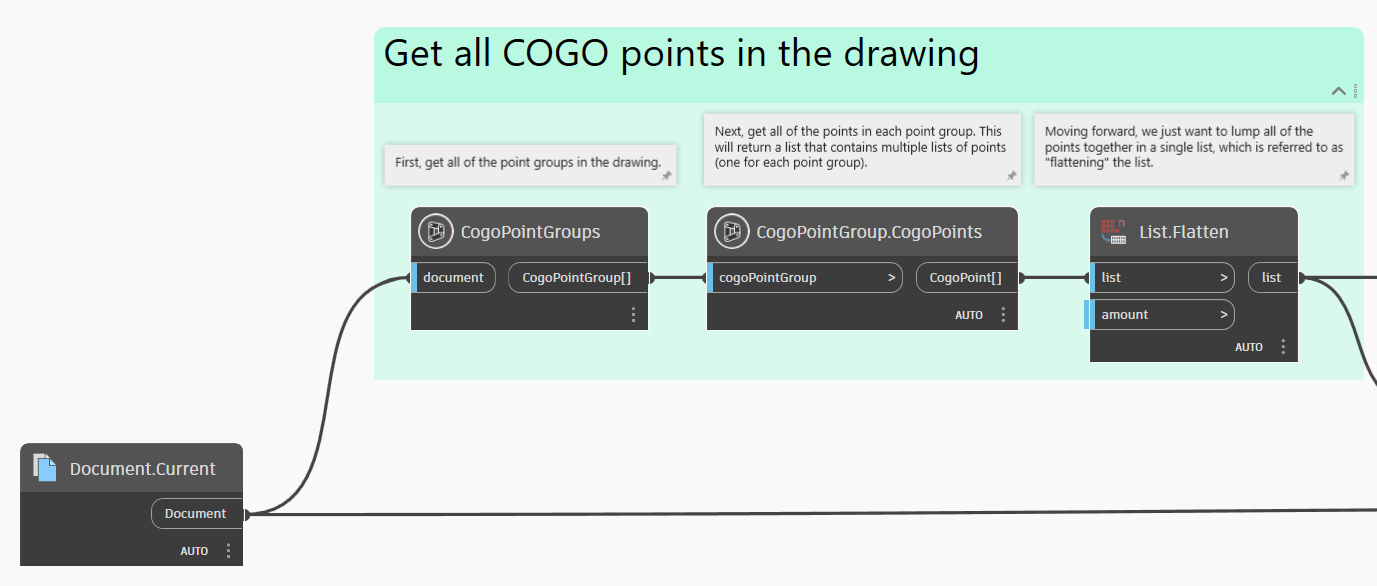

すべてのポイント グループと COGO ポイントを取得する

ポイントを説明でグループ化する

すべての COGO ポイントを取得できたので、説明に基づいてグループに分類する必要があります。これは、まさに List.GroupByKey ノードが行う処理です。基本的に、同じキーを共有する項目をグループ化します。

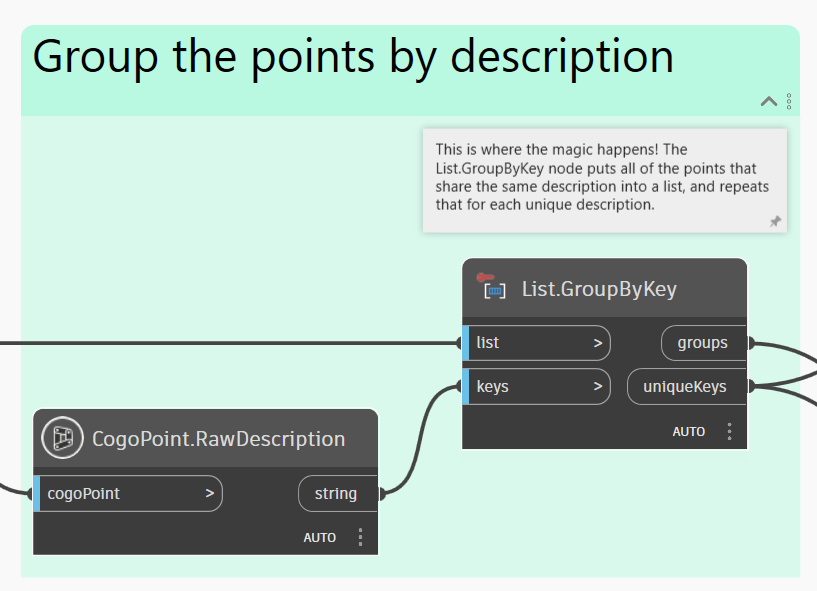

COGO ポイントを説明でグループ化する

ポイント グループを作成する

大変な作業は終わりました。最後の手順は、グループ化された COGO ポイントから新しい Civil 3D ポイント グループを作成することです。

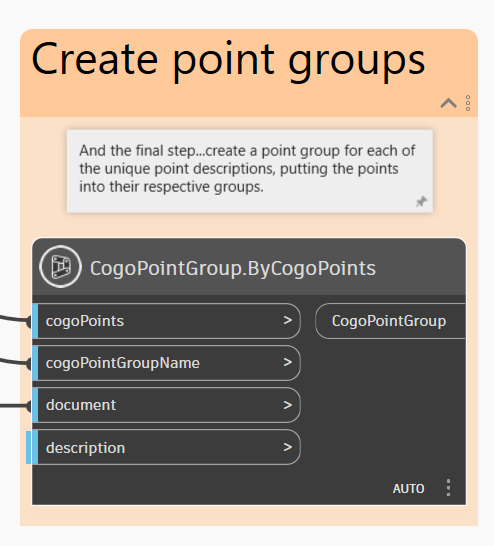

新しいポイント グループを作成する

概要を出力する

グラフを実行しても、ジオメトリを操作していないため、Dynamo の背景プレビューには何も表示されません。グラフが正しく実行されたかどうかを確認する唯一の方法は、ツールスペースを確認するか、ノード出力のプレビューを確認することです。ただし、Dynamo プレーヤを使用してグラフを実行する場合は、作成したポイント グループの概要を出力することで、グラフの結果に関するフィードバックを増やすことができます。必要な操作は、ノードを右クリックして[出力]に設定することだけです。この場合、名前を変更した Watch ノードを使用して結果を表示します。

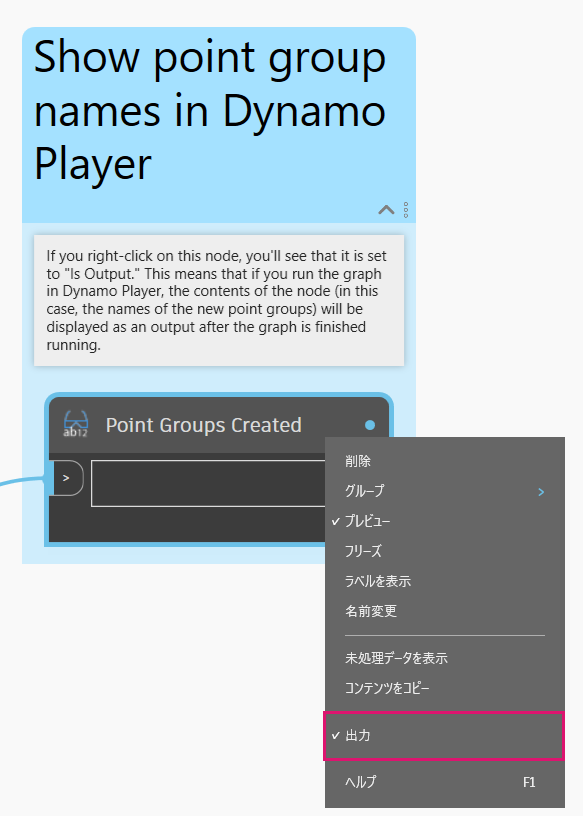

ノードを[出力]に設定すると、その内容が Dynamo プレーヤの出力に表示される

結果

以下に、Dynamo プレーヤを使用してグラフを実行する例を示します。

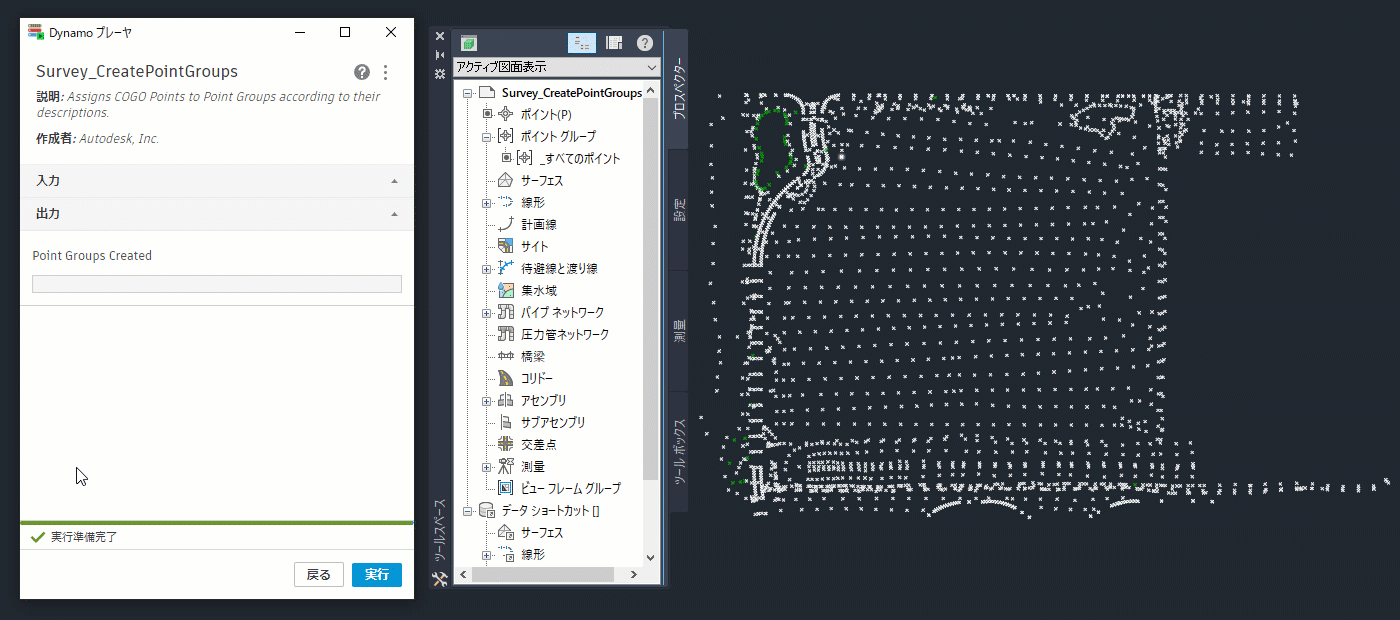

Dynamo プレーヤを使用してグラフを実行し、ツールスペースで結果を確認する

Dynamo プレーヤを初めて使用する場合は、「 Dynamo プレーヤ 」セクションを参照してください。

🎉 ミッションが達成されました。

アイデア

このグラフの機能を拡張する方法について、いくつかのアイデアを示します。

ポイントのグループ化を、未処理の説明ではなく 完全な説明 に基づいて行うように修正します。

選択した他の 定義済みカテゴリ (「グラウンド ショット」、「モニュメント」など)によってポイントをグループ化します。

特定のグループのポイントに対して TIN サーフェスを自動的に作成します。
