Gerenciamento de grupo de pontos

Trabalhar com pontos COGO e grupos de pontos no Civil 3D é um elemento central de muitos processos do campo à conclusão. O Dynamo realmente brilha quando se trata de gerenciamento de dados e demonstraremos um caso de uso potencial neste exemplo.

Objetivo

🎯 Criar um grupo de pontos para cada descrição de ponto COGO exclusiva.

Principais conceitos

• Trabalhar com listas

• Agrupar objetos similares com o nó List.GroupByKey

• Mostrar a saída personalizada no Reprodutor do Dynamo

Compatibilidade de versão

Este gráfico será executado no Civil 3D 2020 e versões superiores.

Conjunto de dados

Comece fazendo o download dos arquivos de amostra abaixo e, em seguida, abrindo o arquivo DWG e o gráfico do Dynamo.

33KB

Survey_CreatePointGroups.dyn

Open

1MB

Survey_CreatePointGroups.dwg

Open

Solução

Apresentamos a seguir uma visão geral da lógica no gráfico.

1. Obter todos os pontos COGO no documento

2. Agrupar os pontos COGO por descrição

3. Criar os grupos de pontos

4. Gerar a saída de um resumo para o Reprodutor do Dynamo

Vamos começar

Obter os pontos COGO

Nossa primeira etapa é obter todos os grupos de pontos no documento e, em seguida, obter todos os pontos COGO dentro de cada grupo. Isso nos fornecerá uma lista aninhada ou uma “lista de listas” com a qual será mais fácil trabalhar mais tarde se aplainarmos tudo em uma única lista com o nó List.Flatten.

Se você não estiver familiarizado com o trabalho com listas, veja a seção Trabalhar com listas.

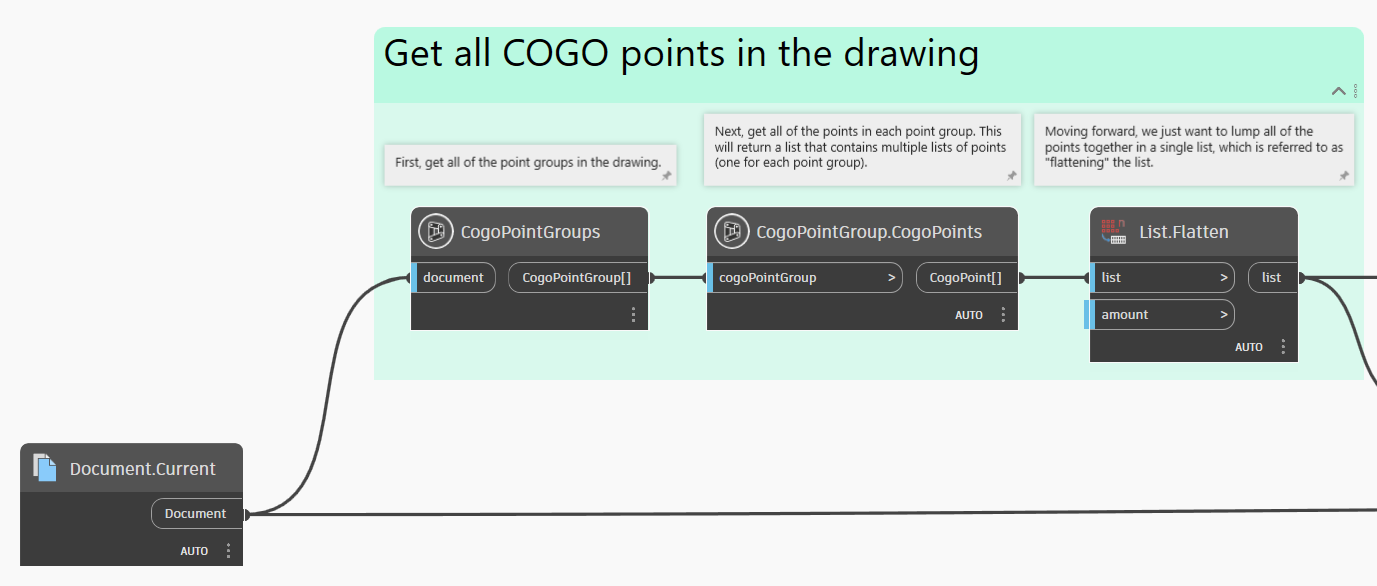

Obter todos os grupos de pontos e pontos COGO

Agrupar os pontos por descrição

Agora que temos todos os pontos COGO, precisamos separá-los em grupos com base em suas descrições. É exatamente isso que o nó List.GroupByKey faz. Ele essencialmente agrupa todos os itens que compartilham a mesma chave.

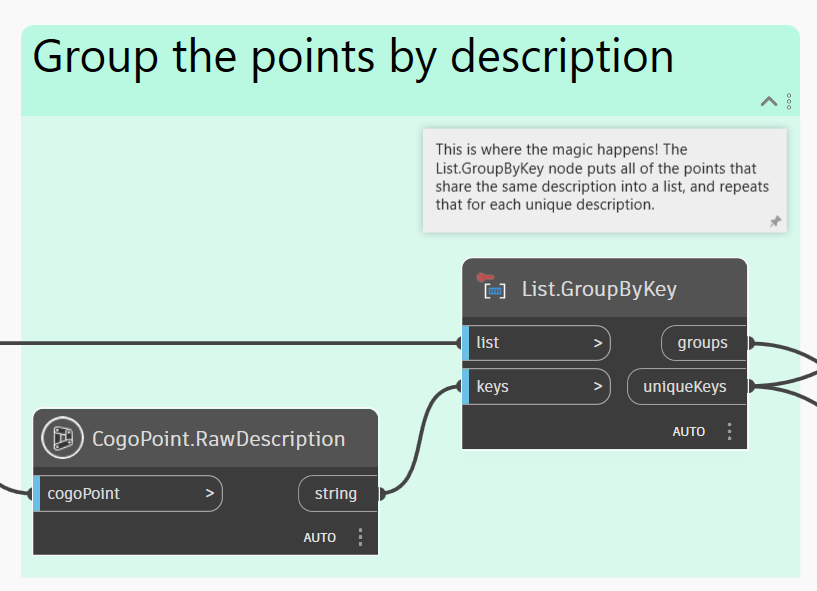

Agrupar os pontos COGO por descrição

Criar os grupos de pontos

O trabalho árduo está feito. A etapa final é criar novos grupos de pontos do Civil 3D com base em pontos COGO agrupados.

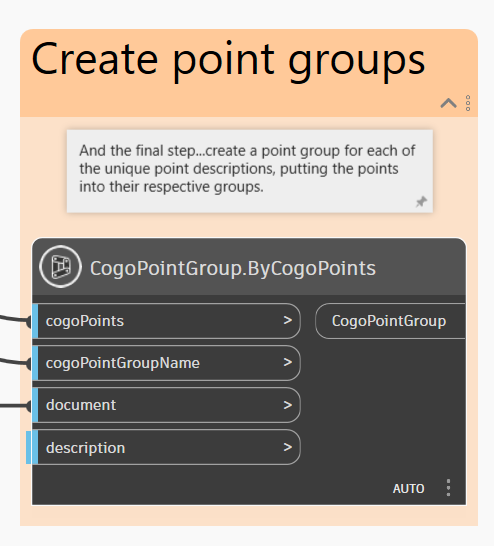

Criar novos grupos de pontos

Resumo da saída

Quando você executa o gráfico, não há nada para ver na visualização do plano de fundo do Dynamo porque não estamos trabalhando com nenhuma geometria. Portanto, a única maneira de ver se o gráfico foi executado corretamente é verificar o espaço da ferramenta ou analisar as visualizações de saída do nó. No entanto, se executarmos o gráfico usando o Reprodutor do Dynamo, poderemos fornecer mais feedback sobre os resultados do gráfico, gerando um resumo dos grupos de pontos que foram criados. Tudo o que você precisa fazer é clicar com o botão direito do mouse em um nó e defini-lo como É saída. Neste caso, usamos um nó Inspeção renomeado para visualizar os resultados.

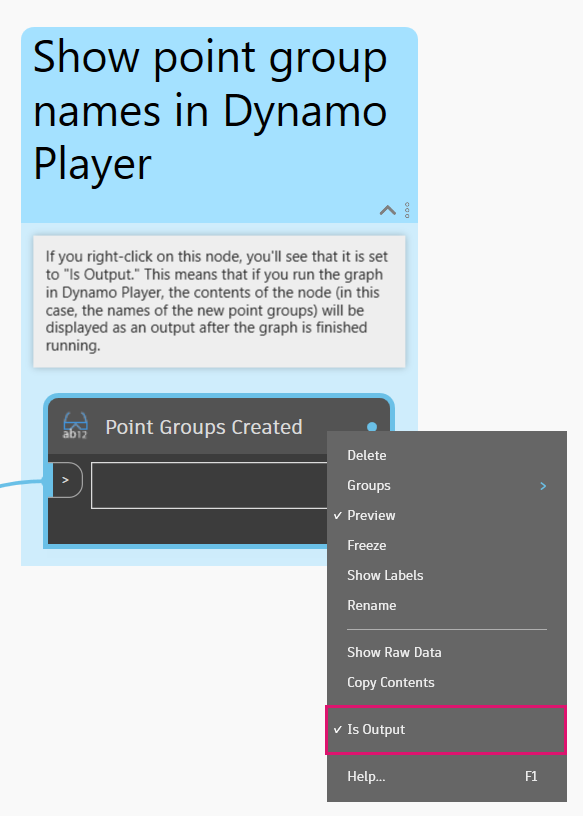

Definir um nó como É saída exibirá seu conteúdo na saída do Reprodutor do Dynamo

Resultado

Veja um exemplo de como executar o gráfico usando o Reprodutor do Dynamo.

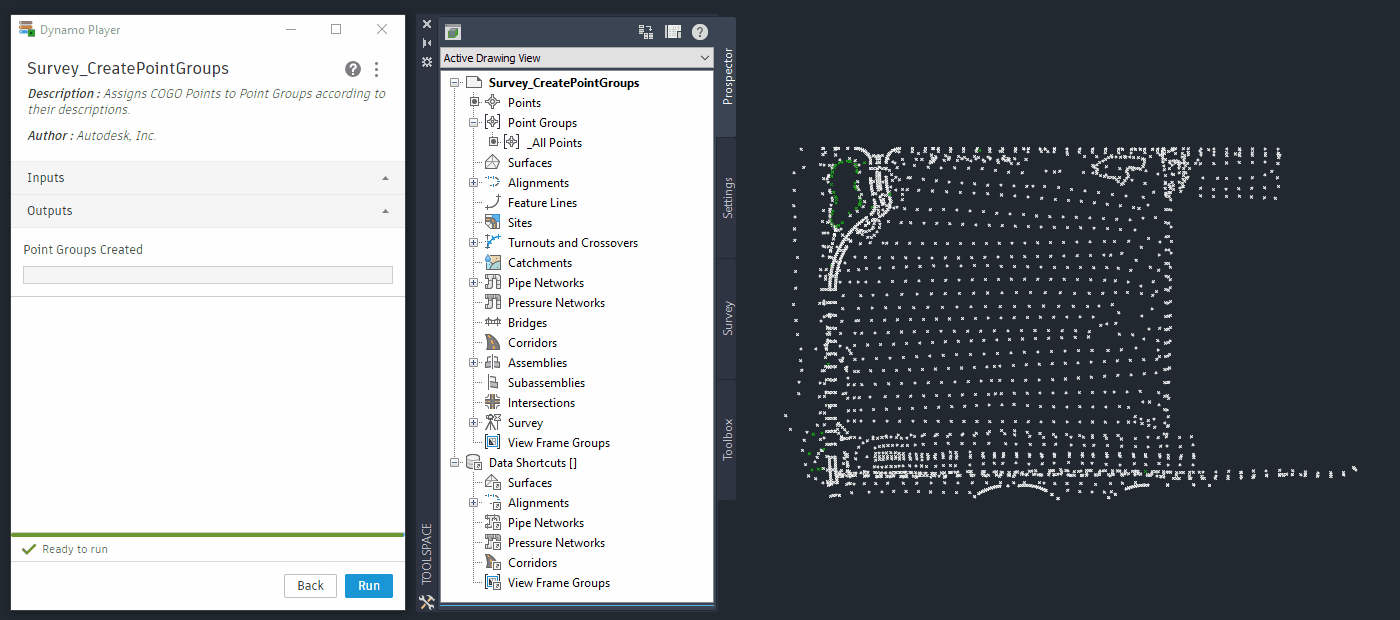

Execução do gráfico usando o Reprodutor do Dynamo e visualização dos resultados no espaço da ferramenta

Se o Reprodutor do Dynamo for algo novo para você, veja a seção Reprodutor do Dynamo.

🎉 Missão cumprida.

Ideias

Veja a seguir algumas ideias sobre como você pode expandir os recursos desse gráfico.

Modifique o agrupamento de pontos para que seja baseado na descrição completa em vez de na descrição original.

Agrupe os pontos em algumas outras categorias predefinidas que você escolher (por exemplo, “Instantâneos no nível do solo”, “Monumentos” etc.)

Cria automaticamente superfícies TIN para pontos em determinados grupos.
