  1. Dynamo for Civil 3D

Biblioteca de nós

PreviousGuia de IntroduçãoNextExemplos de fluxos de trabalho

Last updated 1 month ago

Mencionamos anteriormente que os nós são os principais blocos de construção de um gráfico do Dynamo e eles são organizados em grupos lógicos na biblioteca. No Dynamo for Civil 3D, há duas categorias (ou prateleiras) na biblioteca que contêm nós dedicados para trabalhar com objetos do AutoCAD e do Civil 3D, como alinhamentos, perfis, corredores, referências de bloco etc. O restante da biblioteca contém nós que são mais genéricos por natureza e são consistentes em todas as “versões” do Dynamo (por exemplo, Dynamo para Revit, Dynamo Sandbox etc.).

Confira a seção Biblioteca para obter mais informações sobre como os nós da biblioteca principal do Dynamo são organizados.

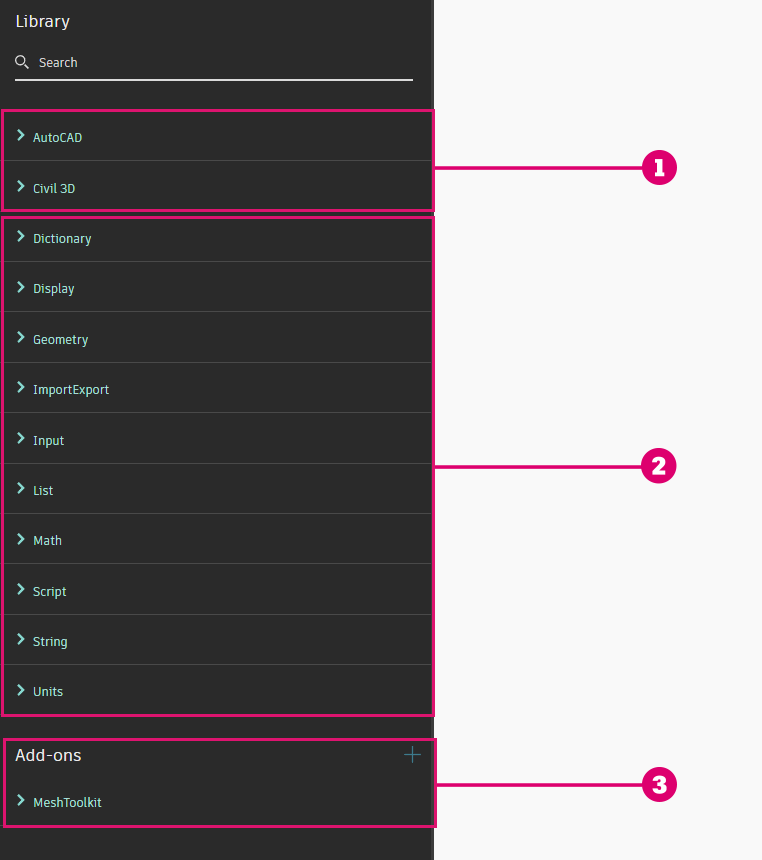

  1. Nós específicos para trabalhar com objetos do AutoCAD e do Civil 3D

  2. Nós para uso geral

  3. Nós de pacotes de terceiros que você pode instalar separadamente

Se você usar os nós encontrados nas prateleiras do AutoCAD e do Civil 3D, o gráfico do Dynamo funcionará somente no Dynamo for Civil 3D. Se um gráfico do Dynamo for Civil 3D for aberto em outro lugar (no Dynamo para Revit, por exemplo), esses nós serão sinalizados com um aviso e não serão executados.

Por que há duas prateleiras separadas para o AutoCAD e o Civil 3D?

Essa organização distingue os nós de objetos nativos do AutoCAD (linhas, polilinhas, referências de bloco etc.) dos nós de objetos do Civil 3D (alinhamentos, corredores, superfícies etc.). E, do ponto de vista técnico, o AutoCAD e o Civil 3D são dois itens separados – o AutoCAD é o aplicativo base e o Civil 3D é construído com base nele.

Hierarquia de nós

Para trabalhar com os nós do AutoCAD e do Civil 3D, é importante ter uma compreensão sólida da hierarquia de objetos em cada prateleira. Você se lembra da taxonomia da biologia? Reino, Filo, Classe, Ordem, Família, Gênero, Espécie? Os objetos do AutoCAD e do Civil 3D são categorizados de forma semelhante. Vamos analisar alguns exemplos para explicar.

Objetos do Civil

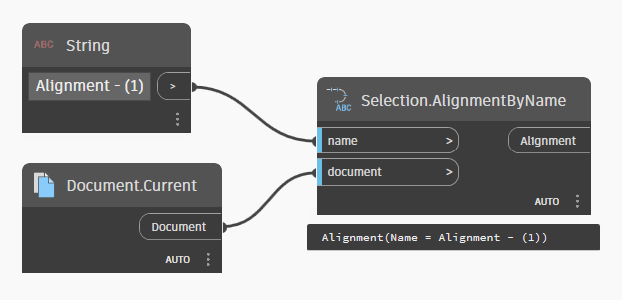

Vamos usar um alinhamento como exemplo.

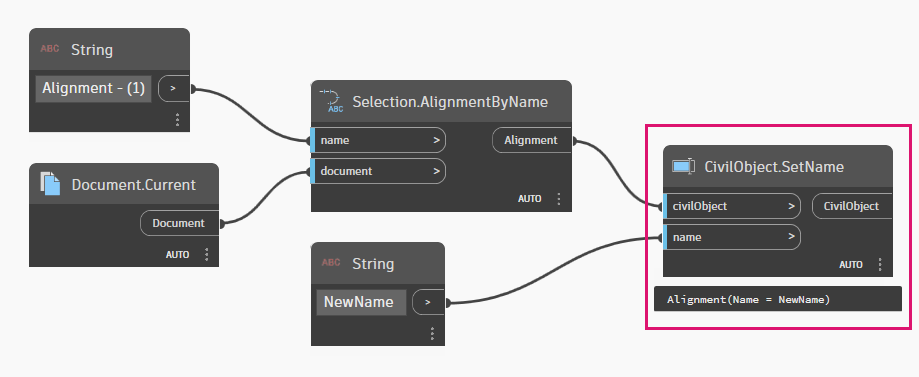

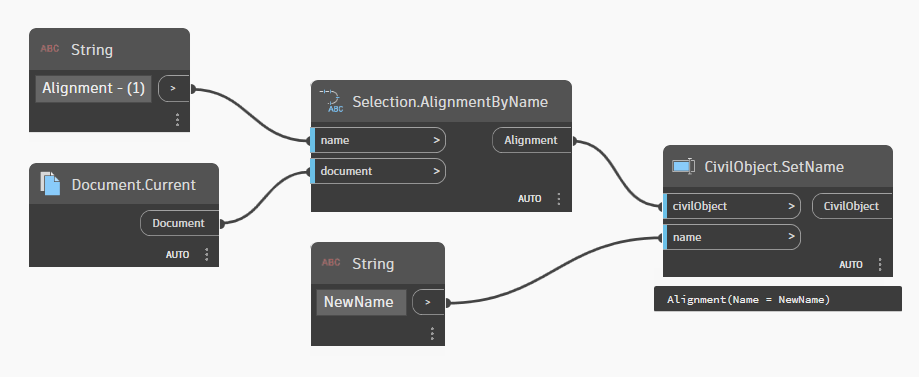

Digamos que seu objetivo seja alterar o nome do alinhamento. A partir daqui, o próximo nó que você adicionaria é um nó CivilObject.SetName.

No início, isso pode não parecer muito intuitivo. O que é um CivilObject e por que a biblioteca não tem um nó Alignment.SetName? A resposta está relacionada à reutilização e à simplicidade. Se você parar para pensar, o processo de alterar o nome de um objeto do Civil 3D será o mesmo quer o objeto seja um alinhamento, corredor, perfil ou outra coisa. Assim, em vez de ter nós repetitivos que essencialmente fazem a mesma coisa (por exemplo, Alignment.SetName, Corridor.SetName, Profile.SetName etc.), faria sentido combinar essa funcionalidade em um único nó. É exatamente isso que CivilObject.SetName faz.

Outra maneira de pensar sobre isso é com base em relacionamentos. Um alinhamento e um corredor são tipos de Objetos do Civil, assim como uma maçã e uma pera são tipos de frutas. Os nós de Objeto do Civil se aplicam a qualquer tipo de Objeto do Civil, da mesma forma que você pode desejar usar um único descascador para remover as cascas de uma maçã e de uma pera. Sua cozinha ficaria bem bagunçada se você tivesse um descascador separado para cada tipo de fruta. Nesse sentido, a biblioteca de nós do Dynamo é como sua cozinha.

Objetos

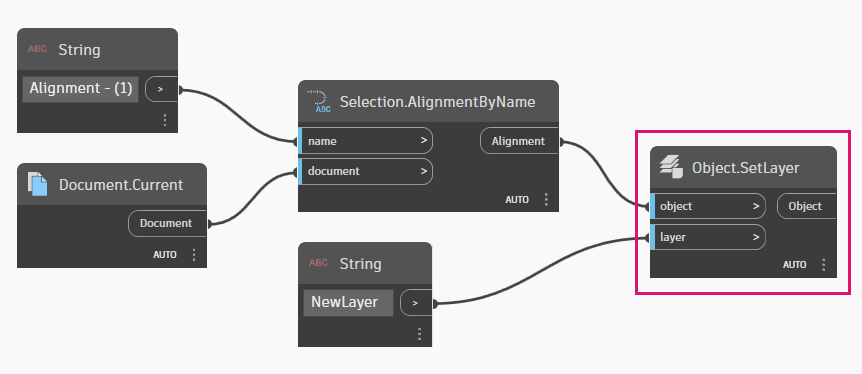

Agora, vamos aprofundar essa ideia. Digamos que você deseje alterar a camada do alinhamento. Você usaria o nó Object.SetLayer.

Por que não há um nó chamado CivilObject.SetLayer? Os mesmos princípios de reutilização e simplicidade que discutimos anteriormente aplicam-se aqui. A propriedade layer é algo que é comum a qualquer objeto no AutoCAD que possa ser desenhado ou inserido, como linha, polilinha, texto, referência de bloco etc. Os objetos do Civil 3D, como alinhamentos e corredores, estão na mesma categoria, e, portanto, qualquer nó que se aplica a um Objeto também pode ser usado com qualquer Objeto do Civil.

Biblioteca de nós do Dynamo for Civil 3D
