Envolvente libre

PreviousRaílNextTopografía

Last updated 1 month ago

El desarrollo de envolventes cinemáticos para la validación de la separación es una parte importante del diseño de ferrocarriles. Dynamo se puede utilizar para generar sólidos para el envolvente en lugar de crear y administrar subensamblajes de obra lineal complejos para realizar el trabajo.

Objetivo

Conceptos clave

  • Trabajo con líneas características de obra lineal

  • Transformación de la geometría entre sistemas de coordenadas

  • Creación de sólidos mediante solevación

  • Control del comportamiento de los nodos con parámetros de encaje

Compatibilidad con versiones

Este gráfico se ejecutará en Civil 3D 2020 y versiones posteriores.

Conjunto de datos

Descargue primero los archivos de ejemplo que aparecen a continuación y abra el archivo DWG y el gráfico de Dynamo.

Solución

A continuación, se ofrece una descripción general de la lógica de este gráfico.

  1. Obtener líneas características de la línea base de obra lineal especificada

  2. Generar sistemas de coordenadas a lo largo de la línea característica de obra lineal con la separación deseada

  3. Transformar la geometría de bloque de perfil en sistemas de coordenadas

  4. Solevar un sólido entre los perfiles

  5. Crear los sólidos en Civil 3D

¡Empecemos!

Obtener datos de obra lineal

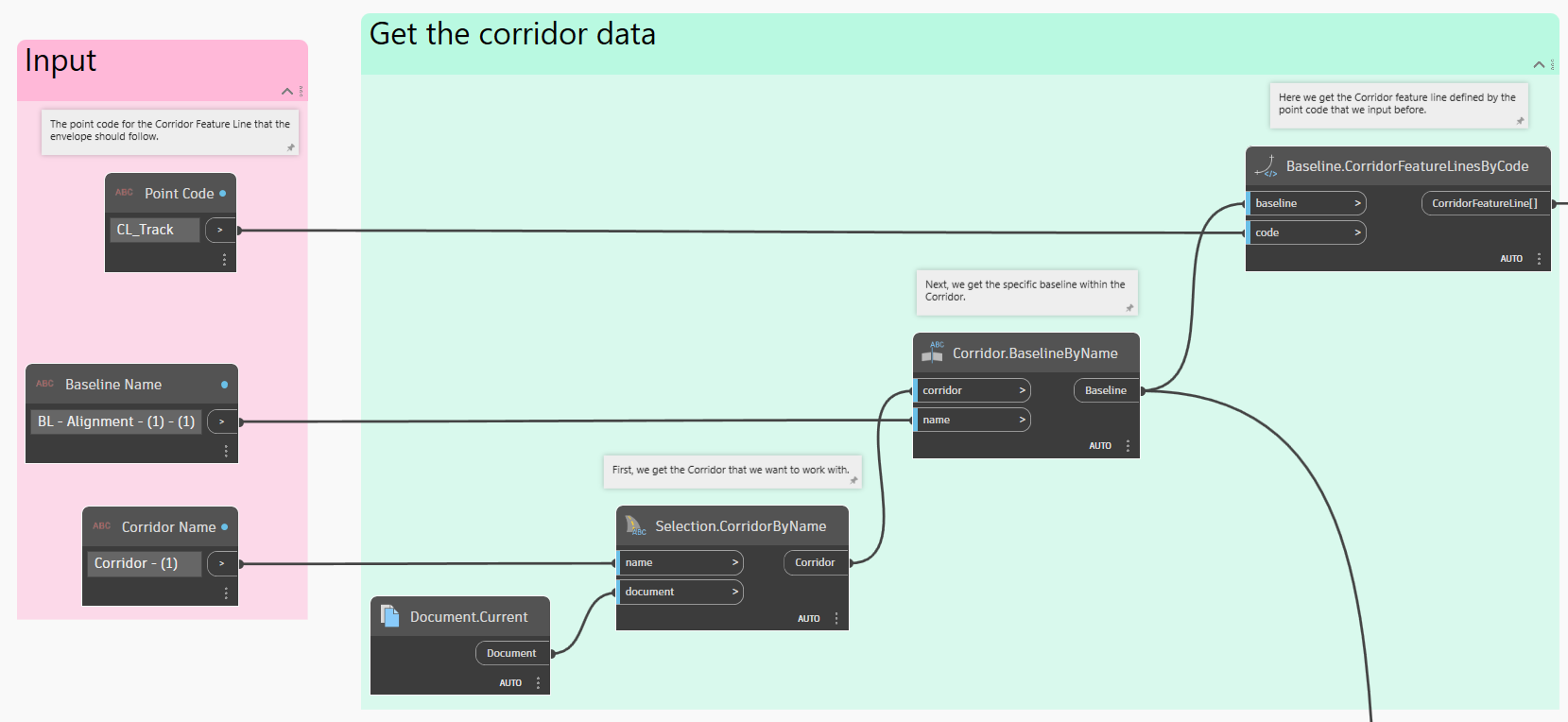

El primer paso es obtener datos de obra lineal. Seleccionaremos el modelo de obra lineal por su nombre, obtendremos una línea base específica dentro de la obra lineal y, a continuación, conseguiremos una línea característica dentro de la línea base por su código de punto.

Generar sistemas de coordenadas

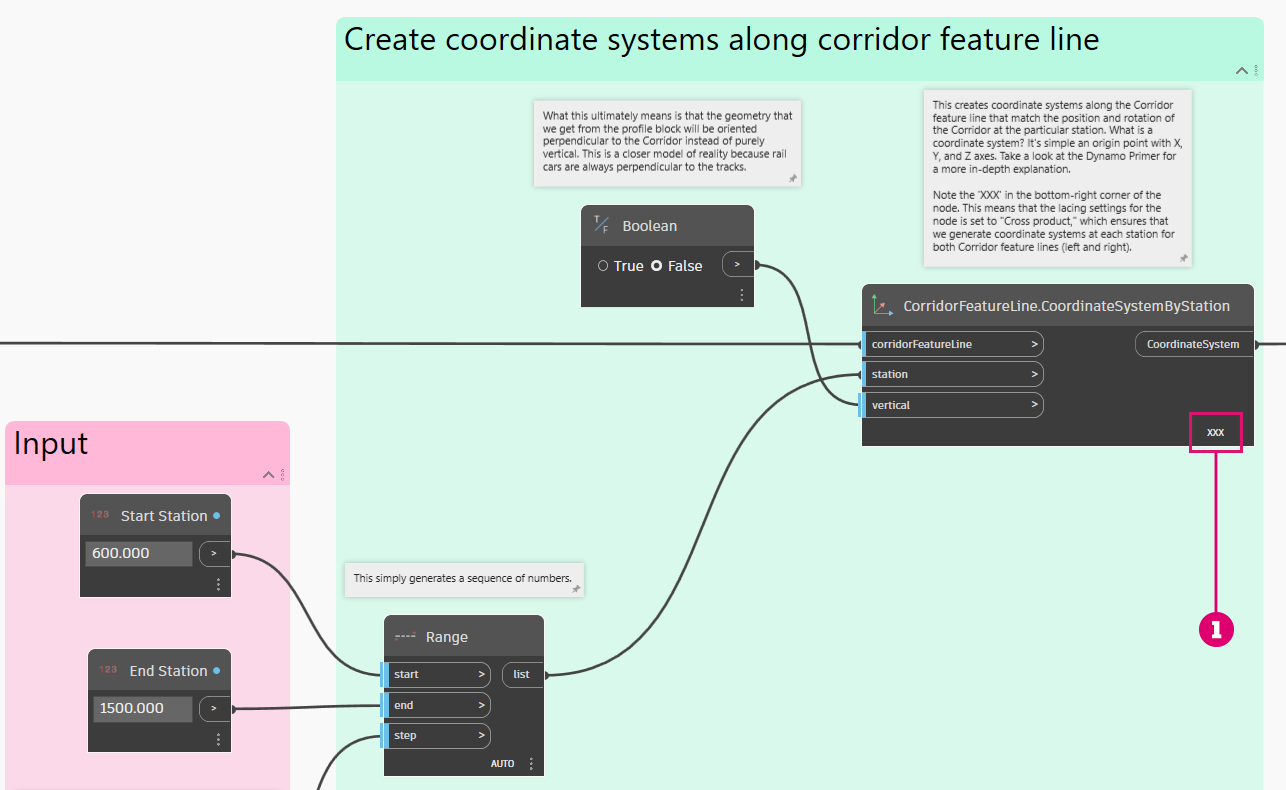

Ahora vamos a generar sistemas de coordenadas a lo largo de las líneas características de obra lineal entre un P.K. inicial y uno final especificados. Estos sistemas de coordenadas se utilizarán para alinear la geometría de bloque del perfil del vehículo con la obra lineal.

Si es la primera vez que utiliza los sistemas de coordenadas, consulte la sección Vector, plano y sistema de coordenadas.

  1. Observe el pequeño XXX en la esquina inferior derecha del nodo. Esto significa que los parámetros de encaje del nodo se han definido como Producto vectorial, lo que es necesario para generar los sistemas de coordenadas con los mismos valores de P.K. para ambas líneas características.

Si es la primera vez que utiliza el encaje de nodos, consulte la sección ¿Qué es una lista?.

Transformar la geometría de bloque

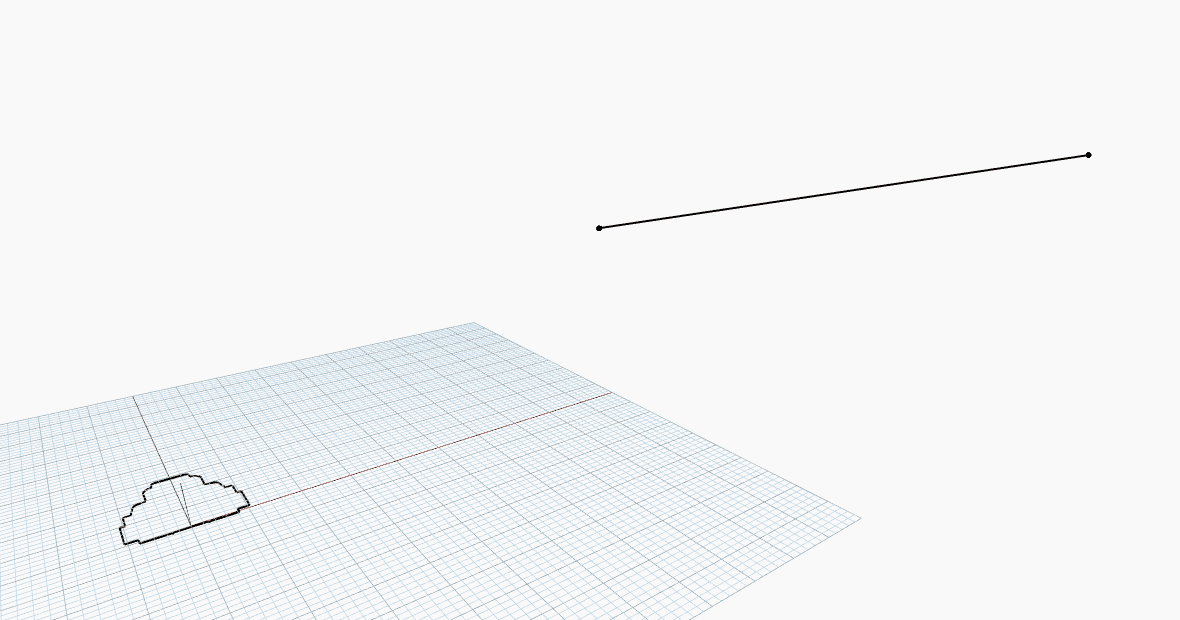

Ahora tenemos que crear de alguna manera una matriz de los perfiles de los vehículos a lo largo de las líneas características. Lo que vamos a hacer es transformar la geometría desde la definición de bloque del perfil del vehículo mediante el nodo Geometry.Transform. Se trata de un concepto difícil de visualizar, así que antes de ver los nodos, he aquí un gráfico que muestra lo que va a ocurrir.

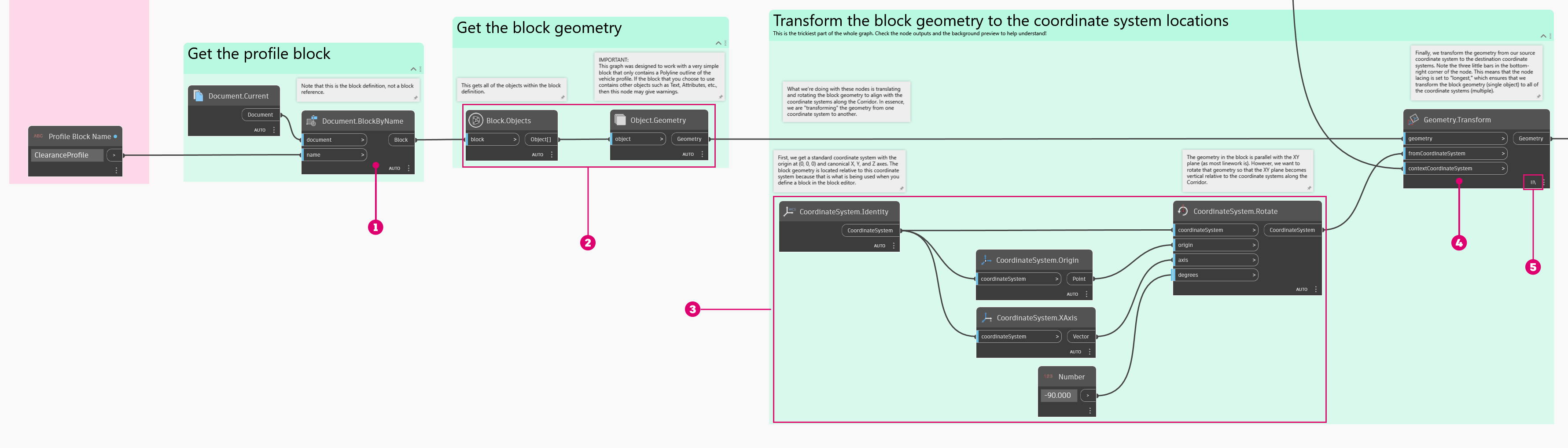

En definitiva, lo que hacemos es utilizar la geometría de Dynamo de una única definición de bloque y desplazarla o rotarla, a la vez que creamos una matriz a lo largo de la línea característica. ¡Increíble! A continuación, se muestra el aspecto de la secuencia de nodos.

  1. De esta forma, se obtiene la definición de bloque del documento.

  2. Estos nodos obtienen la geometría de Dynamo de los objetos del bloque.

  3. Estos nodos definen básicamente el sistema de coordenadas desde el que se está transformando la geometría.

  4. Y, por último, este nodo realiza el trabajo real de transformar la geometría.

  5. Observe el encaje más largo en este nodo.

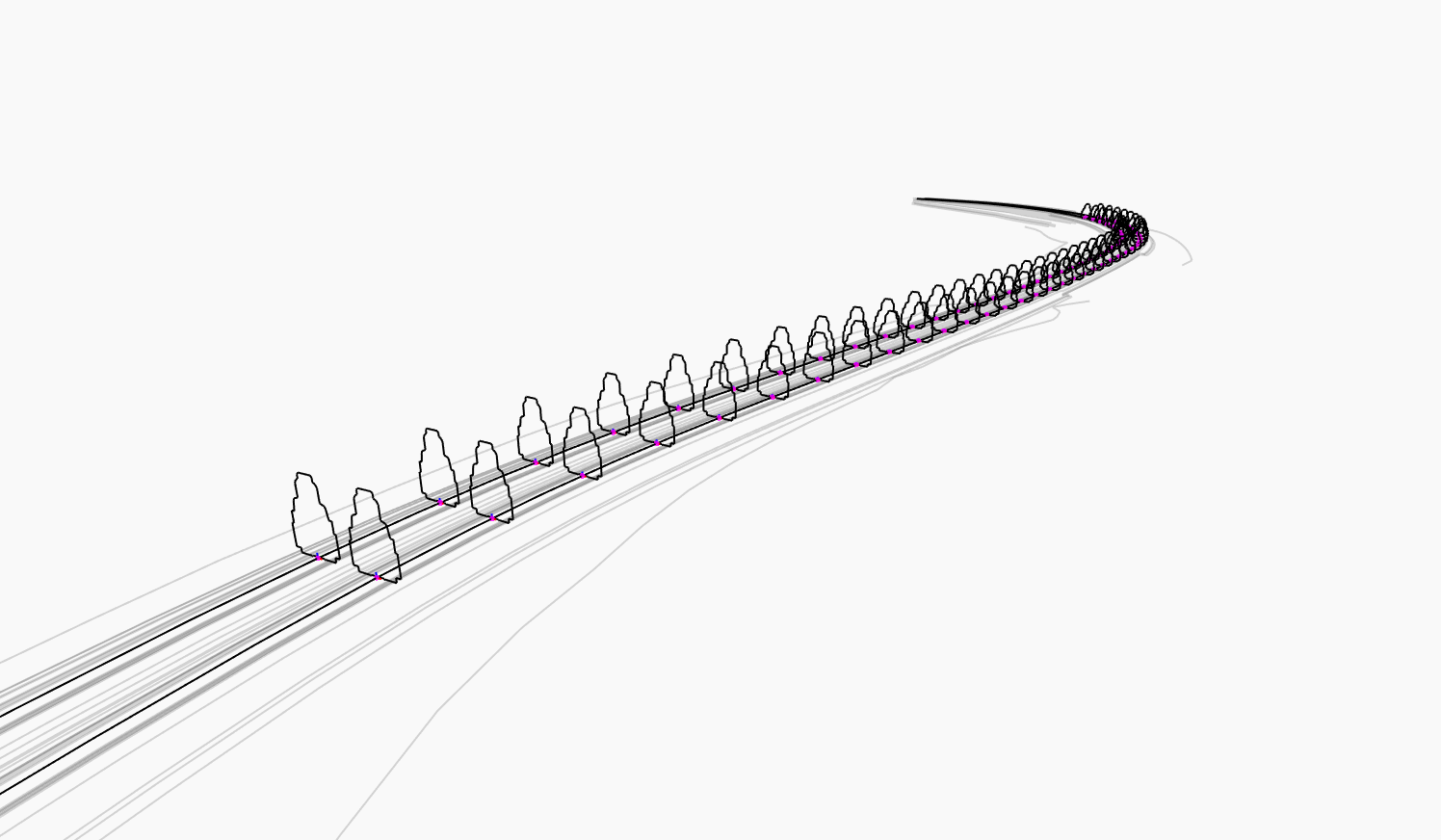

Y esto es lo que obtenemos en Dynamo.

Generar sólidos

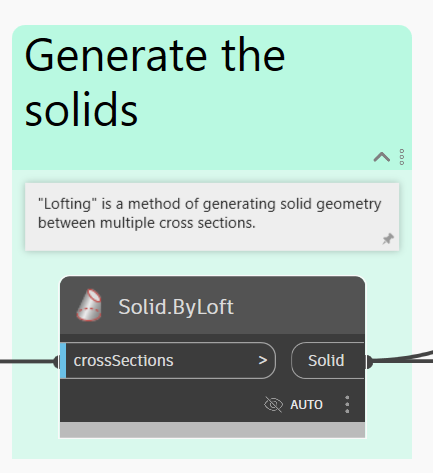

¡Buenas noticias! Ya se ha completado la parte más complicada. Ahora solo tenemos que generar sólidos entre los perfiles. Esto se consigue fácilmente con el nodo Solid.ByLoft.

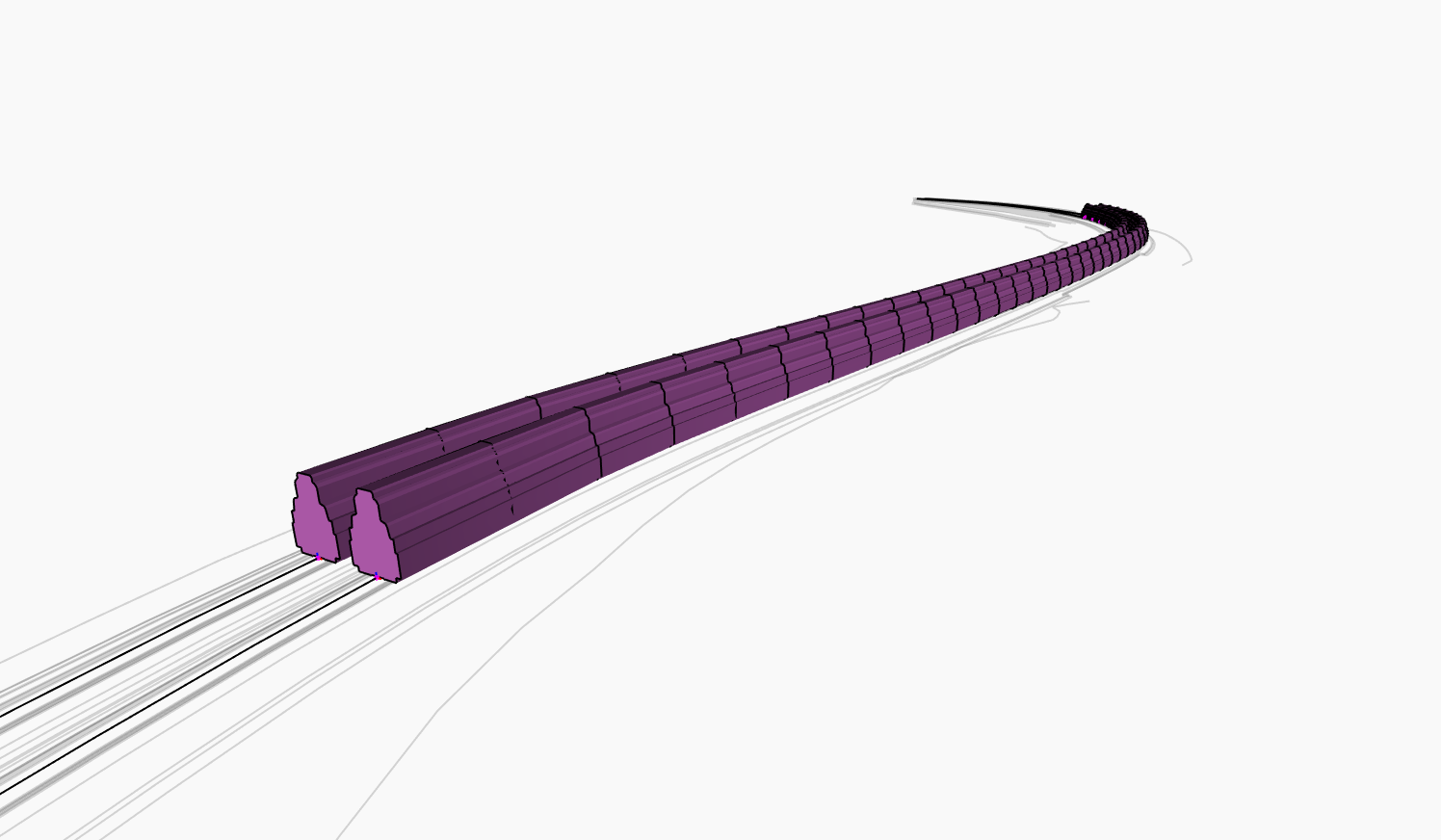

Este es el resultado. Recuerde que estos son sólidos de Dynamo; aún debemos crearlos en Civil 3D.

Generar sólidos en Civil 3D

El último paso es generar los sólidos en el espacio modelo. También les asignaremos un color para que sean fáciles de ver.

Resultado

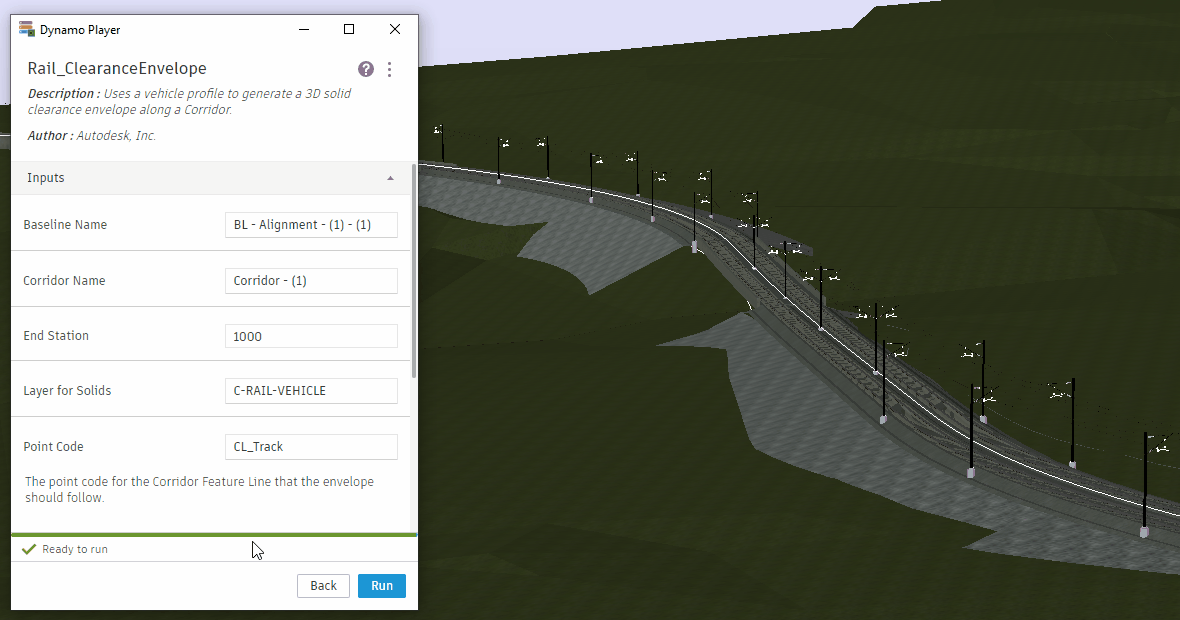

A continuación, se muestra un ejemplo de cómo ejecutar el gráfico con el Reproductor de Dynamo.

Si es la primera vez que utiliza el Reproductor de Dynamo, consulte la sección Dynamo Player.

Ideas

A continuación, se ofrecen algunas ideas sobre cómo podría ampliar las posibilidades de este gráfico.

Añada la capacidad de utilizar diferentes intervalos de P.K. por separado para cada vía.

Divida los sólidos en segmentos más pequeños que se puedan analizar individualmente para detectar conflictos.

Compruebe si los sólidos de envolvente se intersecan con elementos y coloree aquellos que entren en conflicto.

Utilice un bloque de perfil de vehículo para generar sólidos 3D de envolvente libre a lo largo de una obra lineal.

¡Misión cumplida!

🎯
🎉
185KB
Rail_ClearanceEnvelope (1).dyn
22MB
Rail_ClearanceEnvelope.dwg
Selección de la obra lineal, la línea base y la línea característica
Obtención de sistemas de coordenadas a lo largo de las líneas características de obra lineal
Visualización de la transformación de la geometría entre sistemas de coordenadas
La geometría del bloque del perfil del vehículo después de la transformación
Los sólidos de Dynamo después de la solevación
Generación de sólidos en Civil 3D
Ejecución del gráfico mediante el Reproductor de Dynamo y visualización de los resultados en Civil 3D
