Узлы и провода

PreviousБиблиотекаNextОсновные узлы и понятия

Last updated 1 month ago

Узлы

Узлы Dynamo — это объекты, путем соединения которых создается визуальная программа. Каждый узел выполняет ту или иную операцию. Это может быть как простая операция, например хранение числа, так и более сложная, например создание или запрос геометрического объекта.

Структура узла

Большинство узлов Dynamo состоит из пяти частей. За некоторыми исключениями (например, входные узлы) в большинстве своем узлы имеют следующую структуру.

  1. Имя: имя узла, имеющее формат Category.Name.

  2. Основная часть узла: если щелкнуть ее правой кнопкой мыши, отобразятся параметры, действующие на уровне узла.

  3. Порты (ввода и вывода): разъемы для проводов, передающих входные данные для узла, а также результаты выполненной узлом операции.

  4. Значение по умолчанию: щелкните порт ввода правой кнопкой мыши. Для некоторых узлов заданы значения по умолчанию, которые можно использовать или игнорировать.

Порты ввода/вывода узлов

Порты — это вводы и выводы узлов, играющие роль разъемов для проводов. В порты, расположенные слева, поступают входящие данные, а из портов, расположенных справа, передаются далее результаты выполненной операции.

Каждый порт рассчитан на прием данных определенного типа. Если соединить с портами узла Point.ByCoordinates число, например 2.75, то операция выполнится успешно и будет создана точка. Но если вместо числа соединить с тем же портом текстовое значение, например Red, это приведет к ошибке.

Совет. Наведите курсор на порт, чтобы увидеть подсказку о требуемом типе данных.

  1. Метка порта

  2. Подсказка

  3. Тип данных

  4. Значение по умолчанию

Состояния узла

Для демонстрации состояния выполнения операций в узлах визуальной программы в Dynamo используются разные цвета. Иерархия состояний определяется следующим образом: ошибка > предупреждение > информация > просмотр.

Если навести курсор на имя или порты, либо щелкнуть их правой кнопкой мыши, отобразятся дополнительные сведения и параметры.

  1. Соответствующие входные данные: если над входными портами узла отображаются синие вертикальные полосы, это означает, что узел правильно подключен, и в него поступают входные данные нужного типа.

  2. Несоответствующие входные данные: если над одним или несколькими входными портами узла отображается красная вертикальная полоса, нужно подключить эти порты так, чтобы в них поступали входные данные нужного типа.

  3. Функция: это узел, выводом которого является функция и порт вывода которого помечен серой вертикальной полосой.

  4. Выбранный: выбранные узлы выделяются голубой рамкой по периметру.

  5. Замороженный: замороженными являются полупрозрачные синие узлы, и выполнение операций таких узлов приостановлено.

  6. Предупреждение: желтый цвет строки состояния под узлом указывает на состояние предупреждения. Это значит, что в узле отсутствуют входные данные либо используются неверные типы данных.

  7. Ошибка: красный цвет строки состояния под узлом указывает на то, что в узле произошла ошибка.

  8. Сведения: синий цвет строки состояния под узлом указывает на информационное состояние, которое обозначает наличие полезных сведений об узлах. Переход к этому состоянию может быть вызван значением, близким к максимальному значению, поддерживаемому узлом, либо таким использованием узла, при котором может пострадать производительность, и т. д.

Обработка узлов с ошибками и предупреждениями

Совет. Используя информацию из подсказки, проверьте узлы, предшествующие текущему, на наличие ошибок в типе или структуре требуемых данных.

  1. Подсказка с предупреждением: не указанные данные или значение Null не могут использоваться как данные типа Double (то есть, число).

  2. Используйте узел Watch, чтобы просмотреть входные данные.

  3. Узел Number, предшествующий текущему, передает на выходе текстовое значение Red, а не число.

Замораживание узлов

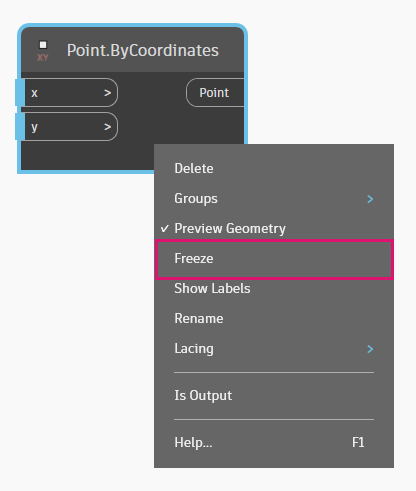

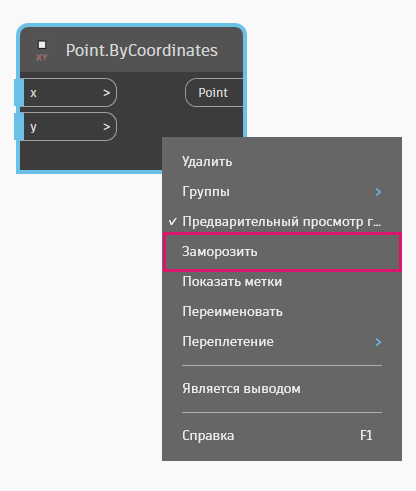

В некоторых случаях может потребоваться предотвратить выполнение операций определенных узлов в визуальной программе. Это можно сделать, заморозив узел. Этот параметр доступен в контекстном меню узла.

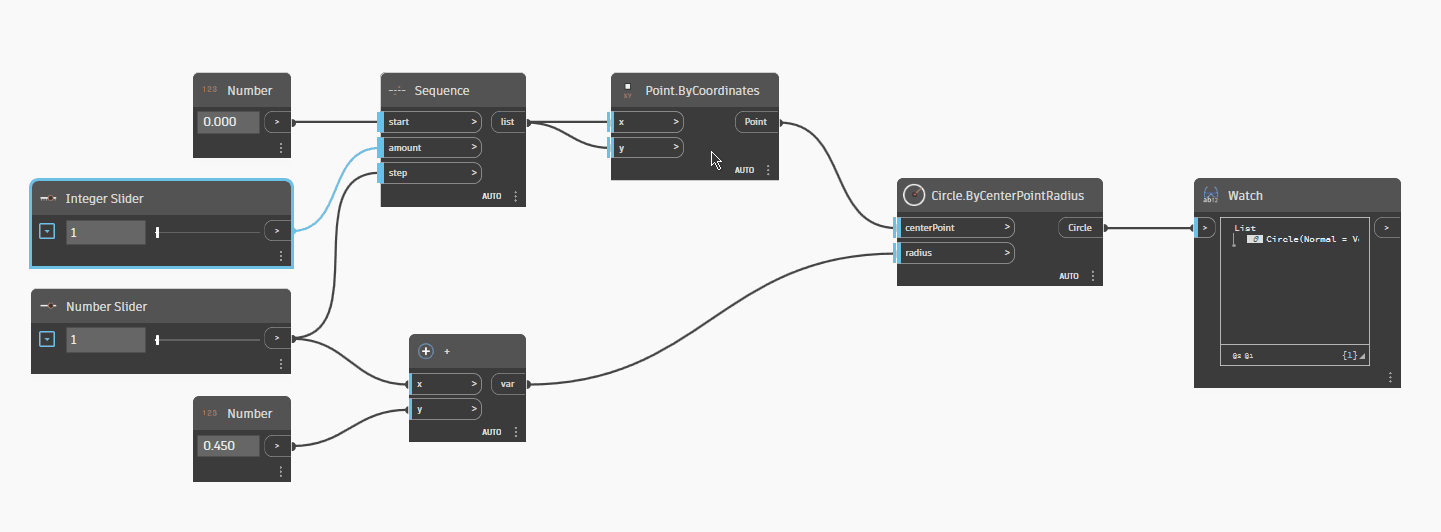

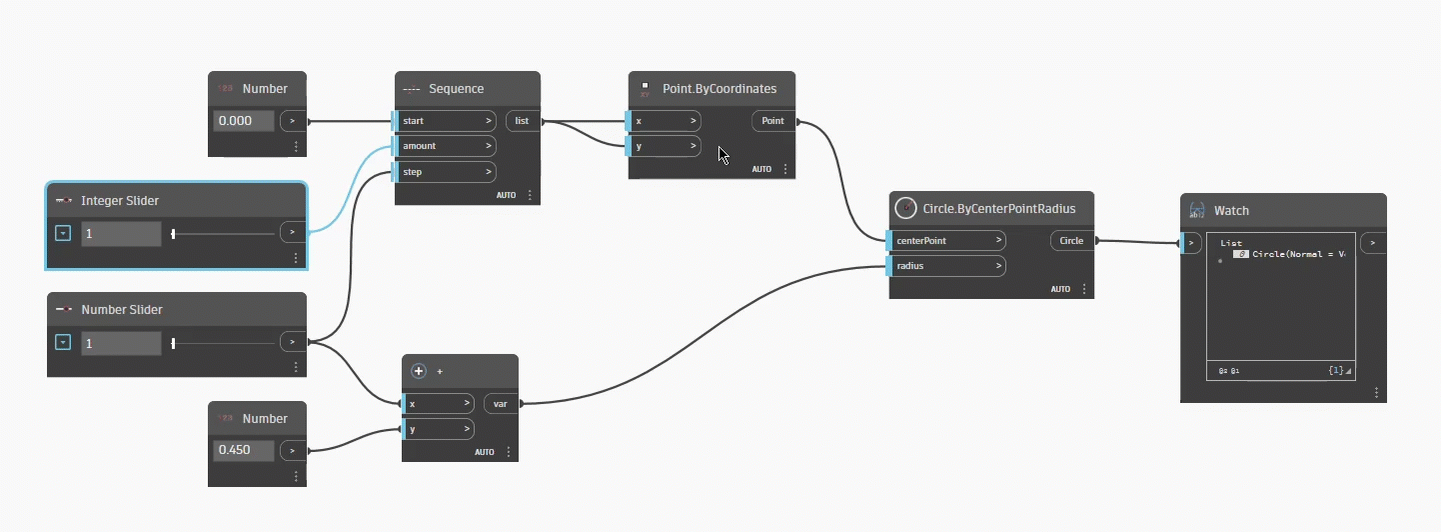

При замораживании узла также замораживаются следующие за ним узлы. Другими словами, все узлы, которые зависят от вывода замороженного узла, также будут заморожены.

Провода

Провода соединяют друг с другом узлы, создавая тем самым связи и обеспечивая поток выполнения операций в рамках визуальной программы. Их можно воспринимать как настоящие электрические провода, передающие заряды (данные) от одного объекта к другому.

Поток выполнения операций в программе

Каждый провод соединяет порт вывода одного узла с портом ввода другого. Такой порядок подключения определяет направление потока данных в визуальной программе.

Порты ввода находятся слева от узлов, а порты вывода — справа, поэтому можно сказать, что поток выполнения операций в программе направлен слева направо.

Создание проводов

Для создания провода нужно щелкнуть сначала порт одного узла, а затем порт другого узла, чтобы установить соединение. В процессе создания соединения провод отображается пунктирной линией, после чего становится сплошным.

Данные всегда проходят по проводам в направлении от вывода к вводу, однако последовательность выбора соединяемых портов не играет роли и может быть любой.

Редактирование проводов

Зачастую при работе над визуальной программой возникает необходимость в корректировке потока выполнения операций путем редактирования проводов, играющих роль соединительных элементов. Чтобы отредактировать провод, щелкните порт ввода подсоединенного узла. Далее выберите один из следующих вариантов:

  • Чтобы изменить подключение к порту ввода, щелкните другой порт ввода.

  • Чтобы удалить провод, перетащите его в сторону от узла, а затем щелкните в рабочем пространстве.

  • Чтобы повторно соединить несколько проводов, щелкните нужные элементы при нажатой клавише SHIFT.

  • Чтобы дублировать провод, щелкните нужный элемент при нажатой клавише CTRL.

Провода по умолчанию и выделенные провода

По умолчанию провода отображаются при просмотре как серые прерывистые линии. При выборе узла все подключенные к нему провода выделяются голубым цветом, как и сам узел.

  1. Выделенный провод

  2. Провод по умолчанию

Скрытие проводов по умолчанию

Если требуется скрыть провода на графике, снимите флажок «Показать соединители» в меню «Просмотреть» > «Соединители».

В данном случае бледно-голубым цветом будут отображаться только выбранные узлы и соединенные с ними провода.

Скрытие отдельных проводов

Чтобы скрыть только выбранный провод, щелкните правой кнопкой мыши вывод узла и выберите «Скрыть провода».

Значок переплетения: значение , заданное для совпадающих входных данных списка (подробные сведения см. далее).

Просмотр откл.: серый цвет строки состояния под узлом и значок глаза указывают на то, что просмотр геометрии для этого узла отключен.

Если визуальная программа содержит предупреждения или ошибки, то Dynamo предоставляет подробную информацию о проблеме. Над именем каждого желтого узла отображается подсказка. Наведите курсор на значок подсказки с предупреждением или ошибкой , чтобы узнать подробности.

параметра «Переплетение»
