Практикум по работе с пакетом: Mesh Toolkit

PreviousПакеты: введениеNextРазработка пакетов

Last updated 1 month ago

Dynamo Mesh Toolkit содержит инструменты для импорта сетей из внешних файлов других форматов, создания сетей из геометрических объектов Dynamo и построения сетей вручную по вершинам и индексам. В библиотеке также содержатся инструменты для редактирования и восстановления сетей, а также для извлечения горизонтальных срезов, используемых в ходе изготовления изделий.

Пакет Dynamo Mesh Toolkit — это результат непрерывной работы специалистов Autodesk, направленной на исследование сетей. В ближайшие годы функциональные возможности пакета будут постоянно улучшаться и пополняться. Разработчики Dynamo с нетерпением ждут ваших отзывов и предложений по новым функциям, а также сообщений об обнаруженных ошибках.

Сети и тела

Установка Mesh Toolkit

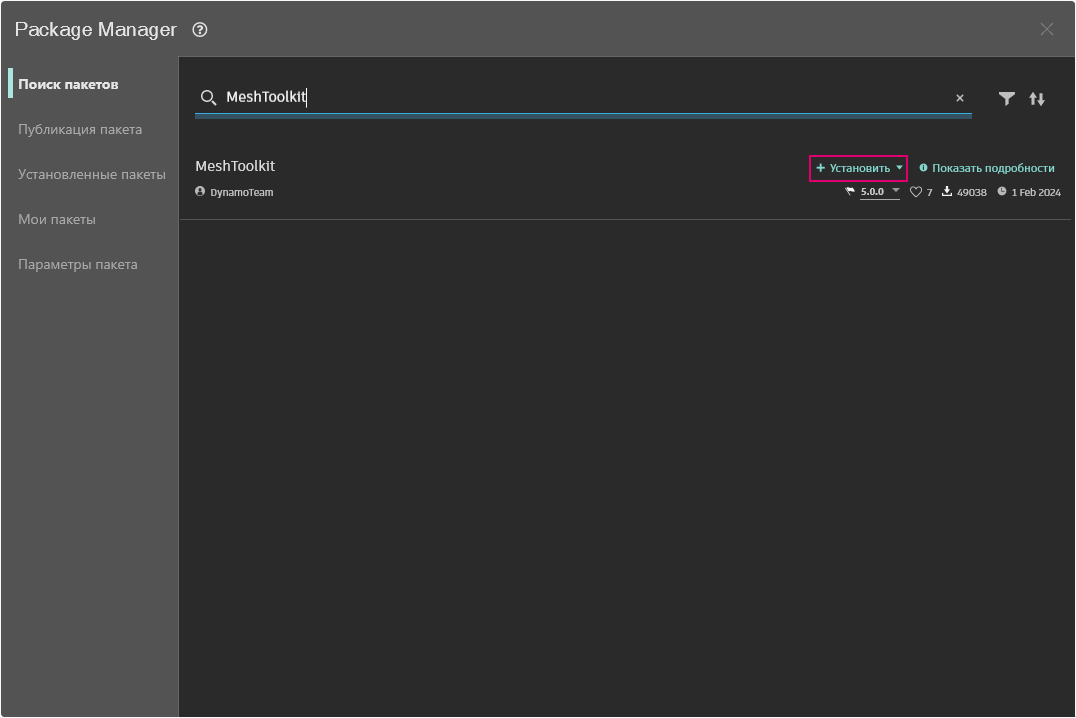

В Dynamo в верхней строке меню выберите «Пакеты» > «Package Manager». В поле поиска введите MeshToolkit одним словом (без пробелов). Нажмите кнопку «Установить» и подтвердите действие, чтобы начать скачивание. Проще простого.

Упражнение «Пересечение сети»

Скачайте файл с примером, щелкнув ссылку ниже.

Полный список файлов с примерами можно найти в приложении.

В этом примере рассматривается работа с узлом Intersect в составе MeshToolkit. Вам потребуется импортировать сеть, а затем рассечь ее с использованием нескольких входных плоскостей для получения срезов. Это первый этап подготовки модели изделия к изготовлению с помощью лазерной или водоструйной резки либо фрезерного станка с ЧПУ.

Для начала откройте в Dynamo файл Mesh-Toolkit_Intersect-Mesh.dyn.

  1. File Path: найдите файл сети для импорта (stanford_bunny_tri.obj). Поддерживаются файлы MIX и OBJ.

  2. Mesh.ImportFile: соедините этот узел с узлом File Path, чтобы импортировать сеть.

  1. Point.ByCoordinates: создайте точку, которая станет центром дуги.

  2. Arc.ByCenterPointRadiusAngle: создайте дугу на основе заданной точки. Эта кривая будет использоваться для размещения серии плоскостей. __ Параметры: __ radius: 40, startAngle: -90, endAngle:0

Создайте серию плоскостей, ориентированных вдоль дуги.

  1. Code Block: создайте 25 чисел в диапазоне от 0 до 1.

  2. Curve.PointAtParameter: соедините порт вывода Arc с портом ввода curve, а порт вывода Code Block — с портом ввода param, чтобы получить набор точек вдоль кривой.

  3. Curve.TangentAtParameter: соедините порты этого узла аналогично портам предыдущего.

  4. Plane.ByOriginNormal: соедините порт вывода Point с портом ввода origin, а порт вывода Vector — с портом ввода normal, чтобы создать набор плоскостей на основе полученных точек.

Рассеките сеть с помощью этих плоскостей.

  1. Mesh.Intersect: плоскости рассекают импортированную сеть, в результате чего создается набор контуров, состоящих из сложных кривых. Щелкните правой кнопкой мыши узел и задайте для переплетения значение «Самый длинный».

  2. PolyCurve.Curves: сложные кривые разбиваются на свои фрагменты кривых.

  3. Curve.EndPoint: извлеките значения конечных точек для каждой кривой.

  4. NurbsCurve.ByPoints: постройте NURBS-кривую на основе полученных точек. Добавьте узел Boolean и установите для него значение True, чтобы замкнуть кривые.

Теперь отключите предварительный просмотр для некоторых узлов, таких как Mesh.ImportFile, Curve.EndPoint, Plane.ByOriginNormal и Arc.ByCenterPointRadiusAngle, чтобы лучше рассмотреть результат.

  1. Surface.ByPatch: создайте участки поверхности для каждого контура, чтобы сформировать срезы сети.

Добавьте второй набор срезов для получения «вафельного» эффекта.

Как вы могли заметить, операции пересечения при работе с сетями выполняются гораздо быстрее, чем при работе с аналогичным телом. Использование сетей позволяет ускорить многие рабочие процессы, подобные представленному в этом упражнении.

В упражнении ниже демонстрируются некоторые базовые операции с сетями, выполняемые с помощью Mesh Toolkit. В этом упражнении сеть рассекается на несколько частей при помощи плоскостей, что при использовании тел потребовало бы больших вычислительных мощностей. Сеть, в отличие от тела, имеет заданное «разрешение». Кроме того, она определяется не математически, а топологически. Благодаря этому определение сети можно адаптировать в соответствии с поставленной задачей. Дополнительные сведения о взаимосвязях сетей и тел см. в разделе данного руководства. Подробный обзор пакета Mesh Toolkit см. на . Выполните следующее упражнение, чтобы узнать, как использовать этот пакет на практике.

Геометрия для автоматизированного проектирования
странице справки Wiki по Dynamo
159KB
MeshToolkit.zip
archive
