  1. Dynamo for Civil 3D

Совместимость с Civil 3D

PreviousDynamo for Civil 3DNextНачало работы

Last updated 1 year ago

Dynamo for Civil 3D предоставляет возможности визуального программирования инженерам и проектировщикам, работающим над инфраструктурными проектами. Dynamo можно рассматривать как цифровой швейцарский нож для пользователей Civil 3D: какая бы задача перед вами ни стояла, вы сможете найти подходящее решение. Интуитивно понятный интерфейс позволяет создавать эффективные настраиваемые процедуры без написания кода. Для использования Dynamo не нужно быть программистом, но нужно уметь думать, как программист. В этой главе, а также в других главах этого руководства представлены сведения, которые помогут вам развить ваши логические навыки, что позволит вам применять принципы машинного проектирования для решения любых задач.

История

Программа Dynamo была впервые представлена в составе Civil 3D 2020, и с тех пор ее возможности постоянно расширялись и улучшались. Изначально она устанавливалась отдельно как обновление программного обеспечения. Теперь же она поставляется в пакете со всеми версиями Civil 3D. В зависимости от используемой версии Civil 3D интерфейс Dynamo может немного отличаться от приведенных в этой главе примеров. Это связано с существенными изменениями в интерфейсе Civil 3D 2023.

Версия Civil 3D
Версия Dynamo
Примечания

2024.1

2.18

2024

2.17

Обновление пользовательского интерфейса проигрывателя Dynamo

2023.2

2.15

2023

2.13

Обновление пользовательского интерфейса Dynamo

2022.1

2.12

  • Добавлены параметры хранения данных привязки объектов

  • Новые узлы для управления привязкой объектов

2022

2.10

  • Программа включена в основной пакет установки Civil 3D

  • Переход с IronPython на Python.NET

2021

2.5

2020.2

2.4

2020 Update 2

2.4

Добавлены новые узлы

2020.1

2.2

2020

2.1

Исходная версия

Для получения наиболее актуальной информации о разработке Dynamo рекомендуем посетить . В таблице ниже приведены ключевые этапы развития Dynamo for Civil 3D.

блог Dynamo

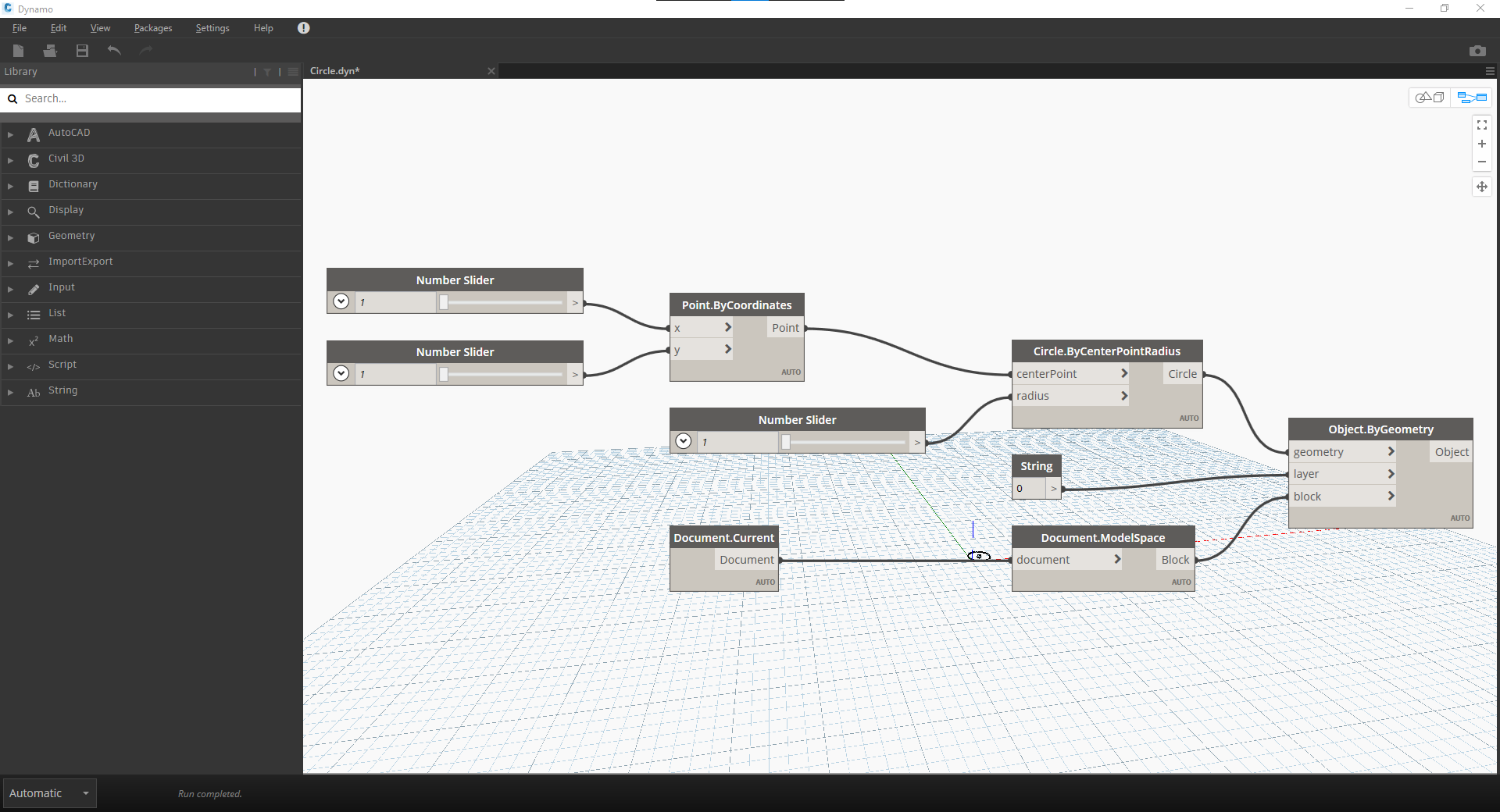

Интерфейс Dynamo, Civil 3D 2020–2022

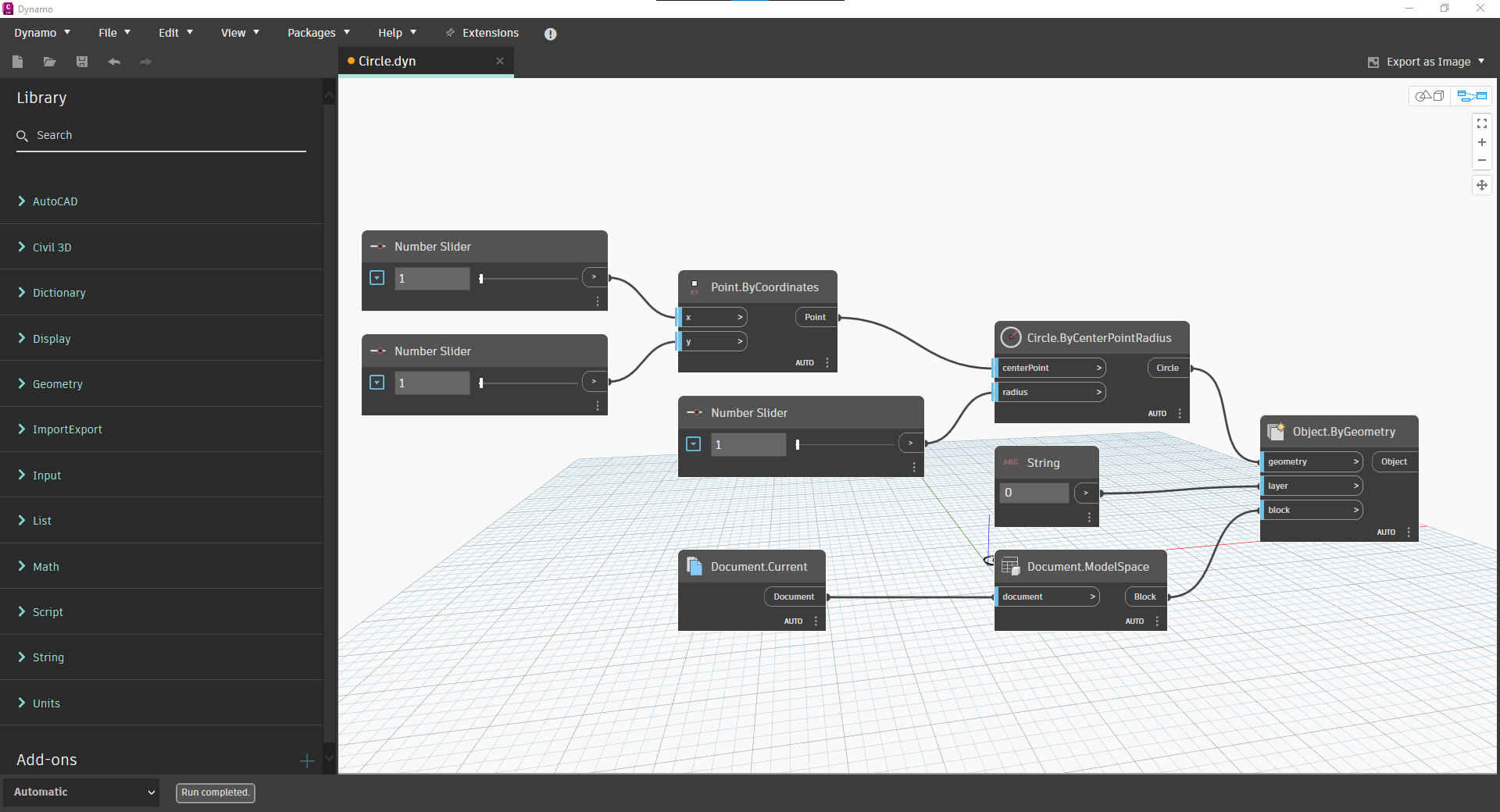

Интерфейс Dynamo, Civil 3D 2023 – настоящее время
