Привязка объекта
Last updated
Last updated
Dynamo for Civil 3D содержит эффективный механизм «запоминания» объектов, создаваемых каждым узлом. Этот механизм называется привязкой объекта, и он позволяет получать последовательные результаты при каждом запуске графика Dynamo в определенном документе. Во многих случаях подобное поведение программы является желательным, однако в определенных ситуациях пользователям требуется возможность управлять аспектами работы Dynamo более детально. В этом разделе описывается, как работает функция привязки объектов и как ее можно использовать.

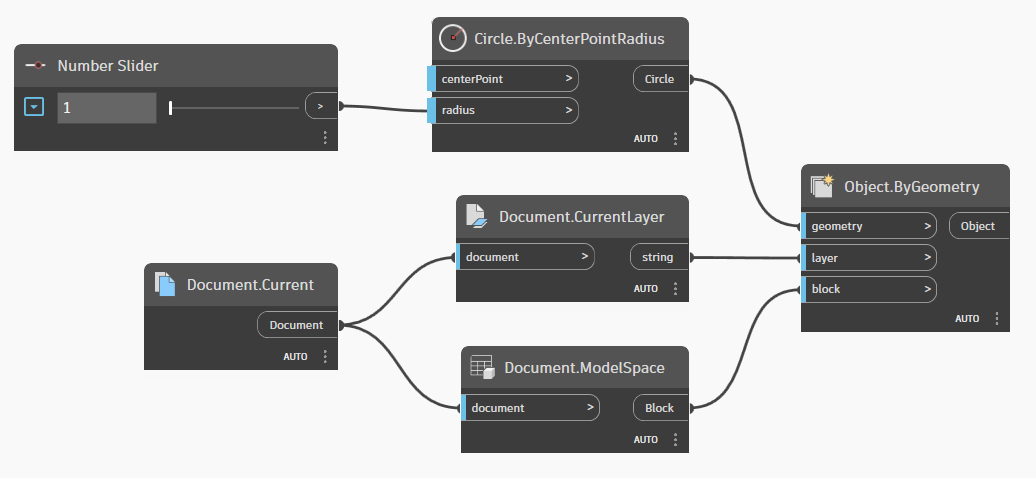

Рассмотрим данный график, который позволяет создать окружность в пространстве модели на текущем слое.

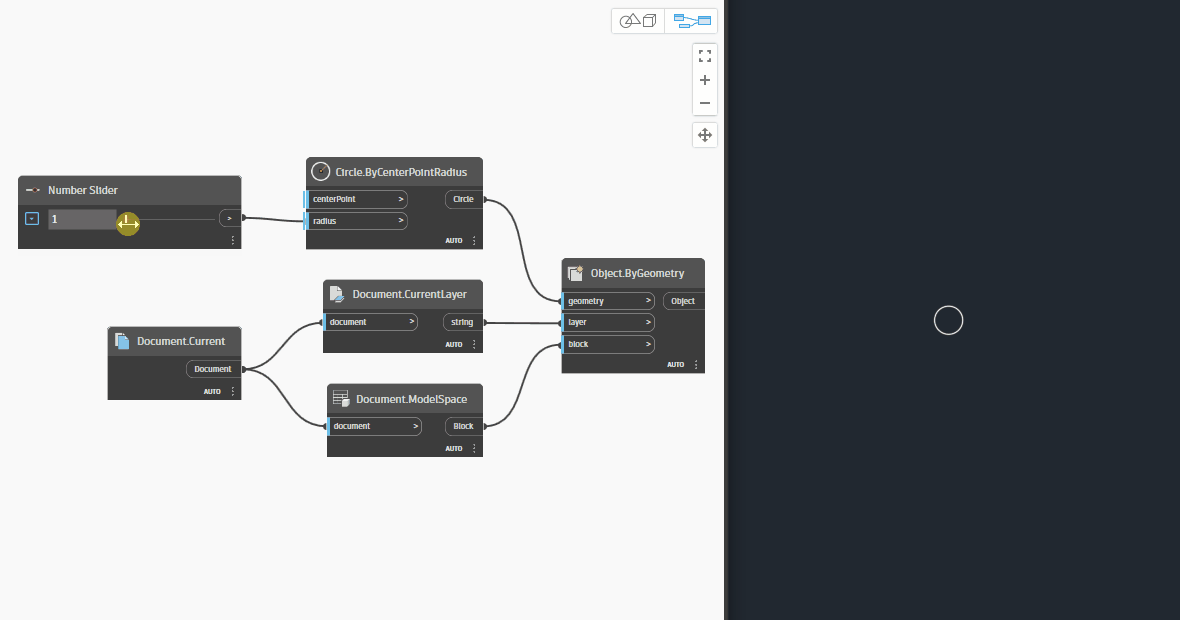

Посмотрим, что произойдет при изменении радиуса.
Это функция привязки объекта в действии. По умолчанию программа Dynamo изменяет радиус существующей окружности, а не создает новую окружность при каждом новом входном значении радиуса. Это происходит потому, что при каждом запуске графика узел Object.ByGeometry «вспоминает», что он создал эту конкретную окружность. Кроме того, эта информация сохраняется в Dynamo, чтобы в следующий раз при открытии документа Civil 3D и запуске графика поведение программы было аналогичным.

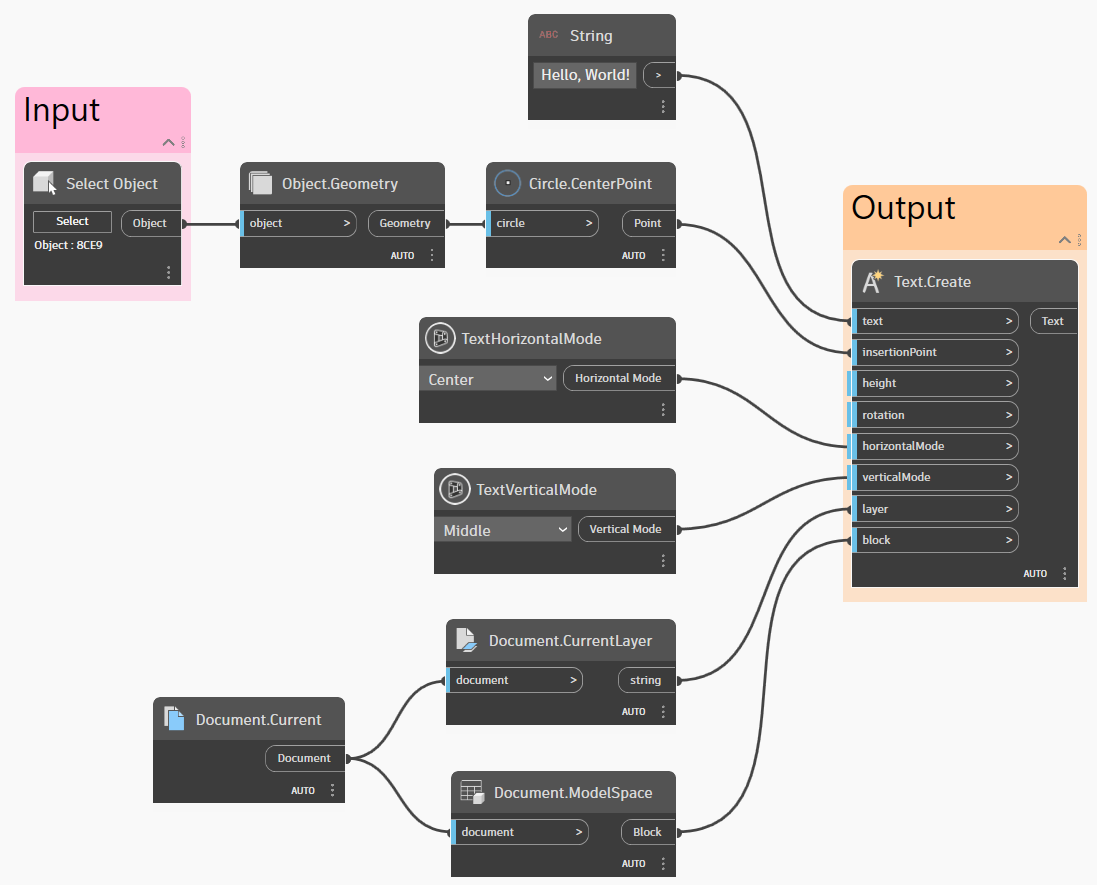

Рассмотрим пример, в котором требуется изменить стандартное поведение функции привязки объекта в Dynamo. Предположим, требуется создать график, позволяющий разместить текст внутри окружности. При этом предполагается, что график будет запускаться многократно, и при каждом его запуске новый текст должен вставляться в конкретную выбранную окружность. Вот как может выглядеть этот график.

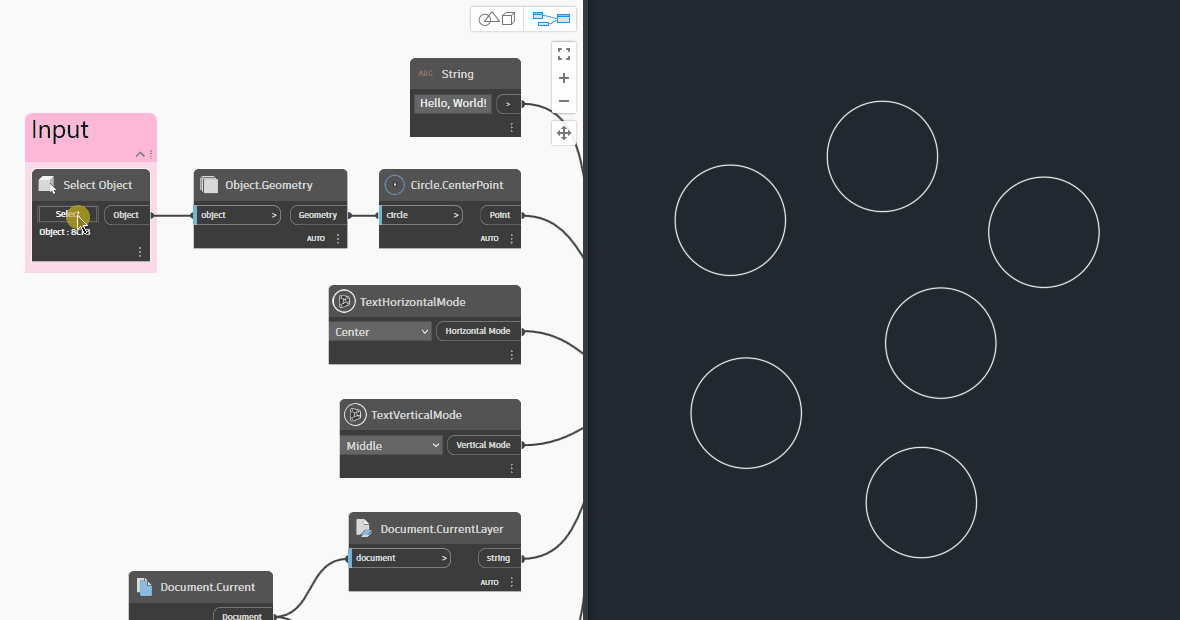

Однако вот что происходит при выборе разных окружностей.
Может показаться, что при каждом запуске графика текст удаляется и создается заново. На самом деле программа изменяет положение текста в зависимости от того, какая окружность выбрана. Это тот же самый текст, который просто помещен в другое место. Чтобы текст создавался заново каждый раз при запуске графика, необходимо изменить параметры привязки объекта Dynamo так, чтобы данные привязки не сохранялись в программе (см. раздел #binding-settings ниже).

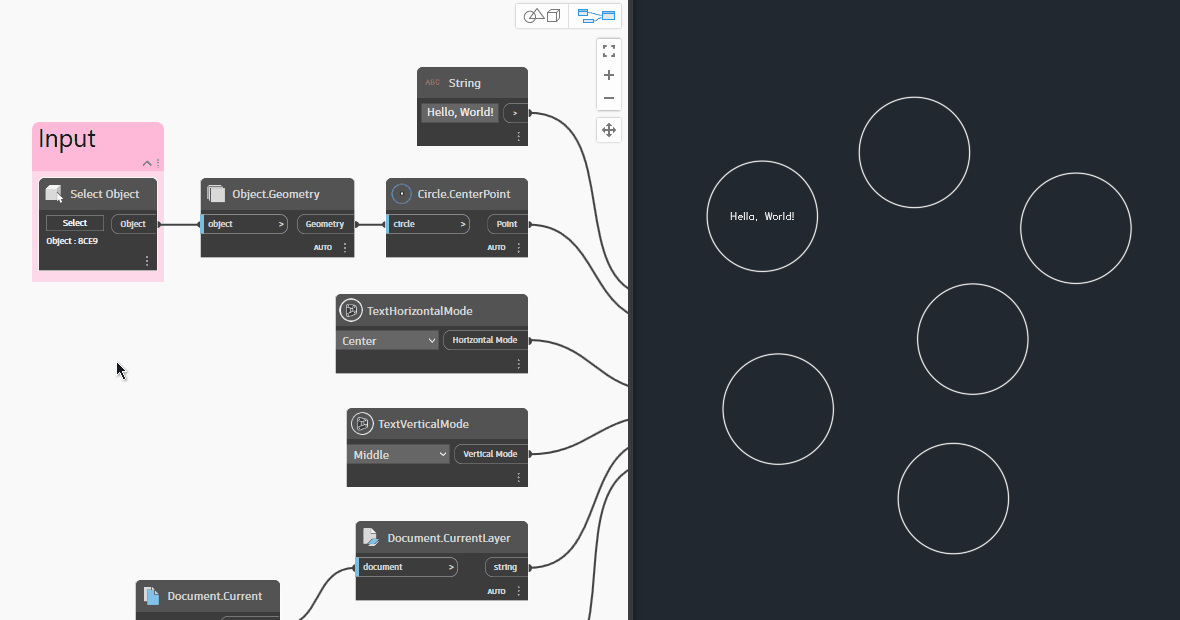

Изменив данный параметр, мы получаем нужное поведение.

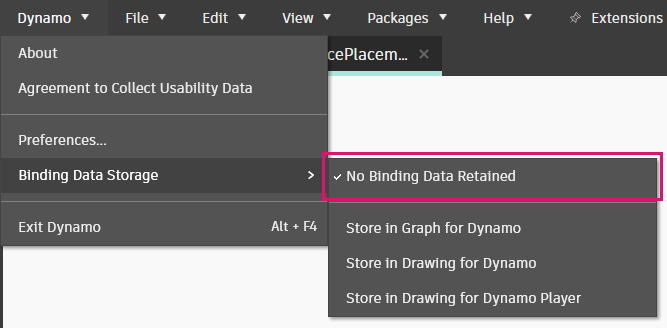

Dynamo for Civil 3D позволяет изменить поведение привязки объектов по умолчанию с помощью параметров Binding Data Storage (Хранение данных привязки) в меню Dynamo.
Обратите внимание, что параметры хранения данных привязки доступны в Civil 3D 2022.1 и более поздних версиях.

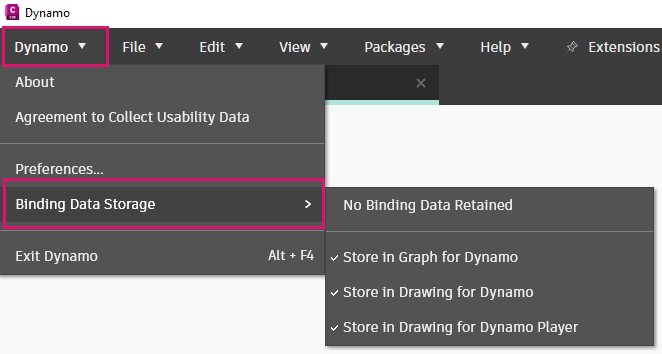

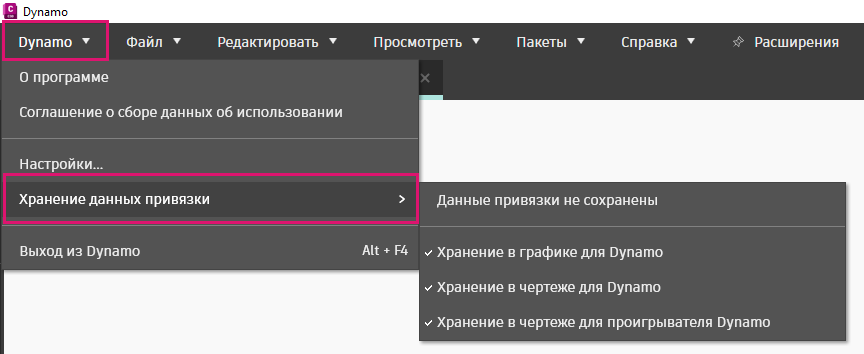

По умолчанию все параметры включены. Ниже приведен обзор каждого параметра.
Если этот параметр включен, Dynamo будет «забывать» объекты, созданные при последнем запуске того или иного графика. Этот график можно запускать в любом чертеже и в любых условиях, и каждый раз при его запуске будут создаваться новые объекты.
Рекомендации по использованию
Используйте этот параметр, если требуется, чтобы программа Dynamo «забывала» сделанное при предшествующих запусках графика и каждый раз создавала новые объекты.
Если этот параметр выбран, метаданные привязки объекта будут проиндексированы в графике (файл DYN) при его сохранении. Если закрыть и заново открыть график, а затем запустить его в том же чертеже, он должен работать точно таким же образом, что и до закрытия. При запуске этого же графика в другом чертеже данные привязки будут из него удалены, и в чертеже будут созданы новые объекты. Это означает, что при открытии исходного чертежа и повторном запуске в нем графика в дополнение к старым объектам будут созданы новые.
Рекомендации по использованию
Используйте этот параметр, если требуется, чтобы программа Dynamo «запоминала» объекты, созданные при последнем запуске графика в конкретном чертеже.
Этот параметр оптимален для ситуаций, когда определенный график Dynamo используется только в конкретном чертеже и больше нигде. Параметры 1 и 3 больше подходят для графиков, предназначенных для использования в нескольких чертежах.
Этот параметр похож на параметр 2, однако при его выборе данные привязки объекта индексируются не в графике (файл DYN), а в чертеже. Если закрыть и заново открыть график, а затем запустить его в том же чертеже, он должен работать точно таким же образом, что и до закрытия. Если запустить этот график в другом чертеже, данные привязки будут по-прежнему доступны в исходном чертеже, поскольку они сохраняются в нем, а не в графике.
Рекомендации по использованию
Используйте этот параметр, если требуется, чтобы программа Dynamo «запоминала» все полученные результаты при запуске определенного графика в нескольких чертежах.
Первое, что следует учесть при выборе этого параметра, — это то, он не влияет на взаимодействие графика с чертежом при запуске графика через основной интерфейс Dynamo. Этот параметр применяется только при запуске графика с помощью проигрывателя Dynamo.
Если вы еще не знакомы с проигрывателем Dynamo, см. раздел Проигрыватель Dynamo.
Если запустить график в основном интерфейсе Dynamo, а затем закрыть и запустить его снова, но уже в проигрывателе Dynamo, то в дополнение к созданным изначально объектам будут созданы новые. Однако после того, как график будет выполнен в проигрывателе Dynamo, данные привязки объектов будут индексированы в чертеже. Таким образом, если запустить один и тот же график несколько раз в проигрывателе Dynamo, то вместо создания новых объектов будут обновляться уже существующие. Если запустить этот же график через проигрыватель Dynamo в другом чертеже, данные привязки будут по-прежнему доступны в исходном чертеже, поскольку они сохраняются в нем, а не в графике.
Рекомендации по использованию
Используйте этот параметр, если требуется, чтобы проигрыватель Dynamo «запоминал» все полученные результаты при запуске определенного графика в нескольких чертежах.
