# パッケージのケース スタディ - Mesh Toolkit

Dynamo Mesh Toolkit には、Dynamo ジオメトリ オブジェクトからメッシュを作成し、頂点とインデックスを使用してメッシュを手動で作成するためのツールが用意されています。このライブラリには、メッシュの変更や修復を行うためのツールや、製造処理で使用する水平方向のスライスを抽出するためのツールも用意されています。このツールキットは、外部メッシュ ファイルの読み込みとクエリーにも使用できますが、この例ではメッシュが頂点とインデックスのセットとしてスクリプトに含まれているため、追加のファイルは必要ありません。外部メッシュ ファイルの代わりに、提供されるグラフでは **Data.Remember** ノードを使用して、Stanford Bunny としてよく知られるメッシュの再作成に必要なすべての情報を格納します。

!

Dynamo Mesh Toolkit は、オートデスクによるメッシュ研究の一環として開発されているため、今後も拡張を続けていきます。このツールキットには、頻繁に新しいメソッドが追加される予定になっています。コメント、バグの報告、新機能の提案については、お気軽に Dynamo チームまでご連絡ください。

### メッシュとソリッドとの比較

次の演習では、Mesh Toolkit を使用して、いくつかの基本的なメッシュ操作を説明します。この演習では、メッシュを一連の平面と交差させます。この操作でメッシュではなくソリッドを使用すると、計算量が多くなります。ソリッドとは異なり、メッシュには一定の「解像度」があり、数学的にではなく位相幾何学的に定義されます。この解像度を現在のタスクに基づいて定義できます。メッシュとソリッドとの関係について詳しくは、この手引の「[計算設計用のジオメトリ](/ja/5_essential_nodes_and_concepts/5-2_geometry-for-computational-design.md)」の章を参照してください。Mesh Toolkit の詳細な説明については、[Dynamo Wiki ページ](https://github.com/DynamoDS/Dynamo/wiki/Dynamo-Mesh-Toolkit)を参照してください。次の演習で、パッケージの内容を確認してみましょう。

### Mesh Toolkit をインストールする

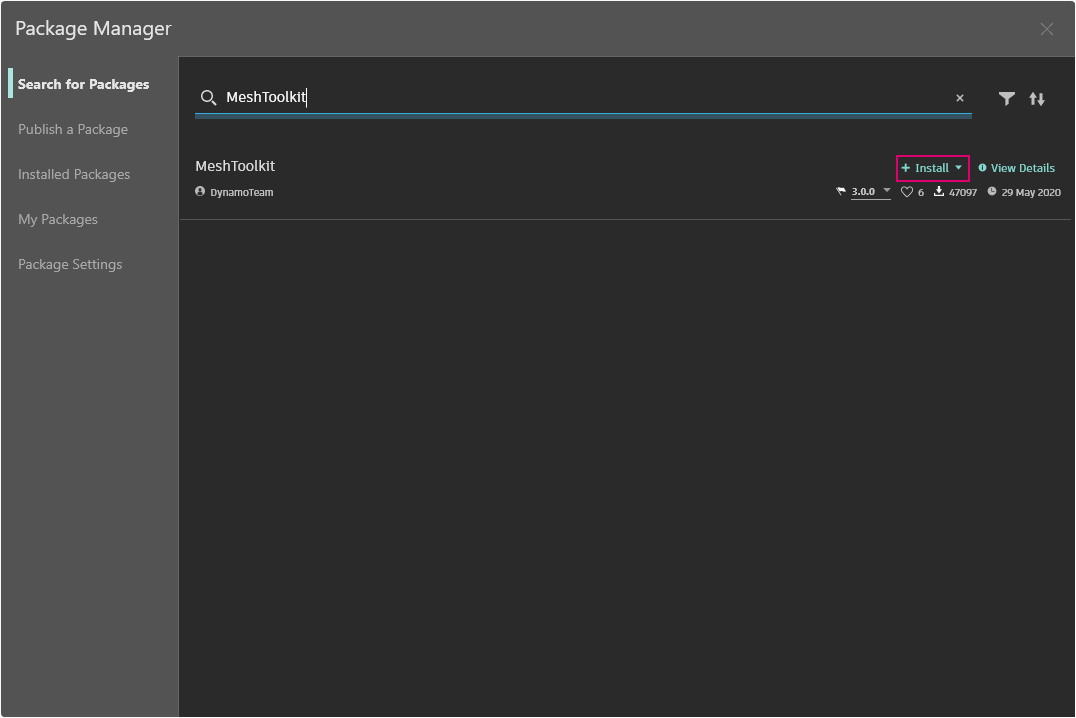

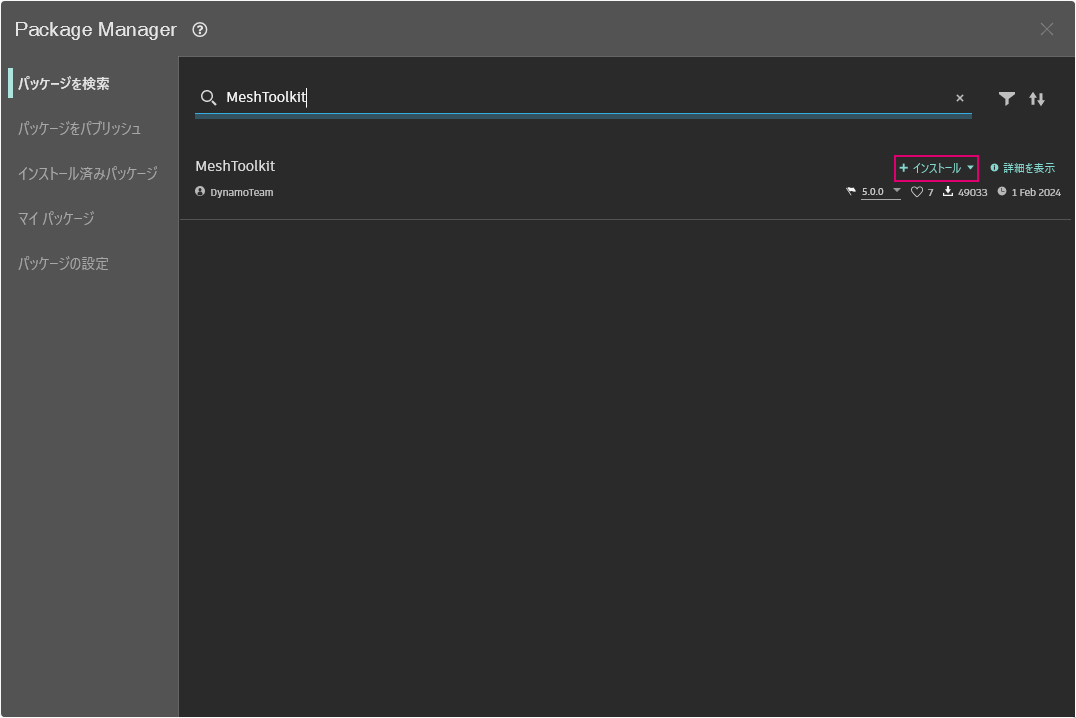

Dynamo で、上部メニュー バーの\[パッケージ] > \[Package Manager]に移動します。検索フィールドに「MeshToolkit」と入力します。スペースを入れずに 1 つの単語として入力してください。\[インストール]をクリックし、確認を承諾してダウンロードを開始します。非常に簡単です。

<figure><img src="https://4202566639-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FJPSLCt5YLZNNPlPsMyh4%2Fuploads%2Fgit-blob-909ffe3add3f3b6b493a54bb1f0c80c65f3525e7%2Finstall-mesh-toolkit.png?alt=media" alt=""><figcaption></figcaption></figure>

## 演習: メッシュを交差させる

> 下のリンクをクリックして、サンプル ファイルをダウンロードします。
>
> すべてのサンプル ファイルの一覧については、付録を参照してください。

{% file src="/files/gw9AFw11Ee50pZu2eHy8" %}

この例では、Mesh Toolkit の Intersection ノードについて説明します。格納された頂点からメッシュを生成し、それを一連の入力平面と交差させてスライスを作成します。レーザー カッター、ウォータージェット カッター、CNC ミルなどの製造用モデルを作成する場合は、最初にこの操作を実行することになります。

最初に、*Dynamo で Mesh-Toolkit\_Intersect-Mesh.dyn* を開きます。

!

> 1. **Data.Remember:** これら 2 つのノードには、点として格納されるメッシュ頂点と、一連の整数であるメッシュ インデックスが含まれます。これらが組み合わさって、メッシュの再作成に必要なすべての情報を提供します。
> 2. **Mesh.ByVerticesAndIndices:** データ ノードの頂点とインデックスを接続して、メッシュを作成します。

!

> 1. **Point.ByCoordinates** ノードで、点を作成します。この点が、円弧の中心になります。
> 2. **Arc.ByCenterPointRadiusAngle** ノードで、上記の点を中心とする円弧を作成します。この曲線を使用して、一連の面が配置されます。 **設定は次のとおりです。** `radius: 40, startAngle: -90, endAngle:0`

円弧に沿って方向付けられた一連の平面を作成します。

!

> 1. **Code Block** ノードで、0 から 1 までの 25 個の数値を入力します。
> 2. **Curve.PointAtParameter** ノードの *curve* 入力に Arc.ByCenterPointRadiusAngle ノードの Arc 出力を接続し、*param* 入力に Code Block ノードの出力を接続します。これにより、曲線に沿って一連の点が抽出されます。
> 3. **Curve.TangentAtParameter** ノードの curve 入力に、Arc.ByCenterPointRadiusAngle ノードの Arc 出力を接続します。
> 4. **Plane.ByOriginNormal** ノードの *origin* 入力に Curve.PointAtParameter ノードの Point 出力を接続し、*normal* 入力に Curve.TangentAtParameter ノードの Vector 出力を接続します。これにより、各点に一連の平面が作成されます。

次に、これらの平面を使用してメッシュを交差させます。

!

> 1. **Mesh.Intersect:** ノードで、生成したメッシュと平面を交差させ、一連のポリカーブの輪郭線を作成します。ノードを右クリックして、レーシングを最長に設定します。
> 2. **PolyCurve.Curves** ノードで、ポリカーブを曲線のフラグメントに分割します。
> 3. **Curve.EndPoint** ノードで、各曲線の終了点を抽出します。
> 4. **NurbsCurve.ByPoints** ノードで、点群を使用して NURBS 曲線を作成します。次に、Boolean ノードを *True* に設定して曲線を閉じます。

続行する前に、一部のノード(Mesh.ByVerticesAndIndices、Curve.EndPoint、Plane.ByOriginNormal、Arc.ByCenterPointRadiusAngle など)のプレビューをオフにして、結果を見やすくします。

!

> 1. **Surface.ByPatch** ノードで、各輪郭線に対してサーフェスを作成して、メッシュの「スライス」を作成します。

2 つ目のスライスの集合を追加すると、2 種類のスライスが格子のように表示されます。

!

メッシュを使用すると、交差の演算がソリッドよりも高速になることがわかります。この演習で紹介したようなワークフローには、メッシュが適しています。
