Fallstudie zu Paketen: Mesh Toolkit
Das Dynamo Mesh Toolkit enthält Werkzeuge zum Importieren von Netzen aus externen Dateiformaten, zum Erstellen von Netzen aus Dynamo-Geometrieobjekten und zum manuellen Erstellen von Netzen aus ihren Scheitelpunkten und Indizes. In der Bibliothek stehen außerdem Werkzeuge zum Ändern oder Reparieren von Netzen sowie zum Extrahieren horizontaler Segmente zur Verwendung in der Fertigung zur Verfügung.
Das Dynamo Mesh Toolkit ist Bestandteil der von Autodesk durchgeführten laufenden Forschungsarbeiten zu Netzen und wird daher in den kommenden Jahren weiter ausgebaut. Sie können damit rechnen, dass häufig neue Methoden zu diesem Toolkit hinzukommen. Falls Sie Kommentare oder Vorschläge haben oder Fehler melden möchten, ist das Dynamo-Team jederzeit für Sie da.
Netze und Volumenkörper im Vergleich
In der unten folgenden Übung werden einige grundlegende Operationen für Netze unter Verwendung von Mesh Toolkit gezeigt. In der Übung schneiden Sie ein Netz mit einer Folge von Ebenen. Wenn Sie hierfür Volumenkörper verwenden, kann dies sehr viel Rechenaufwand erfordern. Bei Netzen ist die "Auflösung" im Gegensatz zu Volumenkörpern festgelegt. Darüber hinaus werden Netze nicht mathematisch, sondern topologisch definiert und die Auflösung kann für die Zwecke der jeweiligen Aufgabe definiert werden. Weitere Informationen zum Verhältnis von Netzen und Volumenkörpern finden Sie im Kapitel Geometrie für Computational Design in diesem Leitfaden. Eine genauere Analyse von Mesh Toolkit finden Sie auf der Dynamo-Wiki-Seite. Die folgende Übung zeigt die Verwendung dieses Pakets.
Installieren von Mesh Toolkit

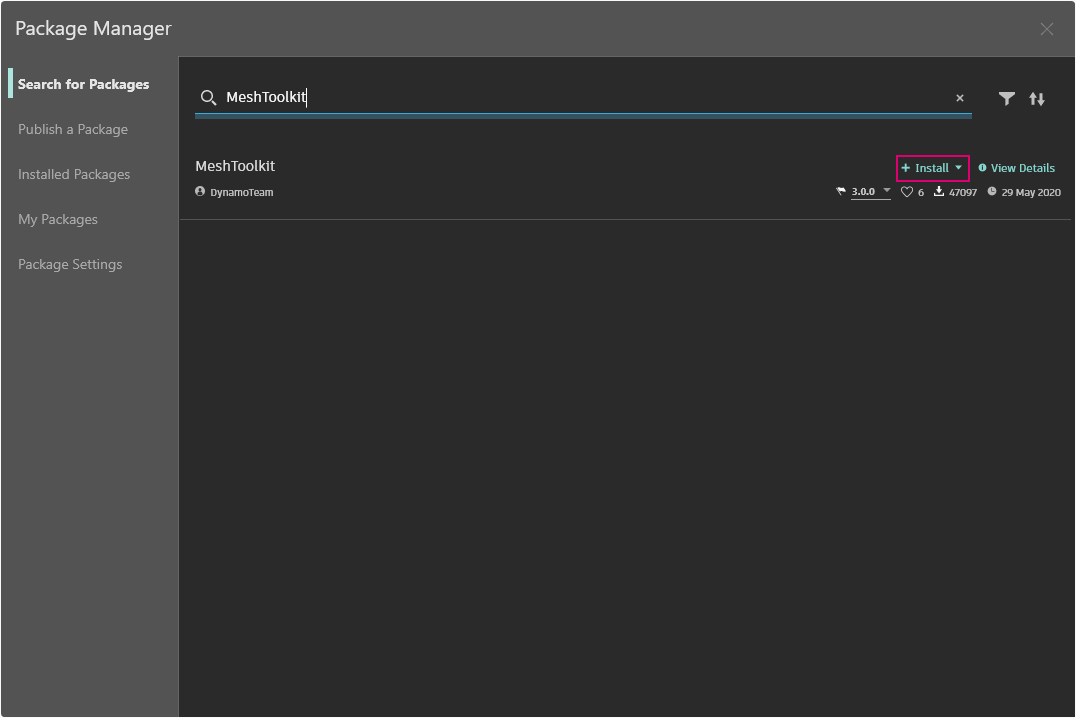

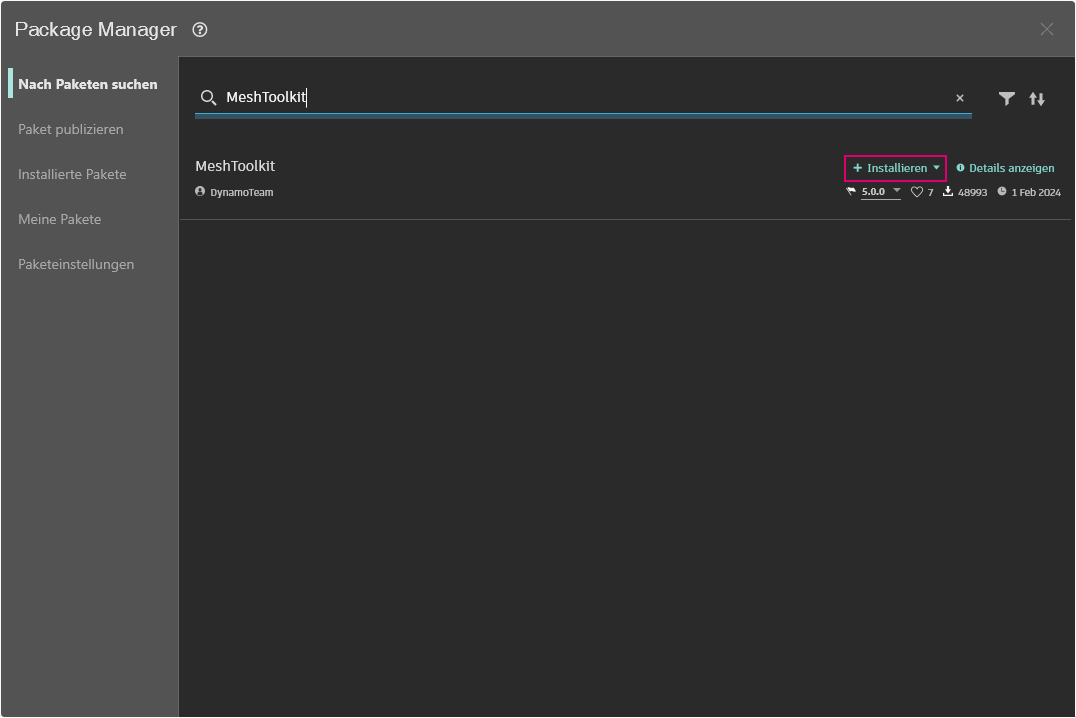

Wechseln Sie in Dynamo in der oberen Menüleiste zu Pakete > Package Manager... Geben Sie im Suchfeld MeshToolkit ein (in einem Wort geschrieben). Klicken Sie auf Installieren, und akzeptieren Sie die Bestätigungen, um den Download zu starten. Dieser einfache Schritt genügt.
Übung: Schneiden von Netzen
Laden Sie die Beispieldatei herunter, indem Sie auf den folgenden Link klicken.
Eine vollständige Liste der Beispieldateien finden Sie im Anhang.
In diesem Beispiel verwenden Sie den Intersect-Block innerhalb von Mesh Toolkit. Sie importieren ein Netz und schneiden es mit einer Reihe eingegebener Ebenen, um Segmente zu erhalten. Davon ausgehend kann das Modell für die Fertigung auf einem Laser- oder Wasserstrahlwerkzeug oder einer CNC-Fräse vorbereitet werden.
Öffnen Sie zunächst Mesh-Toolkit_Intersect-Mesh.dyn in Dynamo.
Dateipfad: Suchen Sie die zu importierende Netzdatei (stanford_bunny_tri.obj). Unterstützte Dateitypen sind .mix und .obj.
Mesh.ImportFile: Verbinden Sie den Dateipfad, um das Netz zu importieren.
Point.ByCoordinates: Legen Sie einen Punkt fest. Dieser wird als Mittelpunkt eines Bogens verwendet.
Arc.ByCenterPointRadiusAngle: Konstruieren Sie einen Bogen um den Punkt. Mithilfe dieser Kurve wird eine Reihe von Ebenen platziert. __ Die Einstellungen sind wie folgt: __
radius: 40, startAngle: -90, endAngle:0
Erstellen Sie eine Reihe von Ebenen, die entlang des Bogens ausgerichtet sind.
Code Block: Erstellen Sie 25 Zahlen zwischen 0 und 1.
Curve.PointAtParameter: Verbinden Sie den Bogen mit der curve-Eingabe und die Ausgabe des Codeblocks mit der param-Eingabe, um eine Reihe von Punkten entlang der Kurve abzurufen.
Curve.TangentAtParameter: Verbinden Sie die Eingaben auf dieselbe Weise wie beim vorigen Block.
Plane.ByOriginNormal: Verbinden Sie die Punkte mit der origin-Eingabe und die Vektoren mit der normal-Eingabe, um eine Reihe von Ebenen an den einzelnen Punkten zu erstellen.
Diese Ebenen verwenden Sie als Nächstes zum Schneiden des Netzes.
Mesh.Intersect: Schneiden Sie die Ebenen mit dem importierten Netz, sodass eine Reihe von Polykurvenkonturen entsteht. Klicken Sie mit der rechten Maustaste auf den Block, und legen Sie die Vergitterung auf longest fest.
PolyCurve.Curves: Teilen Sie die Polykurven in ihre Kurvenfragmente auf.
Curve.EndPoint: Extrahieren Sie die Endpunkte der einzelnen Kurven.
NurbsCurve.ByPoints: Konstruieren Sie mithilfe der Punkte eine Nurbs-Kurve. Schließen Sie die Kurven mithilfe eines Boolean-Blocks mit dem Wert True.
Bevor wir fortfahren, deaktivieren Sie die Vorschau für einige der Blöcke, z. B. Mesh.ImportFile, Curve.EndPoint, Plane.ByOriginNormal und Arc.ByCenterPointRadiusAngle, um das Ergebnis besser sehen zu können.
Surface.ByPatch: Konstruieren Sie Oberflächenfelder für die einzelnen Konturen, um das Netz in Segmente aufzuteilen.
Fügen Sie eine zweite Segmentierung hinzu, um einen gitter- oder eierkartonähnlichen Effekt zu erzielen.
Ihnen ist vielleicht aufgefallen, dass die Schnittvorgänge für Netze schneller berechnet werden als für vergleichbare Volumenkörper. Arbeitsabläufe wie der in dieser Übung beschriebene eignen sich gut für die Arbeit mit Netzen.
