Beim technischen Entwurf eines typischen Wohngebäudes werden verschiedene unterirdische Versorgungssysteme wie Abwasserkanäle, Regenwasserabläufe, Trinkwasser usw. geplant. In diesem Beispiel wird gezeigt, wie Sie mit Dynamo die Hausanschlüsse von einer Hauptverteilung zu einem bestimmten Grundstück (d. h. einer Parzelle) zeichnen können. Für jedes Grundstück ist ein Hausanschluss erforderlich, was die Positionierung der gesamten Anschlüsse sehr mühsam macht. Dynamo kann den Prozess beschleunigen, indem die erforderliche Geometrie automatisch präzise gezeichnet wird und flexible Eingaben bereitgestellt werden, die an lokale behördliche Standards angepasst werden können.
🎯 Platzieren Sie Wasseranschlusszähler-Blockreferenzen in angegebenen Abständen von einer Parzellenlinie, und zeichnen Sie eine Linie für jeden Hausanschluss lotrecht zur Hauptverteilung.
Verwenden des Blocks Select Objects für Benutzereingaben
Arbeiten mit Koordinatensystemen
Verwenden von geometrischen Operationen wie Geometry.DistanceTo und Geometry.ClosestPointTo
Erstellen von Blockreferenzen
Steuern der Einstellungen für Objektbindung
Dieses Diagramm wird in Civil 3D 2020 und höher ausgeführt.
Laden Sie zunächst die folgenden Beispieldateien herunter, und öffnen Sie dann die DWG-Datei und das Dynamo-Diagramm.
Hier sehen Sie einen Überblick über die Logik in diesem Diagramm.
Ruft die Kurvengeometrie für die Hauptverteilung ab.
Ruft die Kurvengeometrie für eine vom Benutzer ausgewählte Parzellenlinie ab und kehrt sie bei Bedarf um
Generiert Einfügepunkte für die Hausanschlusszähler
Ruft die Punkte auf der Hauptverteilung ab, die den Zählerpositionen am nächsten sind
Erstellt Blockreferenzen und Linien im Modellbereich
Los gehts!

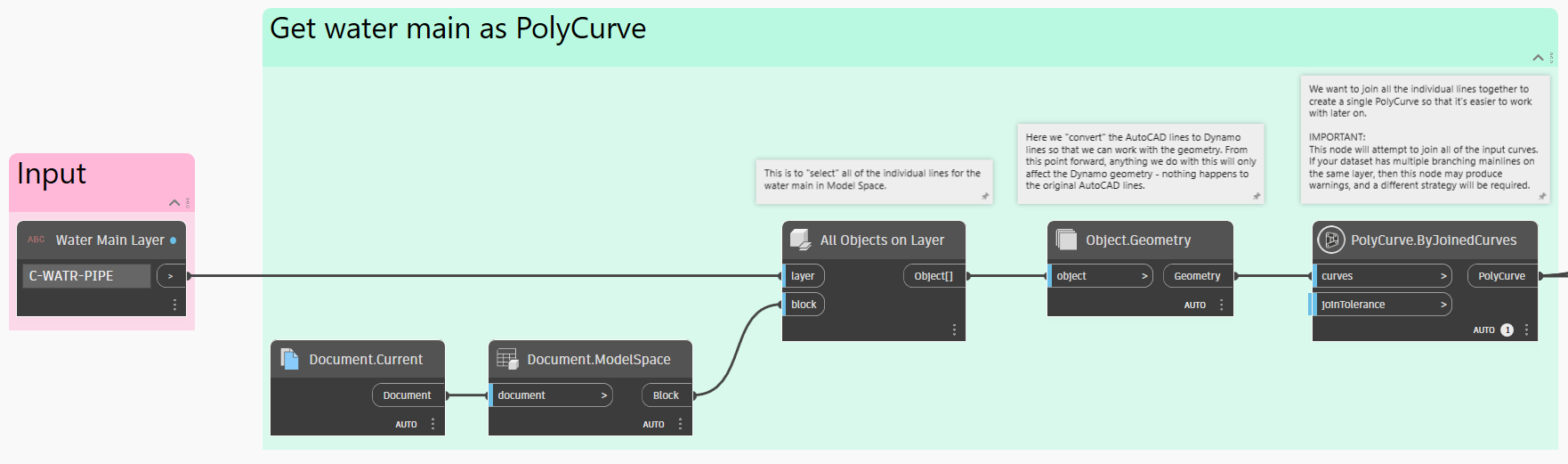

Der erste Schritt besteht darin, die Geometrie für die Hauptverteilung in Dynamo zu übernehmen. Anstatt einzelne Linien oder Polylinien auszuwählen, rufen wir stattdessen alle Objekte auf einem bestimmten Layer ab und führen sie als Dynamo-PolyCurve zusammen.
Wenn die Kurvengeometrie in Dynamo neu für Sie ist, finden Sie im Abschnitt Kurven weitere Informationen.
Als Nächstes müssen wir die Geometrie für eine ausgewählte Parzellenlinie in Dynamo importieren, damit wir mit ihr arbeiten können. Das richtige Werkzeug dafür ist der Block Select Object, mit dem der Benutzer des Diagramms ein bestimmtes Objekt in Civil 3D auswählen kann.
An dieser Stelle tritt möglicherweise ein Problem auf, um das wir uns kümmern müssen. Die Parzellenlinie hat einen Start- und einen Endpunkt, d. h., sie hat eine Richtung. Damit das Diagramm konsistente Ergebnisse erzeugt, müssen alle Parzellenlinien eine konsistente Richtung aufweisen. Wir können diese Bedingung direkt in der Diagrammlogik berücksichtigen, wodurch das Diagramm zuverlässiger wird.

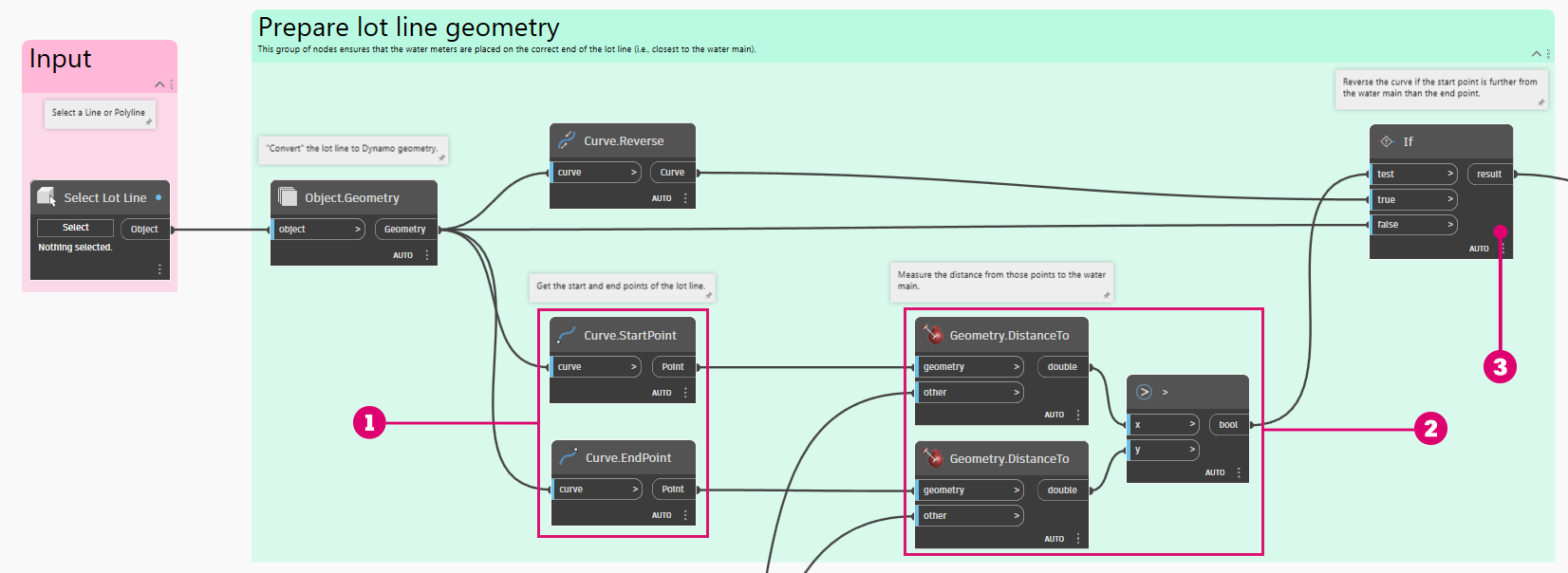

Rufen Sie die Start- und Endpunkte der Parzellenlinie ab.
Messen Sie den Abstand von jedem Punkt zur Hauptverteilung, und ermitteln Sie dann, welcher Abstand größer ist.
Das gewünschte Ergebnis ist, dass der Startpunkt der Linie der Hauptverteilung am nächsten ist. Wenn dies nicht der Fall ist, kehren wir die Richtung der Parzellenlinie um. Andernfalls geben wir einfach die ursprüngliche Parzellenlinie zurück.

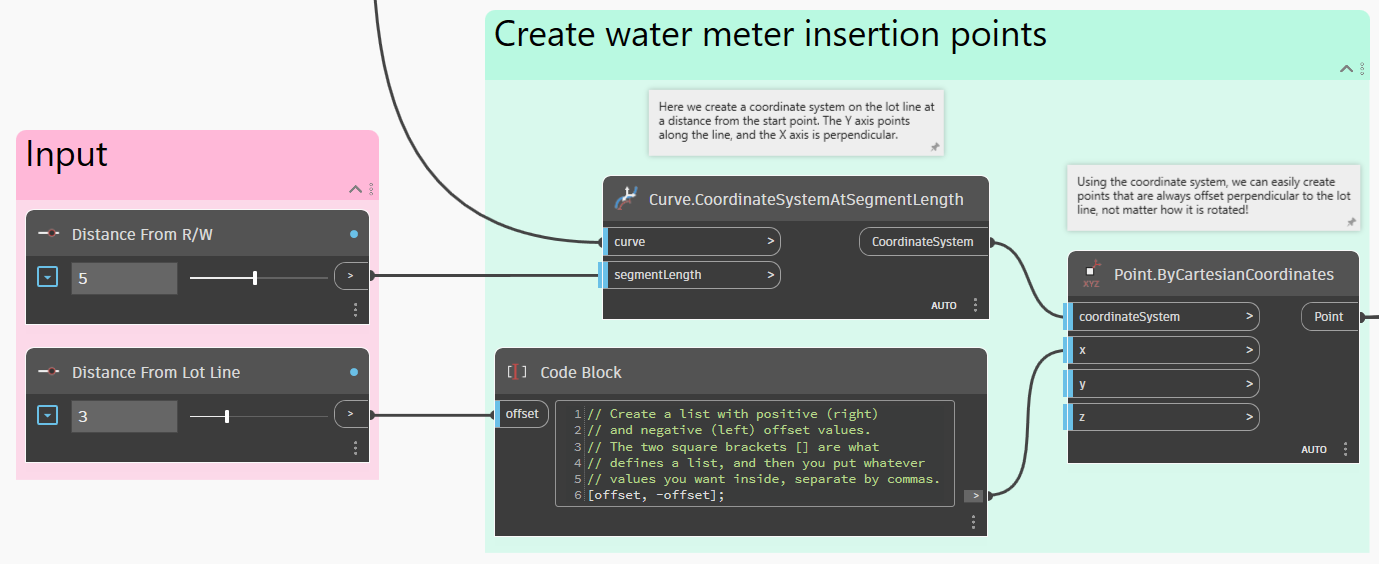

Jetzt überlegen wir, wo die Zähler platziert werden sollen. In der Regel wird die Platzierung durch die Anforderungen der lokalen Behörden bestimmt, daher geben wir einfach Eingabewerte an, die geändert werden können, um verschiedenen Bedingungen zu entsprechen. Wir verwenden ein Koordinatensystem entlang der Parzellenlinie als Referenz für die Erstellung der Punkte. Dadurch können Sie Versätze relativ zur Parzellenlinie ganz einfach definieren, unabhängig von der Ausrichtung.
Wenn Koordinatensysteme neu für Sie sind, finden Sie im Abschnitt Vektor, Ebene und Koordinatensystem weitere Informationen.

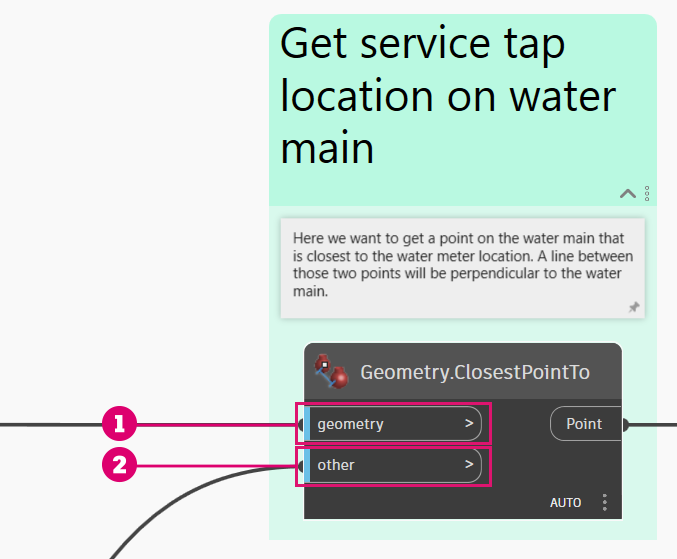

Jetzt müssen wir Punkte auf der Hauptverteilung abrufen, die den Zählerpositionen am nächsten sind. Dadurch können wir die Hausanschlüsse im Modellbereich so zeichnen, dass sie immer lotrecht zur Hauptverteilung sind. Dafür eignet sich der Block Geometry.ClosestPointTo.
Dies ist die Hauptverteilungs-PolyCurve.
Dies sind die Zählereinfügepunkte.

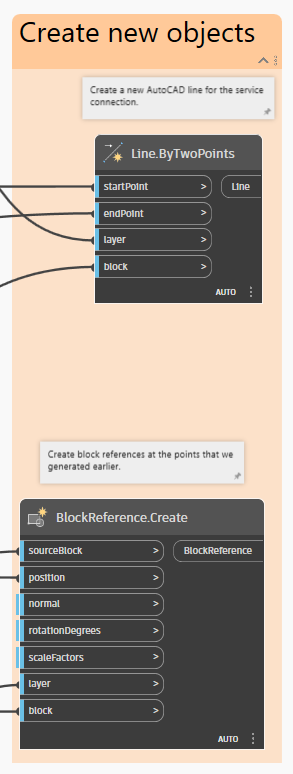

Der letzte Schritt besteht darin, Objekte im Modellbereich zu erstellen. Wir verwenden die zuvor generierten Einfügepunkte, um Blockreferenzen zu erstellen, und dann die Punkte auf der Hauptverteilung, um Linien zu den Hausanschlüssen zu zeichnen.

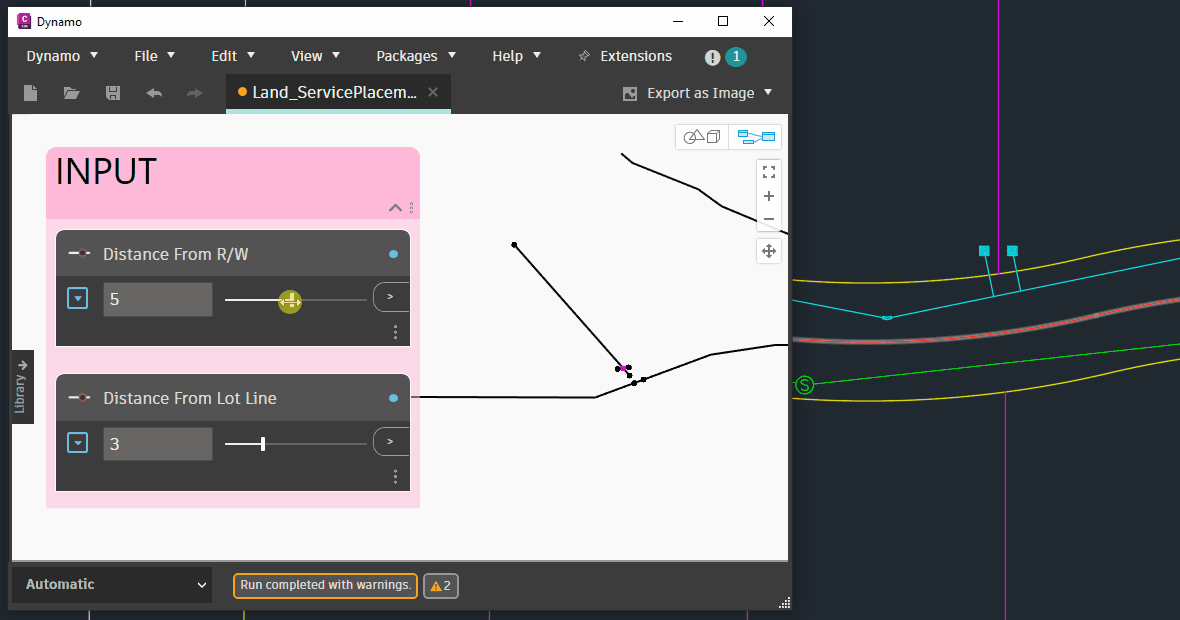

Wenn Sie das Diagramm ausführen, sollten neue Blockreferenzen und Hausanschlusslinien im Modellbereich angezeigt werden. Ändern Sie einige der Eingaben, und beobachten Sie, wie alles automatisch aktualisiert wird.

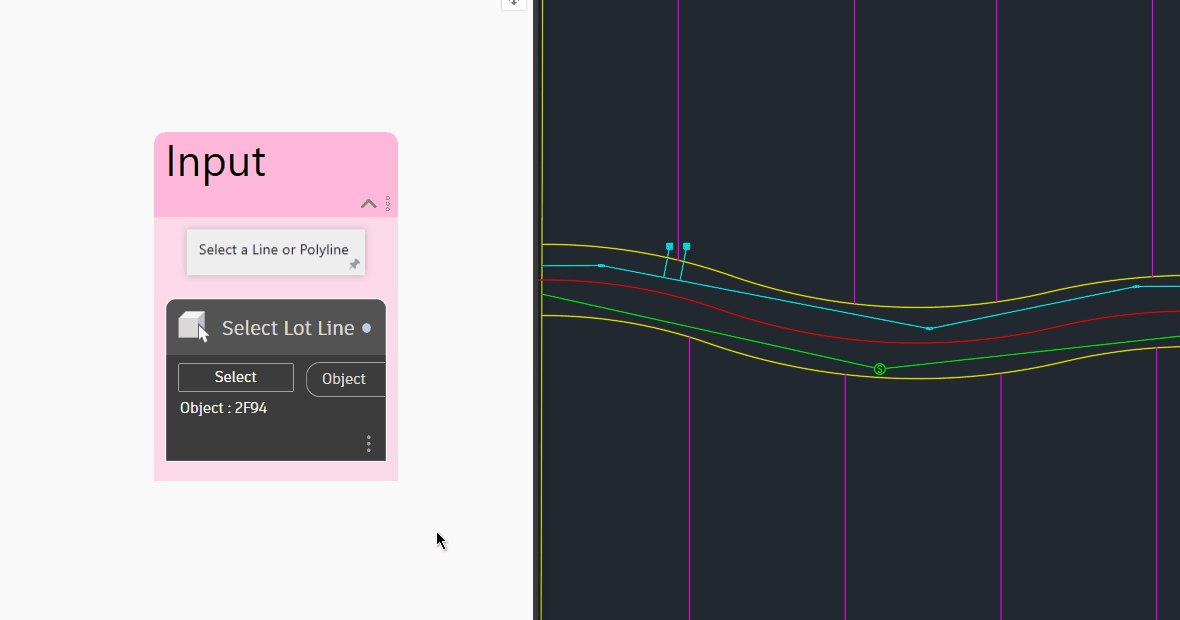

Sie werden feststellen, dass nach dem Platzieren der Objekte für eine Parzellenlinie die Objekte bei Auswahl einer anderen Parzellenlinie "verschoben" werden.

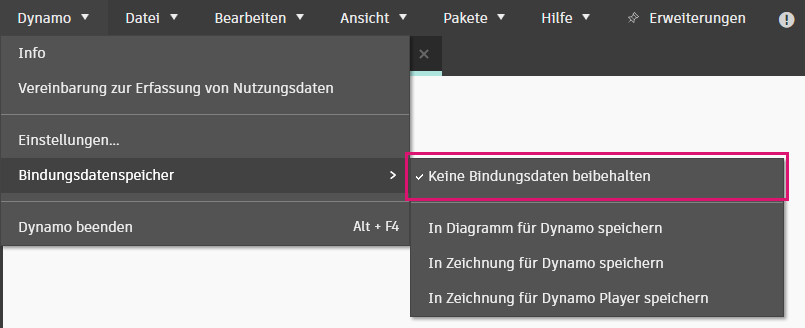

Dies ist das Vorgabeverhalten von Dynamo und in vielen Fällen sehr nützlich. Möglicherweise möchten Sie jedoch mehrere Hausanschlüsse nacheinander platzieren und Dynamo neue Objekte mit jeder Ausführung erstellen lassen, anstatt die ursprünglichen zu ändern. Sie können dieses Verhalten steuern, indem Sie die Einstellungen für die Objektbindung ändern.
Weitere Informationen finden Sie im Abschnitt Objektbindung

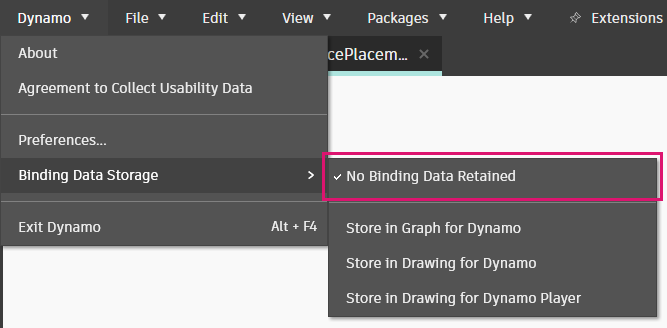

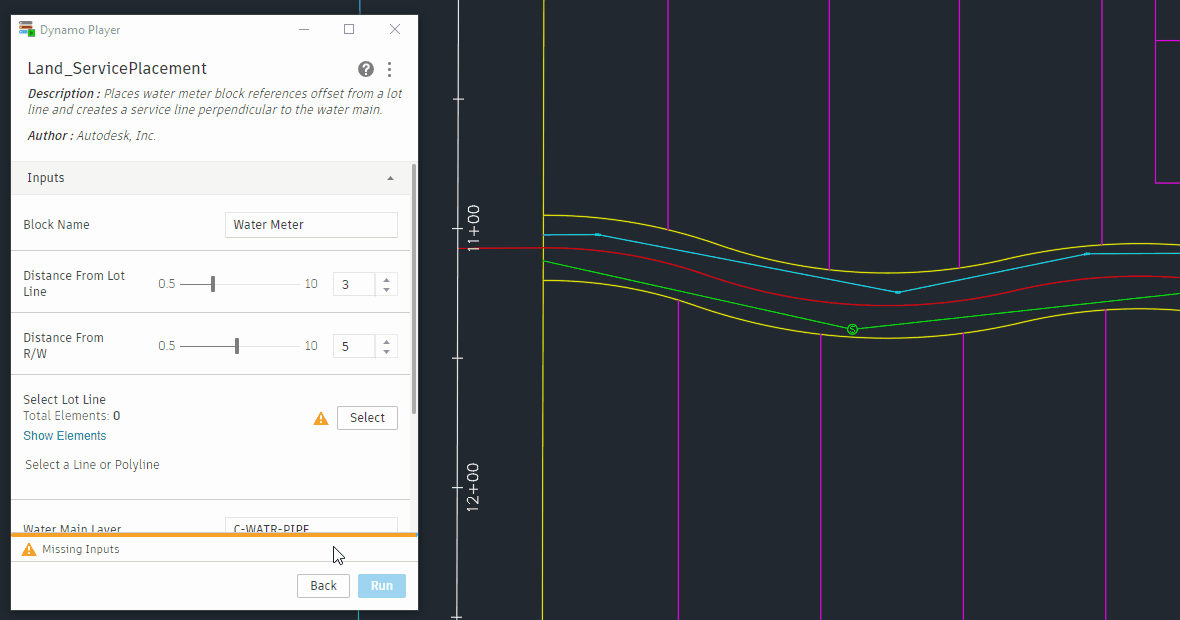

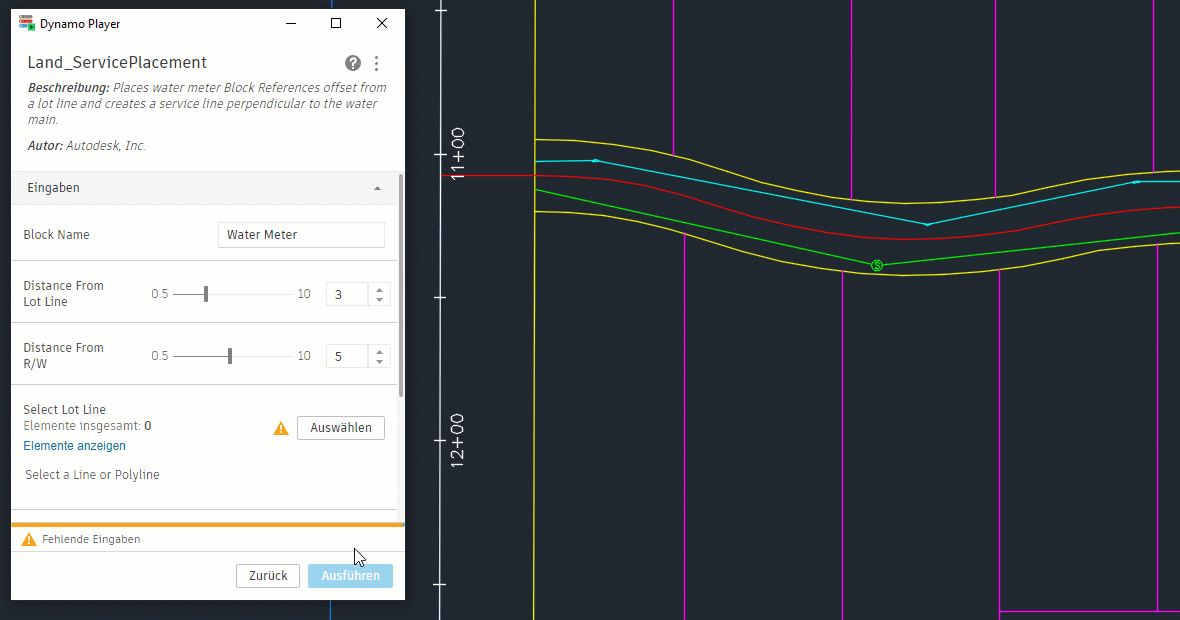

Durch Ändern dieser Einstellung wird Dynamo gezwungen, die Objekte, die mit jedem Durchlauf erstellt werden, zu "vergessen". Hier sehen Sie ein Beispiel für die Ausführung des Diagramms mit deaktivierter Objektbindung in Dynamo Player.
Wenn Dynamo Player neu für Sie ist, finden Sie im Abschnitt Dynamo Player weitere Informationen.
🎉 Mission erfüllt!
Im Folgenden finden Sie einige Anregungen, wie Sie die Funktionen dieses Diagramms erweitern können.
Platzieren Sie mehrere Hausanschlüsse gleichzeitig, anstatt jede Parzellenlinie auszuwählen.
Passen Sie die Eingaben an, um Kanalöffnungen anstelle von Wasserzählern zu platzieren.
Fügen Sie einen Schalter hinzu, um das Platzieren eines einzelnen Hausanschlusses auf einer bestimmten Seite der Parzellenlinie anstatt auf beiden Seiten zu ermöglichen.
